一种纽扣式激光反射电子积木玩具的制作方法

本实用新型涉及儿童玩具领域，特别是一种纽扣式激光反射电子积木玩具。

背景技术：

市面上销售的插接或者磁力式的积木块的组装方式过于简单，孩子们往往很快会对积木块搭接失去兴趣，我们设计的出发点就是提供一种可以充分激发孩子创造力及学习兴趣的电子积木，通过不同结构的电路搭建，可以实现激光头发光并可以将光线通过镜面反射，在电路搭建过程中熟悉了电路及光学知识。

技术实现要素：

本实用新型所要解决的技术问题是提供一种纽扣式激光反射电子积木玩具，整个电路通过纽扣式搭接方式连接而成，安装简单方便，很容易让小朋友互动起来，激发孩子玩耍的兴趣。

为解决上述技术问题，本实用新型是按如下方式实现的：本实用新型所述一种纽扣式激光反射电子积木玩具包括发光组件、反射镜面组件、电池盒和底板；所述发光组件包括旋转底座和激光发射头，旋转底座的两侧设置有纽扣导电接头；所述电池盒两端也设置有纽扣导电接头；电池盒两端的纽扣导电接头与发光组件的纽扣导电接头之间通过三点导电块和开关导电块构成电联接；所述三点导电块和开关导电块的两端均设置有纽扣导电接头，三点导电块和开关导电块通过纽扣导电接头与电池盒、发光组件的纽扣导电接头扣接；所述反射镜面组件包括镜面和镜面固定座，镜面固定座上设置有若干镜面固定槽，镜面的底部可插接固定在镜面固定槽内。

所述激光发射头两侧与旋转底座构成转动连接。

所述底板上均布有固定间隔的底板固定立柱，发光组件、电池盒和反射镜面组件的底部与底板固定立柱卡接。

所述纽扣导电接头包括纽扣座及导电头，导电头固定于钮扣座顶部；所述钮扣座底部可卡接于导电头的顶部，二者构成导电连接。

本实用新型的积极效果：本实用新型所述一种纽扣式激光反射电子积木玩具结构简单，电路搭接方便，积木块种类多，变化多种多样，在整个电路搭接完毕之后可以实现激光发射头发出一束平行光，在反射镜面组件可将光线反射于不同的位置，反射角度可通过将镜面插接于不同的镜面固定槽内来实现，这很容易激发孩子玩耍的兴趣，让小朋友在游戏过程中掌握电学及光学传播的知识。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

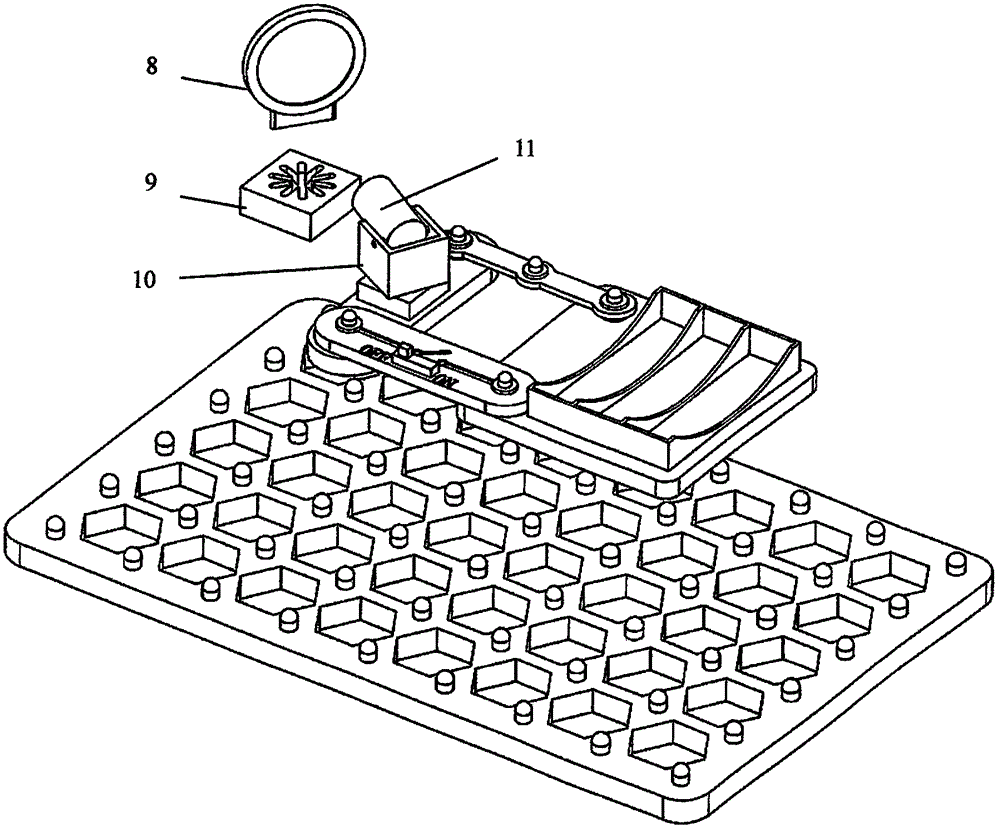

图1是本实用新型电路搭接的结构示意图

图2是本实用新型的电路分解的结构示意图

图3是三点导电块的结构示意图

图4是纽扣导电接头的分解结构示意图

图中，1底板 2发光组件 3开关导电块 4三点导电块 5电池盒 6底板固定立柱 7反射镜面组件 8镜面 9镜面固定座 10旋转底座 11激光发射头 12纽扣导电接头 13导电头 14纽扣座

具体实施方式

如图1至图3所示，本实用新型所述一种纽扣式激光反射电子积木玩具包括发光组件(2)、反射镜面组件(7)、电池盒(5)和底板(1)；所述发光组件(2)包括旋转底座(10)和激光发射头(11)，旋转底座(10)的两侧设置有纽扣导电接头(12)；所述电池盒(5)两端也设置有纽扣导电接头(12)；电池盒(5)两端的纽扣导电接头(12)与发光组件(2)的纽扣导电接头(12)之间通过三点导电块(4)和开关导电块(3)构成电联接；所述三点导电块(4)和开关导电块(3)的两端均设置有纽扣导电接头(12)，三点导电块(4)和开关导电块(3)通过纽扣导电接头(12)与电池盒(5)、发光组件(2)的纽扣导电接头(12)扣接；所述反射镜面组件(7)包括镜面(8)和镜面固定座(9)，镜面固定座(9)上设置有若干镜面固定槽，镜面(8)的底部可插接固定在镜面固定槽内。

所述激光发射头(11)两侧与旋转底座(10)构成转动连接。

所述底板(1)上均布有固定间隔的底板固定立柱(6)，发光组件(2)、电池盒(5)和反射镜面组件(7)的底部与底板固定立柱(6)卡接。

所述纽扣导电接头(12)包括纽扣座(14)及导电头(13)，导电头(13)固定于钮扣座(14)顶部；所述钮扣座(14)底部可卡接于导电头(13)的顶部，二者构成导电连接。

工作时，按照要求将各个模块在底板上连接完毕后，通过开关导电块接通电源，驱动发光组件发出平行光束，然后在通过调整反射镜面组件的位置来实现对平行光束的反射。

上面所述的只是用图解说明本实用新型相关的一种纽扣式激光反射电子积木玩具的一些功能结构原理，由于对相同技术领域的技术人员来说很容易在此基础上进行若干的修改，因此本说明书并非要将本实用新型所述的一种纽扣式激光反射电子积木玩具局限在所示或者所述的具体机构及适用范围内，故凡是可能被利用的相应修改以及等同物，均属于本实用新型专利的保护范围。
