偏瘫康复器的制作方法

本实用新型涉及康复器械技术领域，尤其是一种偏瘫康复器。

背景技术：

偏瘫又叫半身不遂，是指一侧上下肢、面肌和舌肌下部的运动障碍，是急性脑血管病的常见症状。轻度偏瘫病人虽然尚能活动，但走起路来，往往上肢屈曲，下肢伸直，瘫痪的下肢走一步划半个圈，这种特殊的走路姿势，叫做偏瘫步态。严重者常卧床不起，丧失生活能力。按照偏瘫的程度，可分为轻瘫、不完全性瘫痪和全瘫。轻瘫：表现为肌力减弱，肌力在4～5级，一般不影响日常生活，不完全性瘫较轻瘫重，范围较大，肌力2～4级，全瘫：肌力0～1级，瘫痪肢体完全不能活动。

目前，中风偏瘫病人的康复锻炼主要是通过以下方法进行的：病人由监护人搀扶着在道路上缓慢行走，由此达到康复锻炼的目的。实践表明，此种康复锻炼方法存在如下问题：其一，由于病人需要专人进行监护，导致监护人费工费力。其二，由于道路上来往的车辆和行人较多，导致病人容易被车辆和行人冲撞，由此导致病人安全性差。基于此，有必要发明一种全新的中风偏瘫康复锻炼装置，以解决现有中风偏瘫康复锻炼方法导致监护人费工费力、病人安全性差的问题。

技术实现要素：

本实用新型要解决的技术问题是：为了解决上述背景技术中存在的问题，提供一种偏瘫康复器，解决现有装置使用不便的问题。

本实用新型解决其技术问题所采用的技术方案是：一种偏瘫康复器，包括底座，所述的底座上表面固定连接有立柱，所述的立柱上表面连接有床体，所述的床体正面右端开设有上下平行的两条导槽，所述的导槽内活动连接有导块，所述的导块正面固定连接有固定板，所述的固定板上表面设置有脚蹬，所述的床体正面左端设置有拉力装置，所述的拉力装置包括拉杆、螺杆、杆外螺母、弹簧和螺杆座，所述的螺杆为中空状，所述的拉杆设置于螺杆内，所述的弹簧设置于螺杆外，所述的拉杆左端与弹簧左端通过螺母固定连接，所述的弹簧右端通过杆外螺母与螺杆外侧壁活动连接，所述的螺杆外侧壁右端通过螺杆座与床体固定连接，所述的床体正面设置有连杆，所述的连杆左端与拉杆的右端活动连接，所述的连杆右端与固定板活动连接。

作为优选方案，所述的床体上表面固定连接有床垫。

作为优选方案，所述的床垫上表面近左端设置有头枕。

作为优选方案，所述的床体正面近中部固定连接手柄。

作为优选方案，所述的杆外螺母表面设置有防滑层。

作为优选方案，所述的连杆和拉杆均由不锈钢材料制成。

本实用新型的有益效果是，本实用新型的偏瘫康复器，通过设置脚蹬、拉力装置等装置实现病患在床上进行腿部力量的训练，由于拉力装置可通过杆外螺母调节拉力，方便各个阶段的偏瘫患者进行训练康复，由于不需要患者下床，极大提高了康复训练的安全性，降低护理人员的负担。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

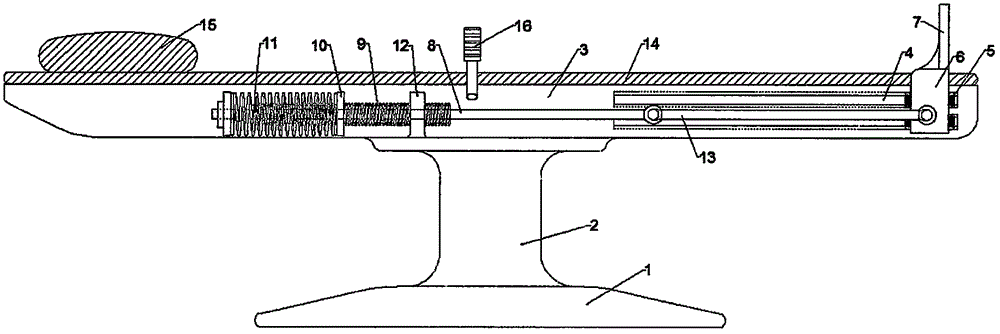

图1是本实用新型的结构示意图。

图2是本实用新型工作状态下的结构示意图。

图中：1.底座，2.立柱，3.床体，4.导槽，5.导块，6固定板，7.脚蹬，8.拉杆，9.螺杆，10.杆外螺母，11.弹簧，12.螺杆座，13.连杆，14.床垫，15.头枕，16.手柄。

具体实施方式

现在结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。

图1和图2所示的一种偏瘫康复器，包括底座1，底座1上表面固定连接有立柱2，立柱2上表面连接有床体3，床体3正面右端开设有上下平行的两条导槽4，导槽4内活动连接有导块5，导块5正面固定连接有固定板6，固定板6上表面设置有脚蹬7，床体3正面左端设置有拉力装置，拉力装置包括拉杆8、螺杆9、杆外螺母10、弹簧11和螺杆座12，螺杆9为中空状，拉杆8设置于螺杆9内，弹簧11设置于螺杆9外，拉杆8左端与弹簧11左端通过螺母固定连接，弹簧11右端通过杆外螺母10与螺杆9外侧壁活动连接，螺杆9外侧壁右端通过螺杆座12与床体3固定连接，床体3正面设置有连杆13，连杆13左端与拉杆8的右端活动连接，连杆13右端与固定板6活动连接。

实施例1：使用康复期为患者进行康复时，一种偏瘫康复器，包括底座1，底座1上表面固定连接有立柱2，立柱2上表面连接有床体3，床体3正面右端开设有上下平行的两条导槽4，导槽4内活动连接有导块5，导块5正面固定连接有固定板6，固定板6上表面设置有脚蹬7，床体3正面左端设置有拉力装置，拉力装置包括拉杆8、螺杆9、杆外螺母10、弹簧11和螺杆座12，螺杆9为中空状，拉杆8设置于螺杆9内，弹簧11设置于螺杆9外，拉杆8左端与弹簧11左端通过螺母固定连接，弹簧11右端通过杆外螺母10与螺杆9外侧壁活动连接，螺杆9外侧壁右端通过螺杆座12与床体3固定连接，床体3正面设置有连杆13，连杆13左端与拉杆8的右端活动连接，连杆13右端与固定板6活动连接。

床体3上表面固定连接有床垫14，床垫14上表面近左端设置有头枕15，床体3正面近中部固定连接手柄16，杆外螺母10表面设置有防滑层，连杆13和拉杆8均由不锈钢材料制成。

设置杆外螺母10到合适距离(往右拉力变下，往左拉力变大)，脚对脚踏6施加往右压力，脚踏6带动固定板6，拉杆8向右运动，弹簧11被压缩。

实施例2：不使用时，一种偏瘫康复器，包括底座1，底座1上表面固定连接有立柱2，立柱2上表面连接有床体3，床体3正面右端开设有上下平行的两条导槽4，导槽4内活动连接有导块5，导块5正面固定连接有固定板6，固定板6上表面设置有脚蹬7，床体3正面左端设置有拉力装置，拉力装置包括拉杆8、螺杆9、杆外螺母10、弹簧11和螺杆座12，螺杆9为中空状，拉杆8设置于螺杆9内，弹簧11设置于螺杆9外，拉杆8左端与弹簧11左端通过螺母固定连接，弹簧11右端通过杆外螺母10与螺杆9外侧壁活动连接，螺杆9外侧壁右端通过螺杆座12与床体3固定连接，床体3正面设置有连杆13，连杆13左端与拉杆8的右端活动连接，连杆13右端与固定板6活动连接。

床体3上表面固定连接有床垫14，床垫14上表面近左端设置有头枕15，床体3正面近中部固定连接手柄16，杆外螺母10表面设置有防滑层，连杆13和拉杆8均由不锈钢材料制成。

以上述依据本实用新型的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
