一种全身健身器的制作方法

本实用新型涉及一种全身健身器，属于健身器材技术领域。

背景技术：

申请号201020670536.1的一种下肢健身器械，主动轮安装在机架上方，主动轮通过传动带连接从动轮，在主动轮的轮轴两侧分别安装曲柄，在两曲柄上分别安装脚蹬。主动轮安装在机架上方，主动轮通过传动带连接从动轮，在主动轮的轮轴两侧分别安装曲柄，在两曲柄上安装脚蹬，使用者只需平躺后，双足置于脚蹬上，下肢抬举到高于心脏的位置，模仿骑自行车的运动蹬转主动轮。该装置对于腿部的锻炼效果差。

技术实现要素：

为了克服现有技术的不足,本实用新型提供一种全身健身器。

一种全身健身器，主杆的下部连接底杆，主杆的顶部连接顶杆，主杆连接转盘座，靠背的两端分别连接第一靠背支撑块、第二靠背支撑块，顶部支撑杆两端分别连接第一靠背支撑块、第二靠背支撑块，顶部支撑杆两端分别固定在顶杆的两端，顶部支撑垫套套在顶部支撑杆上，滑轮装置与主杆连接，计数表与滑轮装置连接，左滑轮装置杆、右滑轮装置杆分别连接在滑轮装置的两侧，第一拉簧底杆连接件、第二拉簧底杆连接件分别连接在底杆的两侧，第一拉簧底杆连接件连接第一拉簧，第二拉簧底杆连接件连接第二拉簧，第一拉簧的另一端连接第一拉簧手柄连接件，第二拉簧的另一端连接第二拉簧手柄连接件，第一拉簧手柄连接件与第一拉簧手柄连接，第二拉簧手柄连接件与第二拉簧手柄连接，折叠装置连接在主杆的一端，固定套连接在另一主杆的一端，固定套与另一主杆有固定孔，折叠装置有连接孔，插销插在固定孔和连接孔中将主杆的一端与另一主杆连接，主杆的一端与另一主杆的一端连接有合页，杆的一端与另一主杆能够通过合页折叠，顶杆的中部连接顶杆连接件，顶杆连接件通过挂钩连接拉绳；拉绳的另一端通过挂钩连接滑轮装置的轴杆，滑轮装置的滚轮固定在滑轮装置并能够在主杆移动。

顶杆的两端分别连接螺旋栓支撑脚；滑轮装置能够在主杆上移动，有上滚轮、下滚轮连接在主杆的两侧；拉绳、第一拉簧、第二拉簧分别有1根、2根或者超过2根；主杆通过轴和轴承或者滚珠盘连接转盘座，转盘座能够360度转动；螺旋栓支撑脚通过自身的螺纹调整高度；主杆上连接吸铁磁。转盘座能够前后调节和360度旋转。

本实用新型的优点是：

第一拉簧、第二拉簧的根数代表力度的档位，转盘座可以前后调节和360度旋转，转盘座下面有钢珠盘结构或者轴承结构，所以可以旋转，四个螺旋栓支撑脚可以升降，通过螺旋升降，本实用新型可折叠、有计数表和防滑。计数表记录锻炼次数。

本实用新型可以锻炼臂力、脚力、臀部、腰部及腹部的功能；脚、腿、手臂、臀、腰、腹及胸背等全身部位都能够得到锻炼，可以增加人们的体魄、肌肉和健美。

附图说明

当结合附图考虑时，通过参照下面的详细描述，能够更完整更好地理解本实用新型以及容易得知其中许多伴随的优点，但此处所说明的附图用来提供对本实用新型的进一步理解，构成本实用新型的一部分，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定，如图其中：

图1为本实用新型的结构示意图。

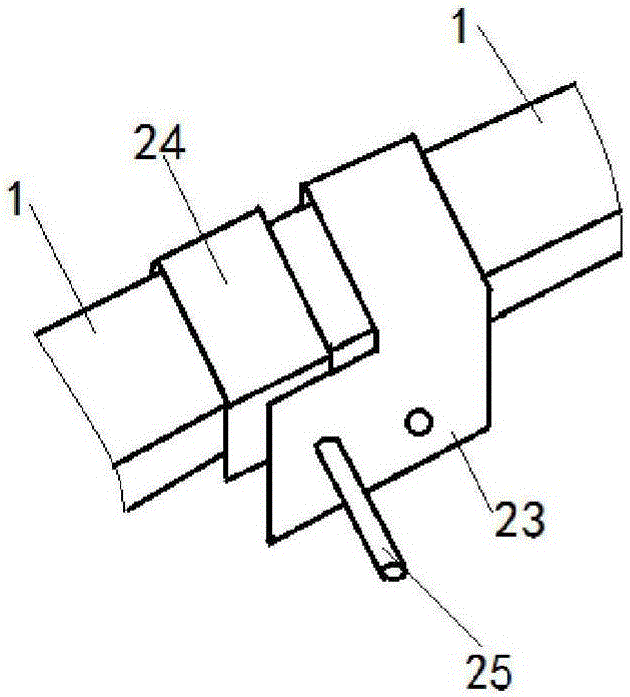

图2为本实用新型的折叠结构示意图。

图3为本实用新型的转盘座背面结构示意图。

下面结合附图和实施例对本实用新型进一步说明。

具体实施方式

显然，本领域技术人员基于本实用新型的宗旨所做的许多修改和变化属于本实用新型的保护范围。

本技术领域技术人员可以理解，除非特意声明，这里使用的单数形式“一”、“一个”、“所述”和“该”也可包括复数形式。应该进一步理解的是，本实用新型的说明书中使用的措辞“包括”是指存在所述特征、整数、步骤、操作、元件和/或组件，但是并不排除存在或添加一个或多个其他特征、整数、步骤、操作、元件、组件和/或它们的组。应该理解，当我们称元件被“连接”或“耦接”到另一元件时，它可以直接连接或耦接到其他元件，或者也可以存在中间元件。此外，这里使用的“连接”或“耦接”可以包括无线连接或耦接。这里使用的措辞“和/或”包括一个或更多个相关联的列出项的任一单元和全部组合。

本技术领域技术人员可以理解，除非另外定义，这里使用的所有术语(包括技术术语和科学术语)具有与本实用新型所属领域中的普通技术人员的一般理解相同的意义。还应该理解的是，诸如通用字典中定义的那些术语应该被理解为具有与现有技术的上下文中的意义一致的意义，并且除非像这里一样定义，不会用理想化或过于正式的含义来解释。

为便于对本实用新型实施例的理解，下面将结合附图以几个具体实施例为例做进一步的解释说明，且各个实施例并不构成对本实用新型实施例的限定。

实施例1：如图1、图2和图3所示，一种全身健身器，主杆1的下部连接底杆2，主杆1的顶部连接顶杆10，主杆1连接转盘座3，顶杆10的两端分别连接第一螺旋栓支撑脚4、第二螺旋栓支撑脚28，靠背5的两端分别连接第一靠背支撑块8、第二靠背支撑块9，顶部支撑杆7两端分别连接第一靠背支撑块8、第二靠背支撑块9，顶部支撑杆7两端分别固定在顶杆10的两端，顶部支撑垫套6套在顶部支撑杆7上，滑轮装置11与主杆1连接，滑轮装置11能够在主杆1上移动，滑轮装置11为现有技术产品，有上滚轮、下滚轮连接在主杆1的两侧，计数表14与滑轮装置11连接，左滑轮装置杆12、右滑轮装置杆13分别连接在滑轮装置11的两侧，第一拉簧底杆连接件15、第二拉簧底杆连接件16分别连接在底杆2的两侧，第一拉簧底杆连接件15连接第一拉簧17，第二拉簧底杆连接件16连接第二拉簧18，第一拉簧17的另一端连接第一拉簧手柄连接件22，第二拉簧18的另一端连接第二拉簧手柄连接件19，第一拉簧手柄连接件22与第一拉簧手柄21连接，第二拉簧手柄连接件19与第二拉簧手柄20连接，折叠装置23连接在主杆1的一端，固定套24连接在另一主杆1的一端，固定套24与另一主杆1有固定孔，折叠装置23有连接孔，插销25插在固定孔和连接孔中将主杆1的一端与另一主杆1连接，主杆1的一端与另一主杆1的一端连接有合页，杆1的一端与另一主杆1能够通过合页折叠。

顶杆10的中部连接顶杆连接件27，顶杆连接件27通过挂钩连接拉绳26；拉绳26的另一端通过挂钩连接滑轮装置11的轴杆30，滑轮装置11的滚轮31固定在滑轮装置11并能够在主杆1移动；拉绳26、第一拉簧17、第二拉簧18分别有2根、3根或者超过3根。主杆1通过轴和轴承或者滚珠盘连接转盘座3，转盘座3能够360度转动。第一螺旋栓支撑脚4、第二螺旋栓支撑脚28通过自身的螺纹调整高度。

主杆1上连接吸铁磁32(或者吸铁石或者铝铁硼)，当与滑轮装置11连接一体的计数表14移动并经过吸铁磁32后，经过一次计数表14就技术一次。

顶部支撑垫套6、第一螺旋栓支撑脚4和第二螺旋栓支撑脚28能够防滑。

人们可以坐在转盘座3上，腰部背靠着靠背5，双脚分别蹬在左滑轮装置杆12、右滑轮装置杆13上，双手分别拉动第二拉簧手柄20、第一拉簧手柄21，拉绳26、第一拉簧17、第二拉簧18分别可以被施加上拉力，可以锻炼臂力、脚力、臀部、腰部及腹部的功能。

如上所述，对本实用新型的实施例进行了详细地说明，但是只要实质上没有脱离本实用新型的发明点及效果可以有很多的变形，这对本领域的技术人员来说是显而易见的。因此，这样的变形例也全部包含在本实用新型的保护范围之内。
