一种便携可折叠式多功能仰卧板架的制作方法

本实用新型涉及一种仰卧板架，具体为一种便携可折叠式多功能仰卧板架，属于体育器材应用技术领域。

背景技术：

随着社会的快速发展，人民生活水平的提高，人们对生活质量及其品质的要求越来越高，绝大多数的人群腹部会产生多余的赘肉，也容易出现颈椎、腰椎等疾病，因此，越来越多的人为了追求一个好的身材而健身，特别是腹部的锻炼，健身是一种体育项目，如各种徒手健美操、韵律操、形体操以及各种自抗力动作，体操可以增强力量、柔韧性，增加耐力，提高协调，控制身体各部分的能力，从而使身体强健，在健身过程中健身的器材就是必不可少的，对于腹部锻炼最适合的健身器材就是仰卧板，然而目前使用的仰卧板功能单一，背板高度一般不可调节，仰卧板整体不可拆分或折叠，使用和收纳十分不方便，并且传统的仰卧板没有音乐播放功能，使人们在运动过程中需要佩戴专门的音乐播放器。因此，针对上述问题提出一种便携可折叠式多功能仰卧板架。

技术实现要素：

本实用新型的目的就在于为了解决上述问题而提供一种便携可折叠式多功能仰卧板架。

本实用新型通过以下技术方案来实现上述目的，一种便携可折叠式多功能仰卧板架，包括固定底座以及设置在所述固定底座顶端的固定螺杆，所述固定螺杆一端连接皮筋；所述皮筋一端连接脚勾杆，且所述脚勾杆侧壁安装连接杆；所述连接杆一侧连接液压杆，且所述液压杆侧壁安装计数器；所述计数器一端设置速度调节器，且所述速度调节器一侧设置支撑杆；所述液压杆侧壁安装背板，且所述背板内部设置散热孔；所述背板底端安装角度调节器，且所述背板一侧设置头枕；所述背板之间设置折叠旋转杆，且所述背板的侧壁设置扬声器、USB接口、开关；所述背板背面设置电池卡槽。

优选的，所述固定螺杆有四个，且大小形状相同，所述固定螺杆关于所述液压杆对称设置。

优选的，所述液压杆设置在所述固定底座顶端，所述液压杆的伸缩范围为60cm-78cm。

优选的，所述开关、所述USB接口、所述扬声器和所述电池卡槽内部电性连接。

本实用新型的有益效果是：该种便携可折叠式多功能仰卧板架结构紧凑，设置的角度调节杆可以按照使用者自身的需要调节设备的高度和角度，安装的速度调节器可以自由调节液压杆运动速度，可以很好的锻炼腹肌，设置的计数器能够记录抬腿次数，在背板中设置散热孔可有效的防止因运动中流汗而影响运动效果，可为用户提供一个好的环境，固定螺杆及其皮筋的使用能够有效的锻炼到大腿和手臂，体现了设备的多功能特性，而且该种仰卧板支持音乐播放功能，给运动者一个良好的舒适的运动环境，具有良好的社会效益和经济效益，适合推广使用。

附图说明

图1为本实用新型整体结构示意图。

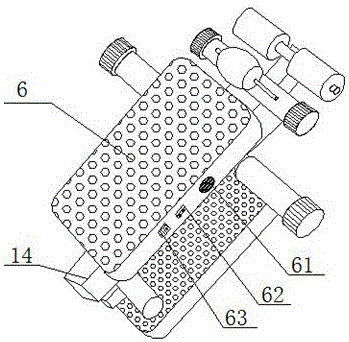

图2为本实用新型折叠结构示意图。

图3为本实用新型的背板背面结构示意图。

图中：1、固定底座，2、头枕，3、角度调节杆，4、皮筋，5、散热孔，6、背板，61、扬声器，62、USB接口，63、开关，64、电池卡槽，7、速度调节器，8、支撑杆，9、计数器，10、连接杆，11、脚勾杆，12、液压杆，13、固定螺杆，14、折叠旋转杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3所示，一种便携可折叠式多功能仰卧板架，包括固定底座1以及设置在所述固定底座1顶端的固定螺杆13，所述固定螺杆13一端连接皮筋4；所述皮筋4一端连接脚勾杆11，且所述脚勾杆11侧壁安装连接杆10；所述连接杆10一侧连接液压杆12，且所述液压杆12侧壁安装计数器9；所述计数器9一端设置速度调节器7，且所述速度调节器7一侧设置支撑杆8；所述液压杆12侧壁安装背板6，且所述背板6内部设置散热孔5；所述背板6底端安装角度调节器3，且所述背板6一侧设置头枕2；所述背板6之间设置折叠旋转杆14，且所述背板6的侧壁设置扬声器61、USB接口62、开关63；所述背板6背面设置电池卡槽64。

作为本实用新型的一种技术优化方案，所述固定螺杆13有四个，且大小形状相同，所述固定螺杆13关于所述液压杆12对称设置，能有效锻炼腿部。

作为本实用新型的一种技术优化方案，所述液压杆12设置在所述固定底座1顶端，所述液压杆12的伸缩范围为60cm-78cm，运行更加稳定合理。

作为本实用新型的一种技术优化方案，所述开关63、所述USB接口62、所述扬声器61和所述电池卡槽64内部电性连接，实现音乐的播放功能。

本实用新型在使用时，将设备放置在平坦地方，通过角度调节杆3按照使用者自身的需要调节设备的高度和角度，通过安装的速度调节器7可以自由调节液压杆12运动速度，可以很好的锻炼腹肌，设置的计数器9能够记录抬腿次数，在背板6中设置散热孔5可有效的防止因运动中流汗而影响运动效果，可为用户提供一个好的环境，固定螺杆13及其皮筋4的使用能够有效的锻炼到大腿和手臂，体现了设备的多功能特性，在运动过程中将需要播放的音乐拷入U盘内部，将U盘插入在背板6的侧壁的USB接口62入口，打开开关63即可播放音乐，使运动者在运动过程中可以听到音乐。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
