多功能爱心陀螺的制作方法

本发明涉及机械装置技术领域，具体涉及多功能爱心陀螺。

背景技术：

随着人们生活水平的提高，健康便成为当今人们的主要话题，尤其是中老年人越来越注意自己的身体保养，身体保养包括健康饮食和适量运动。健康饮食的花样繁多，但适量运动是个小难题，老年人活动的范围比较小，娱乐也是很有限的。居于这种现状，本发明设计了一种多功能爱心陀螺，既能够作为陀螺健身，又可以将两个陀螺通过手柄连接成哑铃，进行健身，方便实用。

技术实现要素：

为解决上述问题，本发明提供了多功能爱心陀螺，稳定性高，经济实用，功能多样，健身效果好。

为实现上述目的，本发明采取的技术方案为：多功能爱心陀螺，包括陀螺本体、陀螺锥体、陀螺盖、钢座、推力球轴承和钢珠，陀螺本体上设置有发光区，陀螺本体两端分别设置有陀螺锥体、陀螺盖，陀螺锥体的锥体端部设置有钢座，钢座内通过推力球轴承设置有钢珠；所述的陀螺本体侧边还设置有条形风口。

作为优选，所述的发光区包括主电路和分电路，所述的分电路包括离心开关S、第二十三电阻R23-第二十六电阻R26，第二十三发光二极管LED23-第二十六LED26，第二十三电阻R23与第二十三发光二极管LED23串联后与串联的第二十四电阻R24和第二十四发光二极管LED24、串联的第二十五电阻R25和第二十五发光二极管LED25、串联的第二十六电阻R26和第二十六发光二极管LED26并联，并联后与离线开关S、3V电源组成一个回路。

作为优选，所述的主电路包括振荡器LM3909、三极管VT、第一电阻R1-第二十二电阻R22，第一发光二极管LED1-第二十二发光二极管LED22，振荡器LM3909的8脚接第二十七电阻R27一端、电容C一端、第二十九电阻R29一端，电容C另一端通过第二十八电阻R28接至振荡器LM3909的5脚，第二十九电阻R29另一端接振荡器LM3909的4脚及3V电源负极，3V电源正极接振荡器LM3909的5脚，第二十七电阻R27一端另一端接三极管VT的基极，三极管VT的发射极接第一发光二极管LED1-第二十二发光二极管LED22的负极，第一发光二极管LED1-第二十二发光二极管LED22分别与第一电阻R1-第二十二电阻R22串联后并联，第一电阻R1-第二十二电阻R22接振荡器LM3909的5脚。

作为优选，所述的第一发光二极管LED1-第二十二发光二极管LED22中的十八个发光二极管组成爱心形状分布在陀螺本体上，另外四个发光二极管设置在爱心形状的上下方。

作为优选，所述的第二十三电阻R23-第二十六电阻R26设置在陀螺本体顶部作为循环彩灯。

作为优选，所述的爱心陀螺通过手柄连接成为哑铃。

本发明具有以下有益效果：1、陀螺的尖部增加了轴承，这样使钢珠的转动更稳定；

2、陀螺侧面是有18个灯组成的心形图案，观赏性高，其寓意深刻，希望每个人都要有爱心，关爱自己、关爱他人，更要关爱老年人。；

3、如果遇到天气状况，陀螺就会发挥它的另一个作用，并且实现起来也非常容易：两个陀螺可以通过手柄连接，变成了一哑铃，在家能健身，

附图说明

图1为本发明的结构示意图；

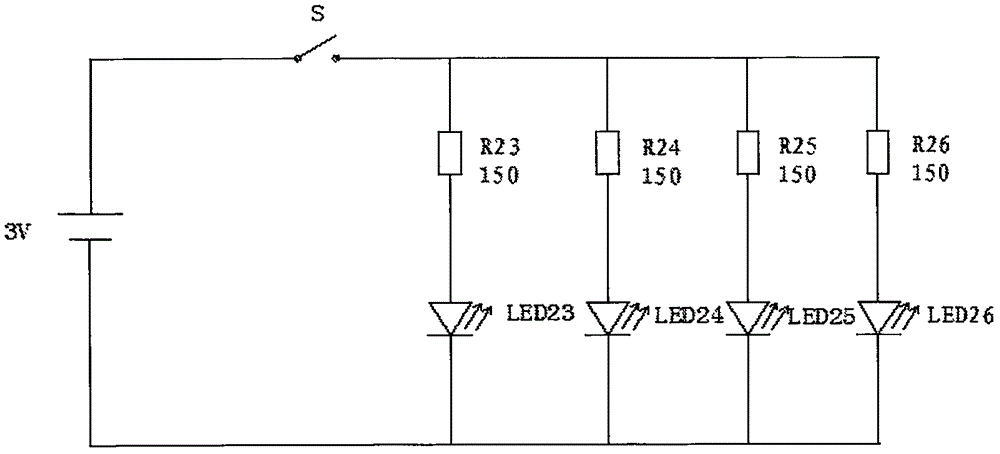

图2为本发明的发光区的分电路图；

图3为本发明的发光区的主电路图。

具体实施方式

为了使本发明的目的及优点更加清楚明白，以下结合实施例对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。

如图1-3所示，本发明实施例提供了多功能爱心陀螺，包括陀螺本体1、陀螺锥体2、陀螺盖3、钢座4、推力球轴承5和钢珠6，陀螺本体1上设置有发光区7，陀螺本体1两端分别设置有陀螺锥体2、陀螺盖3，陀螺锥体2的锥体端部设置有钢座4，钢座4内通过推力球轴承5设置有钢珠6；所述的陀螺本体1侧边还设置有条形风口。

值得注意的是，所述的发光区包括主电路和分电路，所述的分电路包括离心开关S、第二十三电阻R23-第二十六电阻R26，第二十三发光二极管LED23-第二十六LED26，第二十三电阻R23与第二十三发光二极管LED23串联后与串联的第二十四电阻R24和第二十四发光二极管LED24、串联的第二十五电阻R25和第二十五发光二极管LED25、串联的第二十六电阻R26和第二十六发光二极管LED26并联，并联后与离线开关S、3V电源组成一个回路。电源为锂电池，可充电，电池安装在陀螺的陀螺盖3上。

值得注意的是，所述的主电路包括振荡器LM3909、三极管VT、第一电阻R1-第二十二电阻R22，第一发光二极管LED1-第二十二发光二极管LED22，振荡器LM3909的8脚接第二十七电阻R27一端、电容C一端、第二十九电阻R29一端，电容C另一端通过第二十八电阻R28接至振荡器LM3909的5脚，第二十九电阻R29另一端接振荡器LM3909的4脚及3V电源负极，3V电源正极接振荡器LM3909的5脚，第二十七电阻R27一端另一端接三极管VT的基极，三极管VT的发射极接第一发光二极管LED1-第二十二发光二极管LED22的负极，第一发光二极管LED1-第二十二发光二极管LED22分别与第一电阻R1-第二十二电阻R22串联后并联，第一电阻R1-第二十二电阻R22接振荡器LM3909的5脚。

值得注意的是，所述的第一发光二极管LED1-第二十二发光二极管LED22中的十八个发光二极管组成爱心形状分布在陀螺本体1上，另外四个发光二极管设置在爱心形状的上下方。

值得注意的是，所述的第二十三电阻R23-第二十六电阻R26设置在陀螺本体1顶部作为循环彩灯。

此外，所述的爱心陀螺通过手柄连接成为哑铃。

本具体实施方式发光区是由许多种彩色的发光二极管LED23-LED26组成，陀螺在旋转的过程中，由于离心力的作用，离心开关S接通，电源直接加到4个发光二极管上，使其发光。离心开关S可用弹性金属片自制而成，由于陀螺是一个旋转的运动体，整体的平衡非常重要。因此，印刷电路板的布局不仅要注意左右对称，同时要考虑垂直方向的平衡。如图2所示。其主体电路是由电容C和电阻R来一起固定灯闪的频率，通过LM3909集成电路把3V的直流电源经过滤波器改变成方波脉冲信号输出，就可以让LM3909控制LED1～LED22的发光二级管同时亮，同时灭，在不同的转速下，实现灯闪的形状。三极管可以调整整个电路的电流不要过大，了以减轻LM3909的负载。如图3所示。

本具体实施方式在空旷、平滑的场地使用，其使用方法为：将鞭绳正时针缠绕在陀螺中上部并绷紧，左手用手指轻扶垂直状态陀螺，右手握鞭杆向右水平方向爆发力拉动，同时左手松开，陀螺旋转成功。(以上为右手习惯之使用方法，若用左手则方向相反即可)持续旋转：右手握鞭杆另一端，用力从右向左使鞭梢抽打陀螺中下部分，保持陀螺持续稳定旋转；(以上为右手习惯之使用方法，若用左手则方向相反即可)。陀螺侧面是有18个灯组成的心形图案，在心形图案的上方和下方各有两个彩灯，顶部有4个循环彩灯，转起来侧面为多个心相连并有彩灯相衬，转速的不同效果也不同，加上顶面渐变色的灯光，效果更好、更迷人。

陀螺上的条形风口发出的声音最响亮，转到一定转速后发出类似空竹的响声，由于风口为不锈钢材质，能发出比其他材料陀螺更悦耳的响声，风口分左右，反方向转动不能发声，陀螺尖部钢珠设为25MM的大号，镶嵌在钢坐中，内部特别增加一个推力球轴承，可拆卸，可更换钢珠，并且拆装方便，可以自由转动最大限度减小摩擦，增加使用寿命，大理石等光滑地面可用几年以上不用换钢珠。

陀螺内部都加装了一颗激光灯，旋转起来以后在陀螺外圈射出一个红色激光圈，此款陀螺彩灯效果有两种，一种是点形，好像满天星，一种是圈形，像一个个光环。

本具体实施方式的陀螺耐用，重量适中，灯可以随意开关，白天晚上均可使用，夜间转动时非常漂亮，像一个转动的七彩光球，同时发出嗡嗡的响声，既能健身而且美观，电子元件以及电池我们都选用高质量产品，电池充满一次电可以正常使用1周以上，(按每天1小时计算)，到一定转速后发出类似空竹的响声。

最大特点：两个陀螺可以由一个支撑杆连接，有杠铃的功能，两个加起来重量适中，可锻炼臂力。优点：此款陀螺高档，耐用，重量合适，转到一定转速后发出类似空竹的响声，由于风口为不锈钢材质，能发出比其他材料陀螺更悦耳的响声，适合成年人抽打(尤其是中老年朋友)既可强身健体治疗肩周炎，又可减肥。

以上所述仅是本发明的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以作出若干改进和润饰，这些改进和润饰也应视为本发明的保护范围。
