健身跑步机扶手的制作方法

本发明涉及扶手，具体涉及一种健身跑步机扶手。

背景技术：

目前，随着生活水平的提高，越来越多的人注意到自身身体的锻炼，尤其是长期生活在城市里工作忙碌的人身体大多处于亚健康状态。为了达到锻炼、健身的目的，各种运动和健身器材应运而生，跑步机扶手架，包括设置在立架上方的两个把手与连接两个把手的固定架。控制面板则通过面板架固定在固定架上。跑步机把手架一方面用来充当人们跑步或者走路时的扶手，但是由于一般的健身者在长时间的健身时，比较容易疲劳，特别是手部作为健身的主要受力点之一，极易疲劳，一般的跑步机扶手不具有缓解手部疲劳的功能。

技术实现要素：

本发明要解决的技术问题是克服的现有的跑步机扶手不具有缓解手部疲劳的功能的问题，提供一种健身跑步机扶手。

为了解决上述技术问题，本发明提供了如下的技术方案：

本发明提供了一种健身跑步机扶手，包括扶手本体，所述扶手本体的内部设置有内芯，所述内芯的外表安装有橡胶套，所述扶手本体的两端均设置有把手，所述把手上安装有按摩装置，所述按摩装置的一端设置有设置有封板，所述封板的一端安装有若干按摩棒，若干所述按摩棒上设置有若干按摩凸点，若干所述按摩棒之间安装有旋转轴，所述旋转轴位于旋转孔，所述旋转孔的一端设置有第一轴承，所述封板和所述按摩棒之间安装有第二轴承，所述第二轴承的内部设置有连接轴。

作为本发明的一种优选技术方案，所述扶手本体与两端的所述把手之间成u字型。

作为本发明的一种优选技术方案，所述连接轴固定连接所述按摩棒，所述按摩棒通过所述连接轴活动连接所述第二轴承，所述第二轴承固定连接所述封板。

作为本发明的一种优选技术方案，所述旋转轴固定连接所述封板，所述旋转轴活动连接所述第一轴承内部。

作为本发明的一种优选技术方案，所述按摩凸点使用弹性橡胶制成。

本发明所达到的有益效果是：本发明结构新颖、操作简便，通过把手和扶手本体成u字型，结构合理，便于健身者搀扶，且由按摩装置上的若干按摩棒，对健身者的手部进行按摩，便于缓解手部疲劳和促进手部的血液循环，有利于提高健身者的健身效果。

附图说明

附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实施例一起用于解释本发明，并不构成对本发明的限制。在附图中：

图1是本发明的结构示意图；

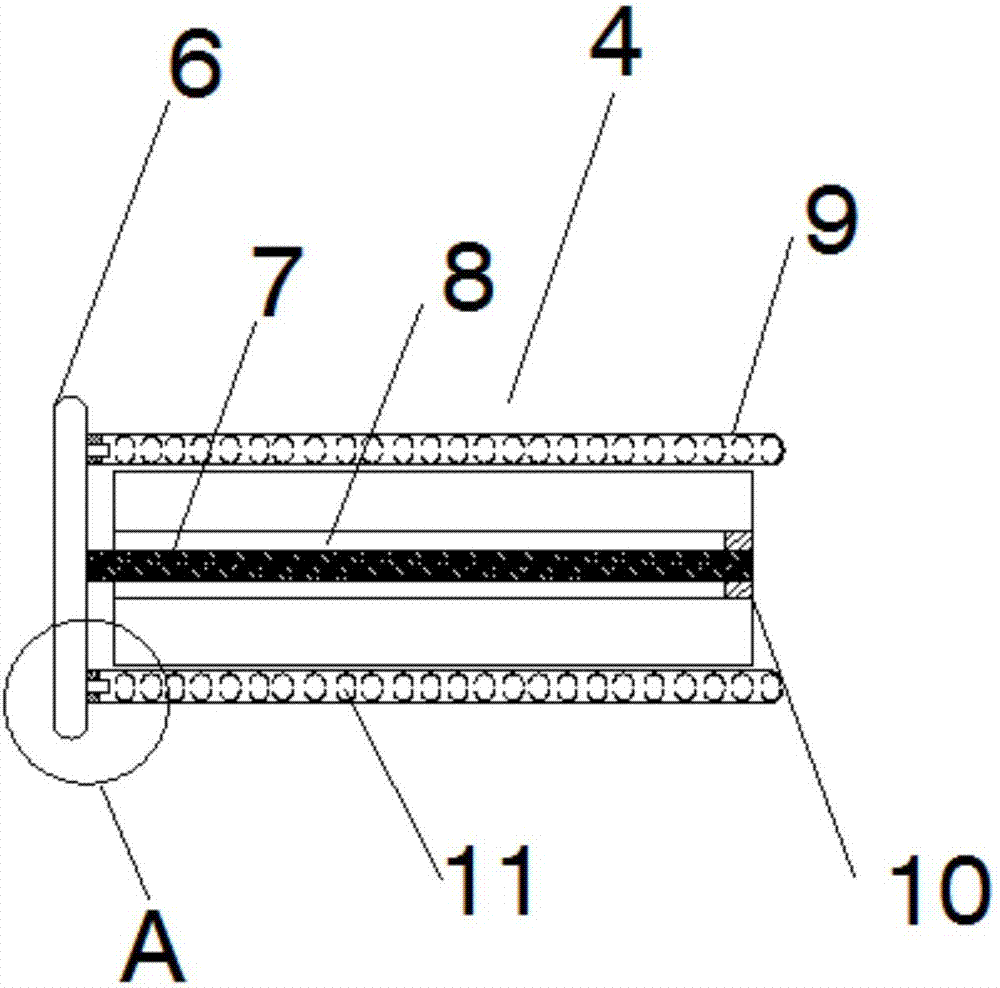

图2是本发明的按摩装置结构示意图；

图3是本发明的a部结构示意图；

图4是本发明的按摩装置俯视结构示意图；

图中：1、扶手本体；2、内芯；3、橡胶套；4、按摩装置；5、把手；6、封板；7、旋转轴；8、旋转孔；9、按摩棒；10、第一轴承；11、按摩凸点；12、第二轴承；13、连接轴。

具体实施方式

以下结合附图对本发明的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本发明，并不用于限定本发明。

实施例1

如图1-4所示，本发明提供一种健身跑步机扶手，包括扶手本体1，扶手本体1的内部设置有内芯2，内芯2的外表安装有橡胶套3，扶手本体1的两端均设置有把手5，把手5上安装有按摩装置4，按摩装置4的一端设置有设置有封板6，封板6的一端安装有若干按摩棒9，若干按摩棒9上均设置有若干按摩凸点11，若干按摩棒9之间安装有旋转轴7，旋转轴7位于旋转孔8内，旋转孔8的一端设置有第一轴承10，封板6和按摩棒9之间安装有第二轴承12，第二轴承12的内部设置有连接轴13。

扶手本体1与两端的把手5之间成u字型，使把手5和扶手本体1之间的结构更加合理，便于健身者搀扶，同时由橡胶套3提高搀扶的舒适感。

连接轴13固定连接按摩棒9，按摩棒9通过连接轴13活动连接第二轴承12，第二轴承12固定连接封板6，便于按摩棒9在封板6上旋转，达到按摩的目的。

旋转轴7固定连接封板6，旋转轴7活动连接在第一轴承10内部，便于封板6根据旋转轴7旋转，便于使按摩棒9围着把手5旋转，具有一定的按摩效果。

按摩凸点11使用弹性橡胶制成。

该装置是一种健身跑步机扶手，首先将扶手本体1安装在跑步机上，之后扶手本体1与两端的把手5之间成u字型，使把手5和扶手本体1之间的结构更加合理，便于健身者搀扶，同时由橡胶套3提高搀扶扶手本体1的舒适感，同时在健身者在搀扶把手5上的按摩装置4时，首先按摩棒9由连接轴13在第二轴承12上旋转，封板6根据旋转轴7在第二轴承10内旋转而旋转，从而使按摩棒9围着把手5旋转，由按摩凸点11对健身者的手部进行按摩，便于缓解手部疲劳和促进手部的血液循环，有利于提高健身者的健身效果。

本发明所达到的有益效果是：本发明结构新颖、操作简便，通过把手和扶手本体成u字型，结构合理，便于健身者搀扶，且由按摩装置上的若干按摩棒，对健身者的手部进行按摩，便于缓解手部疲劳和促进手部的血液循环，有利于提高健身者的健身效果。

最后应说明的是：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种健身跑步机扶手，包括扶手本体，扶手本体的内部设置有内芯，内芯的外表安装有橡胶套，扶手本体的两端均设置有把手，把手上安装有按摩装置，按摩装置的一端设置有设置有封板，封板的一端安装有若干按摩棒，若干按摩棒上设置有若干按摩凸点，若干按摩棒之间安装有旋转轴，旋转轴位于旋转孔，旋转孔的一端设置有第一轴承，封板和按摩棒之间安装有第二轴承，第二轴承的内部设置有连接轴。本发明结构新颖、操作简便，通过把手和扶手本体成U字型，结构合理，便于健身者搀扶，且由按摩装置上的若干按摩棒，对健身者的手部进行按摩，便于缓解手部疲劳和促进手部的血液循环，有利于提高健身者的健身效果。

技术研发人员：黄新盈
受保护的技术使用者：黄新盈
技术研发日：2017.12.28
技术公布日：2018.05.04
