一种新型家用健身装置的制作方法

本发明涉及健身用具技术领域，具体为一种新型家用健身装置。

背景技术：

随着生活水平的提高，人们越来越多的开始注重身体健康以及体型的塑造，健身能够保持健康的身体以及良好的身材已成为共识。一提到健身，很多人便想到去健身房，健身房里有各种健身器材，能够针对身体上不同的肌肉群起到锻炼的目的。但是在快节奏的生活中，去健身房健身受到诸多方面因素的影响，首先，去健身房必须抽出特定的时间，再加上去之前的准备工作以及路途上所花费的时间，占用了人们大部分的业余时间，健身者很难坚持。其次，健身房的环境差，多台的跑步机等设备在运行的过程中会产生大量的粉尘，人多拥挤，空气中含氧量不足，有时候还可能出现设备不够用的状况。另外，去健身房健身也需要消耗一定的经济成本，这也是部分人放弃健身的原因之一。健身理应具有随意性和娱乐性，由于上述去健身房健身的诸多不便，人们逐渐开始考虑使用家用健身器材进行健身，但家用健身器材却一直没有真正的流行起来，原因便在于现有的家用健身器材普遍健身功能单一，单个健身器材只能锻炼一小部分肌肉群，为达到好的健身目的，需要购置多种健身器材，如此一来，锻炼的过程中需要频繁的更换器材，十分不方便，而且多台健身器材摆放和存放起来也十分麻烦。

技术实现要素：

本发明的目的在于提供一种新型家用健身装置，以解决上述背景技术中提出的问题。

1.为实现上述目的，本发明提供如下技术方案：一种新型家用健身装置，包括第一器材和第二器材，所述第一器材与第二器材结构完全一致，包括壳体、盖板、拉力绳、滑轮和斜板，所述壳体顶板通过铰链与盖板底部连接，所述壳体前侧面设置有u型槽，且u型槽内壁包覆有一层保护层，所述壳体内部设置有定位销，所述拉力绳一端穿插u型槽与定位销连接，所述拉力绳另一端与滑轮连接，所述斜板设置在壳体底部，所述第一器材与第二器材之间通过连接杆固定连接，所述盖板顶部设置有鞋扣，所述盖板表面设置有螺旋纹；

所述斜板与壳体之间夹角为5°-10°，所述斜板底部设置有防滑垫，且防滑垫底部均匀布置有凸起角。

优选的，所述滑轮包括对接管、第一滚轮、第二滚轮、第一锁紧扣和第二锁紧扣，所述对接管穿插第一滚轮和第二滚轮，且第一滚轮和第二滚轮之间设置有隔管，所述隔管与拉力绳固定连接，所述第一锁紧扣设置在对接管一端，且第一锁紧扣与第一滚轮贴合，所述第二锁紧扣设置在对接管另一端，且第二锁紧扣与第二滚轮贴合。

优选的，所述连接杆包括第一连接臂和第二连接臂，且第一连接臂通过螺栓与第二连接臂连接，所述第一连接臂与第二连接臂完全结构一致，包括滑杆和定杆，所述定杆内部设置滑轨，所述滑杆底部设置有滑块，所述滑杆尾部一端设置在定杆内部，且滑块与滑轨连接，所述定杆首部设置有限位挡板，所述滑杆和定杆外壁均设置有一层加强层。

优选的，所述加强层包括不锈钢网、加强筋和环氧树脂涂层，所述不锈钢网的网格单元内穿设有加强筋，所述加强筋穿过网格单元的中间位置，且多个加强筋沿着网格单元的分布方向平行设置，所述网格单元内部和表面喷涂有一层环氧树脂涂层。

优选的，所述还设置有辅助管，且辅助管设置在对接管之间。

与现有技术相比，本发明的有益效果是：

（1）本发明结构简单，使用安全便捷，能够有效提高多种肌肉群的单独锻炼和组合式锻炼，确保健身效果得到保障，同时能够方便收纳，减少空间占有率，且能够适应各种场合进行有效锻炼。

（2）本发明中，采用了在对接管之间加设有可拆卸的辅助管，能够更好便于对使用者掌握两组滑轮之间的平衡，提高上手容易度。

（3）本发明中，在滑杆和定杆外壁设置有一层加强层，是为了能够有效提高滑杆和定杆的刚性，确保使用寿命的保障。

（4）本发明中，斜板与壳体之间夹角为5°-10°，是为了更加符合人体工程学设计，确保健身姿势的正确性。

附图说明

图1为本发明结构示意图。

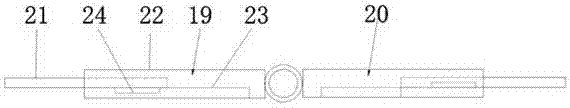

图2为本发明连接杆结构示意图。

图3为本发明加强层结构剖视示意图。

图4为本发明壳体结构示意图。

图5为本发明壳体侧视结构示意图。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-5，本发明提供一种技术方案：一种新型家用健身装置，包括第一器材1和第二器材2，第一器材1与第二器材2结构完全一致，包括壳体3、盖板4、拉力绳5、滑轮6和斜板7，壳体3顶板通过铰链与盖板4底部连接，壳体3前侧面设置有u型槽8，且u型槽8内壁包覆有一层保护层，壳体3内部设置有定位销9，拉力绳5一端穿插u型槽8与定位销9连接，拉力绳5另一端与滑轮6连接，斜板7设置在壳体3底部，第一器材1与第二器材2之间通过连接杆10固定连接，盖板4顶部设置有鞋扣11，所述盖板4表面设置有螺旋纹；本发明结构简单，使用安全便捷，能够有效提高多种肌肉群的单独锻炼和组合式锻炼，确保健身效果得到保障，同时能够方便收纳，减少空间占有率，且能够适应各种场合进行有效锻炼。斜板7与壳体3之间夹角为5°-10°，斜板7底部设置有防滑垫12，且防滑垫12底部均匀布置有凸起角；采用设计结构，是为了更加符合人体工程学设计，确保健身姿势的正确性。

本发明中，滑轮6包括对接管13、第一滚轮14、第二滚轮15、第一锁紧扣16和第二锁紧扣17，对接管13穿插第一滚轮14和第二滚轮15，且第一滚轮14和第二滚轮15之间设置有隔管18，隔管18与拉力绳5固定连接，第一锁紧扣16设置在对接管13一端，且第一锁紧16扣与第一滚轮14贴合，第二锁紧扣17设置在对接管13另一端，且第二锁紧扣17与第二滚轮15贴合；采用设计结构，能够有效提高安装和拆卸，方便后期收纳，同时还能够有效提高后期与哑铃片的组合，提高实用性。

本发明中，连接杆10包括第一连接臂19和第二连接臂20，且第一连接臂19通过螺栓与第二连接臂20连接，第一连接臂19与第二连接臂20完全结构一致，滑杆21和定杆22，定杆22内部设置滑轨23，滑杆21底部设置有滑块24，滑杆21尾部一端设置在定杆22内部，且滑块24与滑轨23连接，定杆22首部设置有限位挡板，滑杆21和定杆22外壁均设置有一层加强层25；采用设计结构，能够有效减少空间的占有率，同时提高使用寿命。本发明中，加强层25包括不锈钢网26、加强筋27和环氧树脂涂层28，不锈钢网26的网格单元29内穿设有加强筋27，加强筋27穿过网格单元29的中间位置，且多个加强筋27沿着网格单元29的分布方向平行设置，网格单元29内部和表面喷涂有一层环氧树脂涂层28；采用此设计结构，能够有效提高滑杆和定杆的刚性，确保使用寿命的保障，利用环氧树脂涂层上的加强网与加强筋的组合对滑杆和定杆的刚性进行有效确保，且还能确保滑杆和定杆的抗裂性，利用环氧树脂涂层能够有效提高其的耐磨、耐腐蚀和耐高温等特性。

此外，本发明中，还设置有辅助管30，且辅助管30设置在对接管13之间；是为了能够更好便于对使用者掌握两组滑轮之间的平衡，提高上手容易度。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
