改良型矫正器置位牙托的制作方法

本实用新型涉及一种牙托，特别涉及可辅助矫正器定位的改良型矫正器置位牙托。

背景技术：

牙齿矫正的治疗过程中，牙医师会依据齿列不整的情形，在患者的牙齿上设置矫正器，再在矫正器上设置金属线，藉此拉动调整牙齿的位置，其中，矫正器的设置位置是由牙医师判断后，用镊子夹取矫正器再黏于牙齿上，但是在矫正器黏着固定于牙齿的过程中，没有辅助矫正器定位的器具，而矫正器未固定之前容易发生滑动、偏移的情形，造成与原先手工规划的矫正器黏着位置不相符。

目前矫正器的定位辅助，会配合排牙规划人员制作间接黏着用的牙托，在设置矫正器之前，需要将矫正器先放置于使用者的齿模上，并将牙托套于齿模上，且矫正器通过塑型材料而设置于牙托的定位凹口，让矫正器受到牙托的定位凹口的限位而稳固定位，接着牙托配戴于使用者的牙齿上，并黏着矫正器于使用者的牙齿上，然而目前采用间接黏着用的牙托辅助矫正器定位的方式，除了无法确保矫正器中提供金属线通过的穿槽的位置的精准度之外，通过齿模仿真矫正器放置位置并间接黏着，使得精度受限于矫正器模拟摆置的误差，具有精准度不佳的问题。

技术实现要素：

本实用新型的主要目的在于提供一种改良型矫正器置位牙托，藉此改善目前矫正器无法精准定位的问题。

为达成前揭目的，本实用新型改良型矫正器置位牙托，其经数位规划并采3D打印制成，该改良型矫正器置位牙托包含一本体，该本体包含一基座，该基座具有相对的一第一缘及一第二缘，且该改良型矫正器置位牙托在该第一缘上形成一挡墙，该改良型矫正器置位牙托在该第二缘上形成多个间隔排列的辅助定位架，且该改良型矫正器置位牙托在该挡墙与该些辅助定位之间形成一定位槽，其中，每一辅助定位架具有一定位杆，该定位杆与第二缘之间形成一连通该定位槽的开口。

上述中，该改良型矫正器置位牙托是经数位规划并采3D打印制成，可提供矫正器先行卡设定位，该改良型矫正器置位牙托的定位杆可伸入矫正器的穿槽，让矫正器可稳定地卡设于该改良型矫正器置位牙托的辅助定位架，并于矫正器的背面涂上黏胶，接着将改良型矫正器置位牙托套设于使用者的牙齿上，改良型矫正器置位牙托在套设过程中，矫正器直接黏着于使用者的牙齿，待黏胶固着后，再将该改良型矫正器置位牙托自使用者的牙齿上取下，而矫正器已固定于使用者的牙齿上，接着将金属线设置于矫正器并通过矫正器的穿槽，由于该改良型矫正器置位牙托的定位杆与矫正器的穿槽配合，且经过数字规画可精确定位杆的位置，因此可通过定位杆的位置精确性，提高矫正器的穿槽的位置精确性，使得金属线设置于矫正器时的位置精确性也随之提升，达到提高准确定位的目的。

附图说明

图1为本实用新型改良型矫正器置位牙托一较佳实施例的前视示意图。

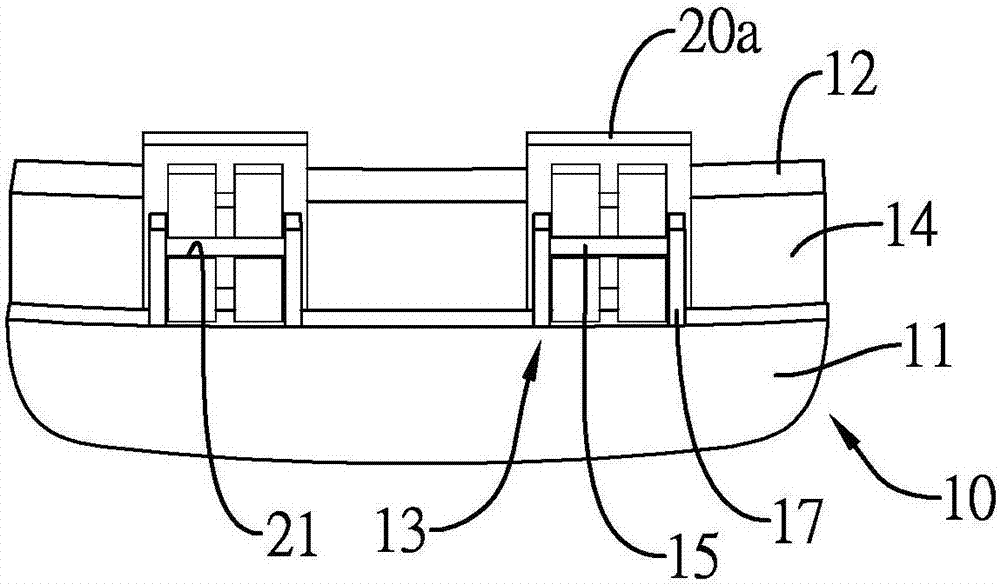

图2为本实用新型改良型矫正器置位牙托的一较佳实施例的设置矫正器的前视示意图。

图3为本实用新型改良型矫正器置位牙托的一较佳实施例的设置矫正器的剖面示意图。

图4为本实用新型改良型矫正器置位牙托的一较佳实施例的设置矫正器并套设于牙齿的前视示意图。

图5为图4取下改良型矫正器置位牙托并设置金属线于矫正器上的前视示意图。

图6为图5设置橡胶圈以固定金属线的前视示意图。

图7为扣式矫正器固定金属线的前视示意图。

图8为另一矫正器绑设金属固定件以固定金属线的前视示意图。

具体实施方式

以下配合附图及本实用新型的较佳实施例，进一步阐述本实用新型为达成预定实用新型目的所采取的技术手段。

请参阅图1，为本实用新型改良型矫正器置位牙托的一较佳实施例，该改良型矫正器置位牙托经数位规划并采3D打印制成，且该改良型矫正器置位牙托包含一本体10，该本体10包含一基座11，该基座11具有相对的一第一缘及一第二缘，且该改良型矫正器置位牙托于该第一缘上形成一挡墙12，该改良型矫正器置位牙托于该第二缘上形成多个间隔排列的辅助定位架13，且该改良型矫正器置位牙托于该挡墙12与该些辅助定位之间形成一定位槽14，其中，每一辅助定位架13具有一定位杆15，该定位杆15与第二缘之间形成一连通该定位槽14的开口16。

上述中，每一辅助定位架13呈ㄇ字型的构件，每一辅助定位架13包含二立杆17，该二立杆17为间隔排列地形成于该第二缘，该定位杆15的两端分别连接该二立杆17。

如图2、图3所示，在进行矫正器20放置作业时，牙医师可将一矫正器20a先行卡设定位于改良型矫正器置位牙托的辅助定位架13上，且辅助定位架13的定位杆15伸入矫正器20a的穿槽21，藉由穿槽21与定位杆15的配合，让矫正器20a可稳固地暂设于改良型矫正器置位牙托上，接着可在矫正器20a的背面涂上黏胶，再参阅图4所示，将该改良型矫正器置位牙托套设于使用者的牙齿30上，使用者的牙齿30伸入该定位槽14，且矫正器20a随着改良型矫正器置位牙托一起设于使用者的牙齿30上，以及矫正器20a藉由黏胶而直接黏着固定于牙齿30上，且不需要藉助齿模仿真矫正器放置位置。

如图5所示，待矫正器20a固定于牙齿30后，再将该改良型矫正器置位牙托自牙齿30上取下，并将金属线40设于矫正器20a并通过矫正器20a的穿槽21，再参阅图6所示，将橡胶圈50套设于矫正器20a上，进而固定金属线40。

另参阅图7所示，该改良型矫正器置位牙托亦可提供扣式矫正器20b设置，进而辅助扣式矫正器20b定位于牙齿30，待扣式矫正器20b黏固并设置金属线40后，扣式矫正器20b的扣片可扣下而固定金属线40于扣式矫正器20b上，再参阅图8所示，该改良型矫正器置位牙托可提供辅助另一款矫正器20c设置于牙齿30上，待矫正器20c黏固于牙齿30后，该改良型矫正器置位牙托可自牙齿30上取下，且矫正器20c仍在牙齿30上，接着设置金属线40于矫正器20c并通过穿槽21，且以金属固定件60缠绕以固定金属线40于矫正器20c上。

综上所述，该改良型矫正器置位牙托的制作是经由数字规划后并3D打印制成，可提高整体尺寸与各部件位置的精确性，且该改良型矫正器置位牙托设置具有定位杆15的辅助定位架13，通过定位杆15伸入矫正器20a、20b、20c的穿槽21，在辅助矫正器20a、20b、20c设置于牙齿30上，由于改良型矫正器置位牙托以定位杆15将矫正器20a、20b、20c的穿槽21先行定位，再将矫正器20a、20b、20c与改良型矫正器置位牙托一起设置于牙齿30上，让矫正器20a、20b、20c直接黏着设置于牙齿30时，矫正器20a、20b、20c的穿槽21的位置不会偏移，且定位杆的位置经数字规划而精确性高，进一步辅助提高矫正器20a、20b、20c的穿槽21的位置精确性，进而提高金属线40设置的位置精确性，所以该改良型矫正器置位牙托具有辅助定位并提高定位精度的优点，且通过该改良型矫正器置放牙托让矫正器20a、20b、20c可直接黏着，可避免以往间接黏着而产生的矫正器模拟摆置的误差，并有效提高精准度。
