一种麻将机面板加强筋的制作方法

本实用新型涉及一种麻将机面板，具体是一种四脚餐桌款麻将机面板专用加强筋。

背景技术：

麻将机最早由日本率先发明、生产，上个世纪九十年代初由日本少量原装进口到中国，因为中国市场庞大，麻将机行业进入快速发展期并形成庞大的产业链。麻将机由最初传入中国的30号小牌逐渐成功的改革成38、40、46甚至52号的大牌。麻将机行业兴起之时单口机占据主流，主要由雀友生产，后来四口机占据主流。

现有麻将机面板上的加强筋，因为一直只针对独脚框款，加强筋中间不连通，结构上

不能适应新款的四脚款，受力点不正确，导致麻将机面板长期负重时，面板中间处塌陷，影响使用。

技术实现要素：

本实用新型的目的在于提供一种麻将机面板加强筋，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种麻将机面板加强筋，包括麻将机面板，所述麻将机面板的背面处设有多条与麻将机面板焊接成型的加强筋。

作为本实用新型进一步的方案：所述加强筋包括设置在麻将机面板背面的竖向加强筋和横向加强筋，两条竖向加强筋相对放置且与麻将机面板等长，两条竖向加强筋之间设有多个横向加强筋。

作为本实用新型再进一步的方案：两条所述竖向加强筋与麻将机面板的侧边之间还设有多根侧加强筋。

作为本实用新型再进一步的方案：竖向加强筋与横向加强筋之间的交点处设有斜向加强筋，斜向加强筋的一端连接麻将机面板的顶点处。

与现有技术相比，本实用新型的有益效果是：利用与麻将机面板等长的竖向加强筋、以及两条竖向加强筋之间的横向加强筋的设置，能保证麻将机面板受力均匀，麻将机面板不会变形，结构简单，设计合理，能有效提升面板强度，增加麻将机的使用寿命。

附图说明

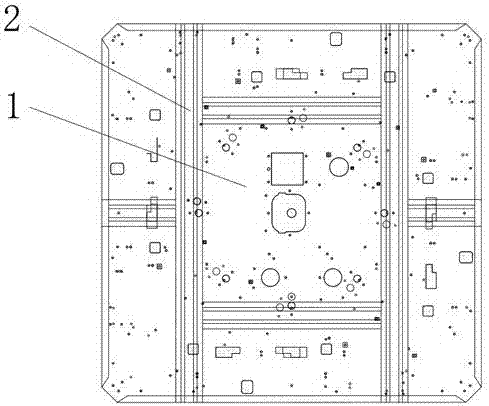

图1为一种麻将机面板加强筋的结构示意图。

图2为一种麻将机面板加强筋的结构示意图（具有侧加强筋）。

图3为一种麻将机面板加强筋的结构示意图（具有斜向加强筋）。

图中：1-麻将机面板、2-加强筋、201-竖向加强筋、202-横向加强筋、203-侧加强筋、204-斜向加强筋。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～3，本实用新型实施例中，一种麻将机面板加强筋，包括麻将机面板1，所述麻将机面板1的背面处设有多条与麻将机面板1焊接成型的加强筋2，能增加麻将机面板1的受力强度，使用时不会出现麻将机面板1中间凹陷的现象，提升产品的使用寿命。

所述加强筋2包括设置在麻将机面板1背面的竖向加强筋201和横向加强筋202，两条竖向加强筋201相对放置且与麻将机面板1等长，两条竖向加强筋201之间设有多个横向加强筋202，由于两条竖向加强筋201是直通的，保证麻将机面板1受力均匀，麻将机面板1不会变形。

两条所述竖向加强筋201与麻将机面板1的侧边之间还设有多根侧加强筋203。

竖向加强筋201与横向加强筋202之间的交点处设有斜向加强筋204，斜向加强筋204的一端连接麻将机面板1的顶点处，以此保证麻将机面板1的受力均匀。

本实用新型的工作原理是：利用与麻将机面板1等长或等宽的竖向加强筋201、以及两条竖向加强筋201之间的横向加强筋202的设置，能保证麻将机面板1受力均匀，麻将机面板1不会变形。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
