VR骑乘设备用舞台展示架的制作方法

本实用新型涉及虚拟现实设备技术领域，特别涉及一种VR骑乘设备用舞台展示架。

背景技术：

目前应用在VR游戏领域中的骑乘设备的整体设计风格不统一，使用骑乘设备体验VR游戏中所需要的外部设备(VR头显、VR控制器、VR传感器、50寸显示器、主机、键鼠)无固定位置安放，同时这样的骑乘设备卖相较差，无法集中生产，布展或使用的时候需要单独购买每一个设备，再进行组装调试，增加了销售成本。目前的VR骑乘设备具有以下缺点：1、整体设计风格不统一，卖相不好；2、无法集中生产，增加销售成本；3、需要单独采购每一个设备，再进行组装调试，在兼容性上容易出现问题。

技术实现要素：

本实用新型所要解决的技术问题是：提供一种VR骑乘设备用舞台展示架，来整合骑乘设备，以及在VR游戏中需要用到的外部设备(VR头显、VR控制器、VR传感器、50寸显示器、主机、键鼠)等，使他们可以打包销售，便于统一设计布置，便于用户操作使用。

为了解决上述技术问题，本实用新型采用的技术方案为：

一种VR骑乘设备用舞台展示架，包括显示器支架，所述显示器支架包括立面板、顶面板和顶面横杆，所述立面板竖直设置，外设的显示器安装在所述立面板上，所述顶面板一端与所述立面板的顶部连接，且向所述立面板的安装有显示器的一侧延伸设置，所述顶面横杆横向安装在所述顶面板的另一端，外设的HTC Vive传感器安装在所述顶面横杆的两端。

进一步的，所述显示器支架还包括两个连接板，两个所述连接板对称安装在所述顶面横杆的两端，外设的HTC Vive传感器安装在所述连接板上。

进一步的，所述顶面板的下表面设有孔，外设的VR眼镜的传输线从所述顶面板的孔中引出。

进一步的，还包括底座，所述立面板的底面与所述底座上表面的后侧边缘连接。

进一步的，所述底座的俯视投影形状为六边形。

进一步的，还包括围栏，所述围栏包括左围栏、右围栏和后围栏，所述左围栏的后端与所述后围栏的左侧连接，经水平延伸后，前端继续向下延伸至与底座连接，所述右围栏的后端与所述后围栏的右侧连接，经水平向前延伸轴，前端继续向下延伸至与底座连接。

进一步的，所述后围栏的前侧面与所述立面板的背面连接。

进一步的，还包括置物板，所述置物板的后侧面与所述立面板连接，左侧面与所述左围栏连接，右侧面与所述右围栏连接。

进一步的，所述左围栏与所述底座的左侧边缘形状适配，所述右围栏与所述底座的右侧边缘形状适配。

进一步的，所述左围栏和右围栏从上到下逐渐向内收敛。

进一步的，所述立面板从上到下逐渐向内收敛。

进一步的，还包括LED灯板，所述LED灯板安装在所述底座的上表面。

进一步的，所述LED灯板的数量为三个，六边形的所述底座的上表面划分为顶点相聚的六个三角形，三个所述LED灯板交错设置在所述底座上表面。

进一步的，还包括LED灯带，多个LED灯带平行设置在所述立面板的安装有所述显示器的侧面。

进一步的，还包括机箱抽屉，所述机箱抽屉抽拉式安装在所述底座的后侧面，外设的主机安装在所述机箱抽屉内。

进一步的，所述机箱抽屉的侧面设有槽孔，所述槽孔的位置与外设的主机上的开机键位置对应。

进一步的，所述机箱抽屉的宽度大于外设的主机的宽度。

进一步的，所述机箱抽屉与所述立面板的位于外设显示器以下的内部相通。

本实用新型的有益效果在于：显示器安装在竖直设置的立面板上，顶面板与立面板的顶部连接，顶面横杆横向设置在顶面板的另一端，顶面板、顶面横杆形成机翼结构位于立面板的上端，不仅为HTC Vive传感器提供了安装高度和空间，还使舞台展示架外形美观酷炫，HTC Vive传感器具有追踪功能，可以追踪用户的操作姿态，安装在显示器的顶部，结构合理。

附图说明

图1为本实用新型实施例的VR骑乘设备用舞台展示架的整体结构示意图；

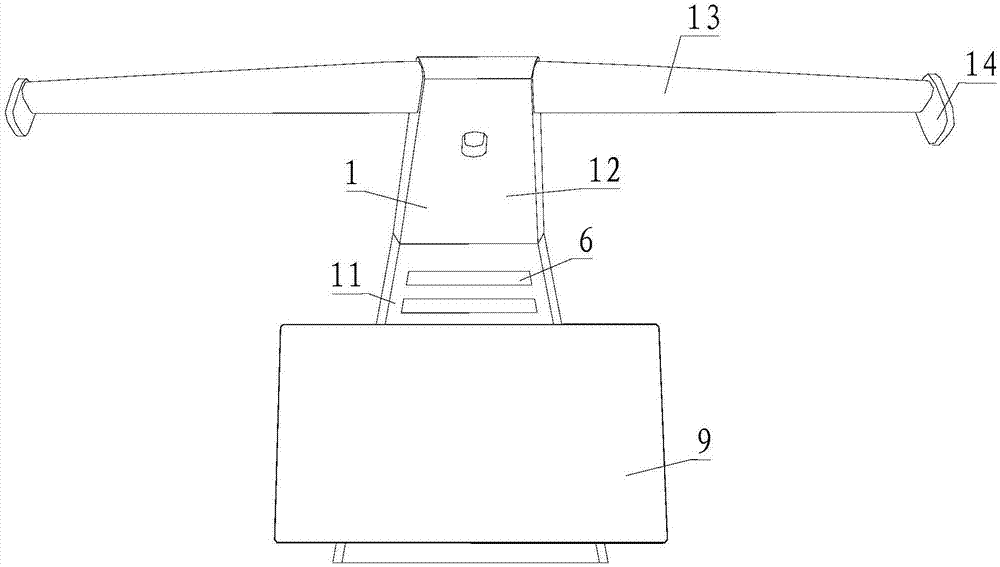

图2为本实用新型实施例的显示器支架上班部分的局部放大图；

图3为本实用新型实施例的置物板与显示器支架和围栏连接的局部放大图；

图4为本实用新型实施例的机箱抽屉推入底座时的VR骑乘设备用舞台展示架的后侧视图；

图5为本实用新型实施例的机箱抽屉拉出底座时的VR骑乘设备用舞台展示架的后侧视图；

图6为本实用新型实施例的机箱抽屉拉出底座时的VR骑乘设备用舞台展示架的正后视图；

图7为本实用新型实施例的VR骑乘设备用舞台展示架的正面视图；

图8为本实用新型实施例的人坐在骑乘设备上时舞台展示架的结构示意图。

标号说明：

1、显示器支架；2、底座；3、围栏；4、置物板；5、LED灯板；6、LED灯带；7、机箱抽屉；8、VR眼镜；9、显示器；10、主机；

11、立面板；12、顶面板；13、顶面横杆；14、连接板；

31、左围栏；32、右围栏；33、后围栏。

具体实施方式

为详细说明本实用新型的技术内容、所实现目的及效果，以下结合实施方式并配合附图予以说明。

本实用新型最关键的构思在于：在显示器支架上即能安装显示器，又能安装HTC Vive传感器，与VR骑乘设备结合，便于用户使用和操作，也便于统一销售，节省销售成本。

请参照图1至图8，本实用新型提供了一种VR骑乘设备用舞台展示架，包括显示器支架1，所述显示器支架1包括立面板11、顶面板12和顶面横杆13，所述立面板11竖直设置，外设的显示器9安装在所述立面板11上，所述顶面板12一端与所述立面板11的顶部连接，且向所述立面板11的安装有显示器9的一侧延伸设置，所述顶面横杆13横向安装在所述顶面板12的另一端，外设的HTC Vive传感器安装在所述顶面横杆13的两端。

进一步的，所述显示器支架1还包括两个连接板14，两个所述连接板14对称安装在所述顶面横杆13的两端，外设的HTC Vive传感器安装在所述连接板14上。

由上述描述可知，在显示器支架1的顶面横杆13的两端各安装一个连接板14，用来安装和定位HTC Vive传感器，结构合理，加工定位便捷。

优选地，所述连接板14倾斜安装在所述顶面横杆13的两端，增加了HTC Vive传感器的感应范围。

进一步的，所述顶面板12的下表面设有孔，外设的VR眼镜8的传输线从所述顶面板12的孔中引出。

由上述描述可知，VR眼镜8的传输线从顶面板12的下表面引出，使用时，人位于顶面板12的下方，可以防止VR眼镜8的传输线发生缠绕。

进一步的，还包括底座2，所述立面板11的底面与所述底座2上表面的后侧边缘连接。

由上述描述可知，在显示器支架1下方设有底座2，底座2为显示器支架1起到定位支撑的作用，另外，VR骑乘设备安装定位在底座2上，使便于舞台展示架与VR骑乘设备定位连接起来形成一个整体，便于整体销售和使用。

进一步的，所述底座2的俯视投影形状为六边形。

由上述描述可知，底座2的形状为六边形，外形美观。

进一步的，还包括围栏3，所述围栏3包括左围栏31、右围栏32和后围栏33，所述左围栏31的后端与所述后围栏33的左侧连接，经水平延伸后，前端继续向下延伸至与底座2连接，所述右围栏32的后端与所述后围栏33的右侧连接，经水平向前延伸轴，前端继续向下延伸至与底座2连接。

由上述描述可知，在底座2上方设有围栏3，具有防护的作用，操作使用安全性高。

进一步的，所述后围栏33的前侧面与所述立面板11的背面连接。

由上述描述可知，后围栏33还与立面板11的背面连接，使舞台展示架整体结构稳固性高。

进一步的，还包括置物板4，所述置物板4的后侧面与所述立面板11连接，左侧面与所述左围栏31连接，右侧面与所述右围栏32连接。

由上述描述可知，置物板4用于放置外设的VR眼镜8、键盘、鼠标等，具有放置物品的功能，使用户操作使用便捷；另外，置物板4还与立面板11和左围栏31、右围栏32连接，增强立面板11、围栏3的结构强度，增强舞台展示架整体结构强度。

进一步的，所述左围栏31与所述底座2的左侧边缘形状适配，所述右围栏32与所述底座2的右侧边缘形状适配。

由上述描述可知，左围栏31和右围栏32与底座2形状适配，起到有效地防护作用，且使外形美观。

进一步的，所述左围栏31和右围栏32从上到下逐渐向内收敛。

由上述描述可知，左围栏31和右围栏32从上到下向内收敛，外形美观，更具有张力。

进一步的，所述立面板11从上到下逐渐向内收敛。

由上述描述可知，立面板11从上到下向内收敛，外形美观，更具有张力。

进一步的，还包括LED灯板5，所述LED灯板5安装在所述底座2的上表面。

由上述描述可知，在底座2上设有LED灯板5，起到照明的作用，也使灯光效果更好，更加酷炫。

进一步的，所述LED灯板5的数量为三个，六边形的所述底座2的上表面划分为顶点相聚的六个三角形，三个所述LED灯板5交错设置在所述底座2上表面。

由上述描述可知，三个LED灯板5在六边形的底座2上交错设置，使底座2具有特殊的灯光效果。

进一步的，还包括LED灯带6，多个LED灯带6平行设置在所述立面板11的安装有所述显示器9的侧面。

由上述描述可知，在立面板11上也设有多个平行设置的LED灯带6，起到照明和装饰的效果。

进一步的，还包括机箱抽屉7，所述机箱抽屉7抽拉式安装在所述底座2的后侧面，外设的主机10安装在所述机箱抽屉7内。

由上述描述可知，机箱抽屉7抽拉式安装在底座2的后侧面，不影响舞台展示架的外观，且安装隐蔽，具有防尘和防护效果。

进一步的，所述机箱抽屉7的侧面设有槽孔，所述槽孔的位置与外设的主机10上的开机键位置对应。

由上述描述可知，机箱抽屉7的侧面设有槽孔，便于按下主机10上的开机键，结构合理，使用便捷。

进一步的，所述机箱抽屉7的宽度大于外设的主机10的宽度。

由上述描述可知，机箱抽屉7的宽度大于主机10的宽度，便于与主机10连接的传输线也布置在机箱抽屉7内，且使主机10具有好的散热性能。

进一步的，所述机箱抽屉7与所述立面板11的位于外设显示器9以下的内部相通。

由上述描述可知，机箱抽屉7与立面板11的位于显示器9以下的内部相通，主机10与显示器9有传输线连接，传输线可藏在立面板11的内部，避免传输线外露。

请参照图1至图8，本实用新型的实施例一为：

一种VR骑乘设备用舞台展示架，包括显示器支架1，所述显示器支架1包括立面板11、顶面板12、顶面横杆13和连接板14，所述立面板11竖直设置，外设的显示器安装在所述立面板11上，所述顶面板12一端与所述立面板11的顶部连接，且向所述立面板11的安装有显示器9的一侧延伸设置，所述顶面横杆13横向安装在所述顶面板12的另一端，外设的HTC Vive传感器安装在所述顶面横杆13的两端，两个所述连接板14对称安装在所述顶面横杆13的两端，外设的HTC Vive传感器安装在所述连接板14上，所述顶面板12的下表面设有孔，外设的VR眼镜8的传输线从所述顶面板12的孔中引出。

请参照图1至图8，本实用新型的实施例二为：

一种VR骑乘设备用舞台展示架，在实施例一的基础上，还包括底座2、围栏3、置物板4，所述立面板11的底面与所述底座2上表面的后侧边缘连接，优选地，所述底座2的俯视投影形状为六边形；所述围栏3包括左围栏31、右围栏32和后围栏33，所述左围栏31的后端与所述后围栏33的左侧连接，经水平延伸后，前端继续向下延伸至与底座2连接，所述右围栏32的后端与所述后围栏33的右侧连接，经水平向前延伸轴，前端继续向下延伸至与底座2连接，所述后围栏33的前侧面与所述立面板11的背面连接；所述置物板4的后侧面与所述立面板11连接，左侧面与所述左围栏31连接，右侧面与所述右围栏32连接；所述左围栏31与所述底座2的左侧边缘形状适配，所述右围栏32与所述底座2的右侧边缘形状适配，所述左围栏31和右围栏32从上到下逐渐向内收敛，所述立面板11从上到下逐渐向内收敛。

请参照图1至图8，本实用新型的实施例三为：

一种VR骑乘设备用舞台展示架，在实施例二的基础上，还包括LED灯板5、LED灯带6，所述LED灯板5安装在所述底座2的上表面，所述LED灯板5的数量为三个，六边形的所述底座2的上表面划分为顶点相聚的六个三角形，三个所述LED灯板5交错设置在所述底座2上表面；多个LED灯带6平行设置在所述立面板11的安装有所述显示器9的侧面。

请参照图1至图8，本实用新型的实施例四为：

一种VR骑乘设备用舞台展示架，在实施例一的基础上，还包括机箱抽屉7，所述机箱抽屉7抽拉式安装在所述底座2的后侧面，外设的主机10安装在所述机箱抽屉7内，所述机箱抽屉7的侧面设有槽孔，所述槽孔的位置与外设的主机10上的开机键位置对应，所述机箱抽屉7的宽度大于外设的主机10的宽度，所述机箱抽屉7与所述立面板11的位于外设显示器9以下的内部相通。

综上所述，本实用新型提供的VR骑乘设备用舞台展示架，通过顶面板12和顶面横杆13使显示器支架1具有机翼结构的外形，且便于HTC Vive传感器的安装，通过置物板4便于外部的VR眼镜8、键盘、鼠标的放置，通过六边形的底座2便于VR骑乘设备的放置安装，通过机箱抽屉7便于主机10的安装，通过围栏3提高使用的安全性，所述舞台展示架外形美观酷炫，可以将VR骑乘设备与VR游戏用外部设备整合起来使用，使便于整套统一销售和使用，降低销售成本，提高操作使用便捷性。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等同变换，或直接或间接运用在相关的技术领域，均同理包括在本实用新型的专利保护范围内。
