玩具发光装置的制作方法

本实用新型涉及一种发光装置，尤其是一种玩具发光装置。

背景技术：

积木通常是立方的木头或塑料固体玩具，一般在每一表面装饰着字母或图画，能够让孩子进行拼接各种各样的积木造型，有助于开发孩子的智力，训练孩子手眼协调能力，培养他们的想象力和创造力。积木造型的拼接玩具虽然能够拼接成房屋、汽车、手枪等造型，但是拼接玩具无法发光，因此难以给儿童带来更多的乐趣， 其可玩性和趣味性无法进一步提高。

现有的玩具有些能够发光，但这类发光玩具往往需要通过手动开关进行控制，较为不便，且容易造成电能的浪费，使用起来不灵活。

技术实现要素：

本实用新型要解决的技术问题是提供一种玩具发光装置，它结构新颖，使用灵活，而且能省电，发光功率适当，不造成能量浪费，能够应用于在光学探究实验当中，保护措施完善，可广泛使用，具有教育意义和高可玩性，给儿童带来更多的乐趣，有助于儿童开发智力，培养他们的想象力和动手能力。

为了解决上述技术问题，本实用新型采用的技术方案如下：

一种玩具发光装置，包括外壳、发光体和重力感应模块，其特征是：所述外壳的顶面设有光控开关，所述发光体安装在所述外壳左侧面，所述重力感应模块安装在外壳内腔中并设有滚珠开关，所述发光体、光控开关和重力感应模块依次电连接。该重力感应模块灵敏度高，具体为滚珠重力感应，与发光体通过线路连接，模块水平位置时，滚珠重力感应不发生作用，发光体正常发光；模块位置倾斜时，滚珠重力感应发生作用，控制发光体不发光，这是一种眼睛安全保护措施，避免低学龄的使用者错误使用。这种玩具发光装置能够应用于在光学探究实验当中，具有教育意义和高可玩性。

作为本实用新型的一种优选方案，所述滚珠开关包括长方形腔体、设在长方形腔体底部的双引脚和两颗上下堆置的圆珠，所述长方形腔体的宽度略大于圆珠的直径。这种设计的滚珠开关采用垂直的安装方式获得不同的触发角度，通过圆珠滚动接触双引脚来控制电路的导通或者断开；当受到外力碰触而达到相应晃动力时或移动速度达到适当离(偏)心力时，置于下方的圆珠触碰到双引脚时，该滚珠开关导通；当受外力晃动置于下方的圆珠只触碰到单个引脚时，该滚珠开关断开。本开关适用于触发小电流电路，不适用于当电源开关。

作为本实用新型的另一种优选方案，所述滚珠开关包括长方形腔体、设在长方形腔体右端的感应触发器和两颗左右放置的圆珠，所述长方形腔体的宽度略大于圆珠的直径。这种设计的滚珠开关采用水平的安装方式获得不同的触发角度，利用圆珠的滚动制造与感应触发器的触碰，单方向倾斜感应触发来控制电路的导通或者断开；当受到外力碰触而达到相应晃动力时或移动速度达到适当离(偏)心力时，置于右边的的圆珠触碰到感应触发器时，该滚珠开关导通；当受外力晃动置于右边的圆珠触碰不到感应触发器时，该滚珠开关断开。

作为本实用新型进一步的优选方案，所述发光体为LED灯。该重力感应模块灵敏度高，具体为滚珠重力感应，与LED灯通过线路连接，模块水平位置时，滚珠重力感应不发生作用，LED灯正常发光；模块位置倾斜时，滚珠重力感应发生作用,控制LED灯不发光。这种玩具发光装置能够应用于在光学探究实验当中，具有教育意义和高可玩性。

作为本实用新型的优选方案，所述外壳前后两侧面均设有三个插销孔。这种玩具发光装置的外壳采用塑料制成，外壳前后两侧面均设有三个插销孔，可用于通过插销零件组装拼接。

本实用新型与现有技术相比，具有如下优点：

本实用新型的外壳采用塑料制成，外壳前后两侧面均设有三个插销孔，可用于通过插销零件组装拼接，它结构新颖，使用灵活，而且能省电，发光功率适当，不造成能量浪费，能够应用于在光学探究实验当中，保护措施完善，可广泛使用，具有教育意义和高可玩性，给儿童带来更多的乐趣，有助于儿童开发智力，培养他们的想象力和动手能力。

附图说明

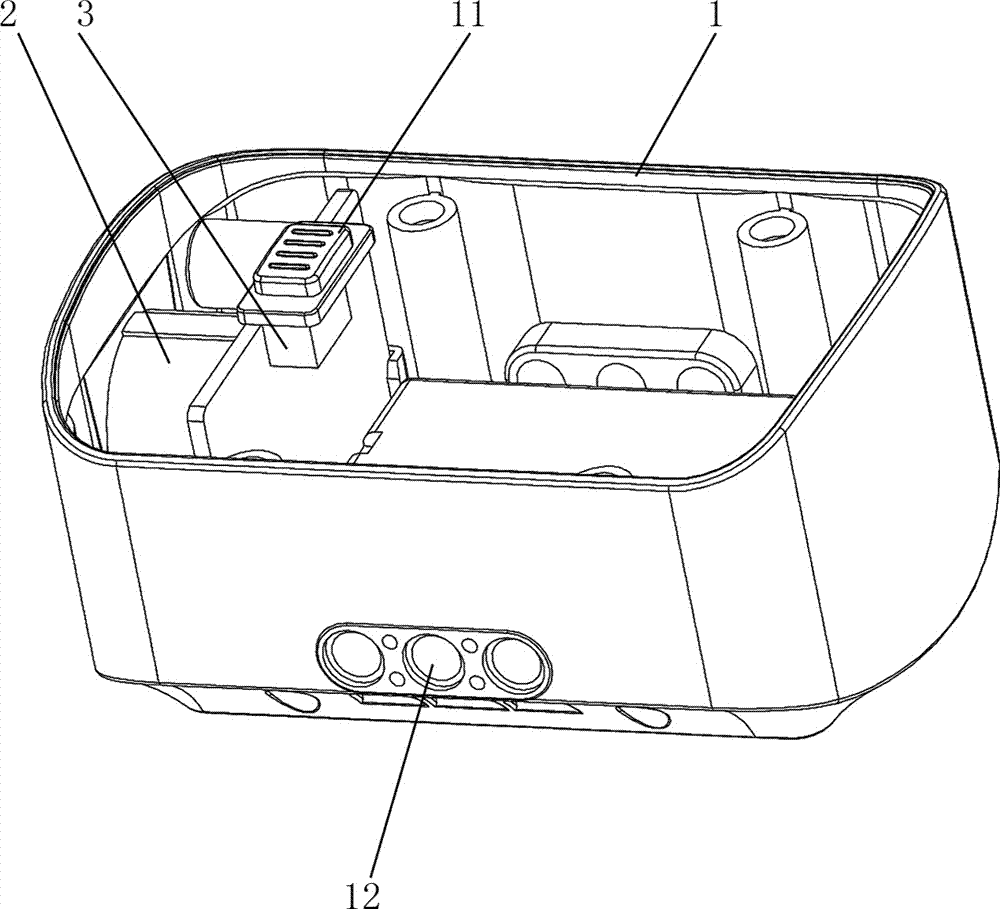

图1是本实用新型实施例1的结构示意图；

图2是本实用新型实施例1的结构示意图；

图3是本实用新型实施例1滚珠开关的结构示意图；

图4是本实用新型实施例2滚珠开关的结构示意图。

具体实施方式

下面结合附图和具体实施例对本实用新型进行具体描述。

实施例1

如图1-3所示，本实施例中玩具发光装置，包括外壳1、发光体2和重力感应模块3，外壳1的顶面设有光控开关11，发光体2安装在外壳1左侧面，重力感应模块3安装在外壳1内腔中并设有滚珠开关31，发光体2、光控开关11和重力感应模块3依次电连接。发光体2为LED灯，外壳1前后两侧面均设有三个插销孔12。滚珠开关31包括长方形腔体311、设在长方形腔体311底部的双引脚312和两颗上下堆置的圆珠313，长方形腔体311的宽度略大于圆珠313的直径。

滚珠开关31用作全方位的触发开关用：该滚珠开关本身无方向，360°任何一个方向倾斜到一定的角度(15°-45°)时，就会产生一个开关信号，从而触发电路工作。

本实用新型中滚珠开关31的工作特性是：这种设计的滚珠开关31采用垂直的安装方式获得不同的触发角度，通过圆珠313滚动接触双引脚312来控制电路的导通或者断开；当受到外力碰触而达到相应晃动力时或移动速度达到适当离(偏)心力时，置于下方的圆珠313触碰到双引脚312时，下方的圆珠313与水平面的夹角大于45°，该滚珠开关31导通；当受外力晃动置于下方的圆珠313只触碰到单个引脚312时，下方的圆珠313与水平面的夹角小于或等于45°该滚珠开关31断开。本开关适用于触发小电流电路，不适用于当电源开关。

这种玩具发光装置的工作原理：当光控开关11打开时，与LED灯通过线路连接，玩具发光装置处于水平位置时，滚珠重力感应不发生作用，LED灯正常发光；玩具发光装置的位置倾斜时，滚珠重力感应发生作用,控制LED灯不发光；当光控开关11关闭时，与LED灯不连接，玩具发光装置不会发光。

实施例2

如图4所示，本实施例中玩具发光装置与实施例1的区别在于：

所述滚珠开关31包括长方形腔体311、设在长方形腔体311右端的感应触发器314和两颗左右放置的圆珠313，长方形腔体311的宽度略大于圆珠313的直径。

本实用新型中滚珠开关31的工作特性是：这种设计的滚珠开关31采用水平的安装方式获得不同的触发角度，利用圆珠313的滚动制造与感应触发器314的触碰，单方向倾斜感应触发来控制电路的导通或者断开；当受到外力碰触而达到相应晃动力时或移动速度达到适当离(偏)心力时，置于右边的圆珠313触碰到感应触发器314时，右边的圆珠313与水平面的夹角小于15°，该滚珠开关31导通；当受外力晃动置于右边的圆珠313触碰不到感应触发器314时，左边的圆珠313与水平面的夹角小于15°，晃动时很难触发滚珠开关31导通，该滚珠开关31断开。

此外，需要说明的是，本说明书中所描述的具体实施例，其各部分名称等可以不同，凡依本实用新型专利构思所述的构造、特征及原理所做的等效或简单变化，均包括于本实用新型专利的保护范围内。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，只要不偏离本实用新型的结构或者超越本权利要求书所定义的范围，均应属于本实用新型的保护范围。
