一种搏击踢腿速度训练器的制作方法

本实用新型属于体育器材技术领域，涉及到一种搏击踢腿速度训练器。

背景技术：

现有的搏击踢腿训练器大部分都是在底座上固定一个弹簧，弹簧上固定有连接杆，连接杆上固定有仿人体模型各个部位的击打靶，训练者通过踢打击打靶的不同部位来练习反应能力和准确度，通过计算训练者在固定时间内踢打同一部位的次数来计算该训练者的踢腿速度，但是这种训练器对于力度的大小无法进行测量，而且对于速度的计算不够直观。

技术实现要素：

本实用新型为了克服现有技术的缺陷，设计了一种搏击踢腿速度训练器，根据设定时间内敲击锤击打敲击块的次数多少即可得出训练者踢腿速度的快、慢，更加直观方便，而且通过改变上定位板和/或下定位板的位置，即可改变弹性部件被压缩的程度，从而改变训练者想要让敲击锤击打敲击块所需使出的力度大小，结构简单，方便调节。

本实用新型所采取的具体技术方案是：一种搏击踢腿速度训练器，连接杆下端与固定在底座下端面中心处的弹性连接件固定连接、上端固定有击打靶，关键是：所述的击打靶包括竖直设置、底部与连接杆固定连接的定位框，定位框的顶板和底板上分别设置有上调节螺栓、下调节螺栓，上调节螺栓、下调节螺栓上分别套装有上定位板、下定位板且上定位板和下定位板都位于定位框内，定位框内有与其轴线平行设置且两端都固定有靶子的水平杆，水平杆的两端都套装有调节板和弹性部件且弹性部件位于靶子与调节板之间，调节板的上、下端都铰接有连杆，上、下方的连杆分别与上定位板、下定位板铰接，水平杆中部固定有敲击锤，定位框内壁上固定有敲击块，敲击锤借助水平杆沿轴线方向的运动与敲击块接触形成为声音计数器。

所述的敲击块的数量为两个，两个敲击块沿定位框的轴线方向设置且敲击锤位于两个敲击块之间。

所述的定位框底部固定有凵字形的托架，托架底部与连接杆固定连接。

所述的靶子包括与水平杆同轴设置且固定连接的底板、与底板固定连接的皮革层，皮革层与底板之间的空腔内填充有沙包层，皮革层是向远离底板的一侧凸起的弧形结构。

所述的水平杆与定位框同轴设置。

本实用新型的有益效果是：只要训练者的力度足够大，则训练者每踢打靶子一次，敲击锤就会与敲击块碰撞发出一次声音，这样根据设定时间内发出声音的次数多少即可得出训练者踢腿速度的快慢程度，更加直观方便。通过旋转上调节螺栓和/或下调节螺栓即可改变上定位板和/或下定位板的上下位置，从而改变调节板在水平杆上的位置，改变调节板与靶子之间的间距，即改变弹性部件被压缩的程度，这样就可以改变训练者想要让敲击锤击打敲击块所需使出的力度大小，从而满足不同体质训练者的训练需求，结构简单，调节时方便快捷，省时省力。

附图说明

图1为本实用新型的结构示意图。

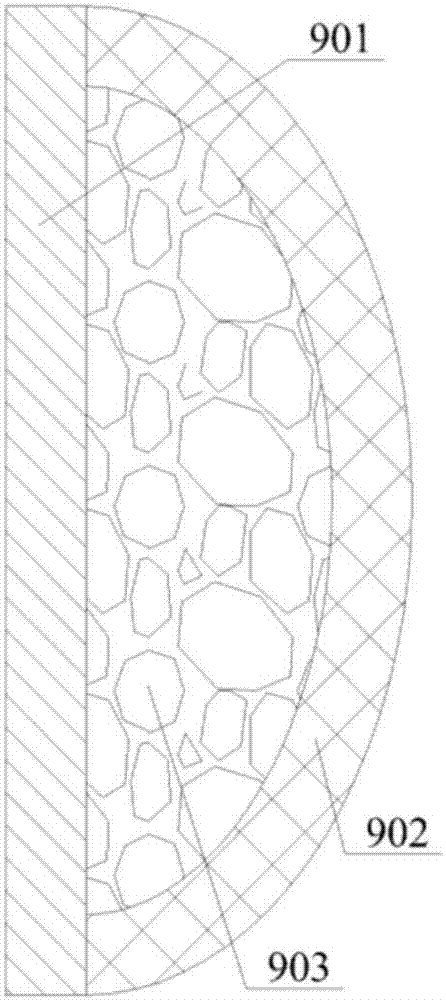

图2为图1中靶子的A-A向视图。

图3为图1中定位框与托架连接结构的左视图。

附图中，1代表底座，2代表连接杆，3代表弹性连接件，4代表托架，5代表定位框，6代表上调节螺栓，7代表上定位板，8代表水平杆，9代表靶子，901代表底板，902代表皮革层，903代表沙包层，10代表调节板，11代表弹性部件，12代表下调节螺栓，13代表下定位板，14代表敲击锤，15代表敲击块，16代表连杆。

具体实施方式

下面结合附图和具体实施例对本实用新型做详细说明：

具体实施例，如图1、图2和图3所示，一种搏击踢腿速度训练器，连接杆2下端与固定在底座1下端面中心处的弹性连接件3固定连接、上端固定有击打靶，击打靶包括竖直设置、底部与连接杆2固定连接的定位框5，定位框5的顶板和底板上分别设置有上调节螺栓6、下调节螺栓12，上调节螺栓6、下调节螺栓12上分别套装有上定位板7、下定位板13且上定位板7和下定位板13都位于定位框5内，定位框5内有与其轴线平行设置且两端都固定有靶子9的水平杆8，水平杆8的两端都套装有调节板10和弹性部件11且弹性部件11位于靶子9与调节板10之间，调节板10的上、下端都铰接有连杆16，上、下方的连杆16分别与上定位板7、下定位板13铰接，水平杆8中部固定有敲击锤14，定位框5内壁上固定有敲击块15，敲击锤14借助水平杆8沿轴线方向的运动与敲击块15接触形成为声音计数器。

其中，弹性连接件3和弹性部件11都是弹簧。水平杆8与定位框5同轴设置，上下对称，更加美观。敲击块15的数量为两个，两个敲击块15沿定位框5的轴线方向设置且敲击锤14位于两个敲击块15之间，这样两侧的靶子9都可以使用，可以供两个训练者同时训练。定位框5底部固定有凵字形的托架4，托架4底部与连接杆2固定连接，为了提高连接的牢固性和可靠性，定位框5和托架4为一体成型结构，如图3所示。

如图2所示，靶子9包括与水平杆8同轴设置且固定连接的底板901、与底板901固定连接的皮革层902，皮革层902与底板901之间的空腔内填充有沙包层903，皮革层902是向远离底板901的一侧凸起的弧形结构，弧形结构的弹性更好，可以更好地保护训练者的腿部。

本实用新型在具体实施时：如图1所示，水平杆8的左、右两端都固定有靶子9，当训练者踢打左侧的靶子9时，左侧的弹性部件11被压缩，同时水平杆8向右运动，只要训练者的力度足够大，敲击锤14就会随着水平杆8一起向右运动击打到右侧的敲击块15发出声音，这样根据设定时间内敲击锤14击打敲击块15的次数多少即可测得训练者的踢腿速度的快慢程度，更加直观方便。上调节螺栓6的螺帽位于上方，下调节螺栓12的螺帽位于下方，通过旋转上调节螺栓6和/或下调节螺栓12即可改变上定位板7和/或下定位板13的上下位置，从而改变调节板10在水平杆8上的位置，改变调节板10与靶子9之间的间距，即改变弹性部件11被压缩的程度，这样就可以改变训练者想要让敲击锤14击打敲击块15所需使出的力度大小，从而满足不同体质训练者的训练需求，结构简单，调节时方便快捷，省时省力。
