推台锯副滑台靠尺快速锁紧定位机构的制作方法

本实用新型属于推台锯设备领域，具体涉及推台锯副滑台靠尺快速锁紧定位机构。

背景技术：

目前在木工推台锯的使用中，除了切割质量是最终客户关注的以外，切割效率和操作体验也是客户越来越关注的一个问题。也有越来越多的厂商注意到这个问题，在不同的结构进行不断地改进，以满足最终用户的需求。

现有推台锯的副滑台靠尺锁紧结构有很多种，但是无一例外的都是通过用手旋转旋钮或者用工具旋转螺纹来实现定位和锁紧。其效率很低，在用户更换位置和角度时操作很慢，严重影响生产效率和使用体验。

1）现有结构只能将靠尺先推倒预定位的附近，然后用螺纹慢慢转动调整手柄，来带动靠尺慢慢移动到一定位置，然后锁紧。

2）另外靠尺想移动位置时也比较麻烦，要先松开螺纹调整手柄（这个过程很慢），然后再将靠尺移动到需要的位置，重新操作步骤一来定位、锁紧。

技术实现要素：

本实用新型在可以同时解决以定位和快速慢、操作繁琐的问题。实现快速定位和锁紧。

为了达到上述目的，本实用新型采用的技术方案如下：

推台锯副滑台靠尺快速锁紧定位机构，包括定位块、定位件以及锁紧件，所述定位块设置在靠尺下方，所述定位件通过耳板固定在靠尺工作台上，

锁紧件包括第一连接板、第二连接板、锁紧销、把手以及固定板，所述第一连接板包括竖板以及横板，竖板顶端设有锁紧销，横板的一端与固定板铰接，另一端与把手顶端铰接；

所述第二连接板的一端与把手铰接，另一端与固定板铰接，固定板设在与定位件相对的、靠尺工作台的另一侧。

优选的，所述定位件包括定位销以及螺栓，所述定位销通过螺栓固定在耳板孔内。

优选的，所述定位销与锁紧销的限位位置在一条直线上。

优选的，所述定位销与锁紧销的前端设有橡胶套。

优选的，所述把手包括斜板以及与斜板一体的竖直橡胶把手。

优选的，所述第二连接板的一端铰接在斜板与竖直橡胶把手连接处。

优选的，所述第一连接板与固定板之间的角度小于等于90°。

优选的，所述第二连板与斜板之间的角度小于等于180度。

优选的，所述固定架包括第三连接板以及第四连接板，所述第三连接板垂直设置在第四连接板中间位置，所述固定架的横截面为T型。

与现有技术相比，本实用新型的优点和积极效果在于：

本实用新型结构简单实用，有效利用连杆机构实现快速锁紧，结构设计精巧合理，采用刚性定位，定位准确，轻松实现靠尺的调整定位。操作方便，快速手柄锁紧，锁紧稳定、安全可靠。维护、更换方便，有效提高了工作效率及工作质量。

附图说明

图1为本实用新型的爆炸图；

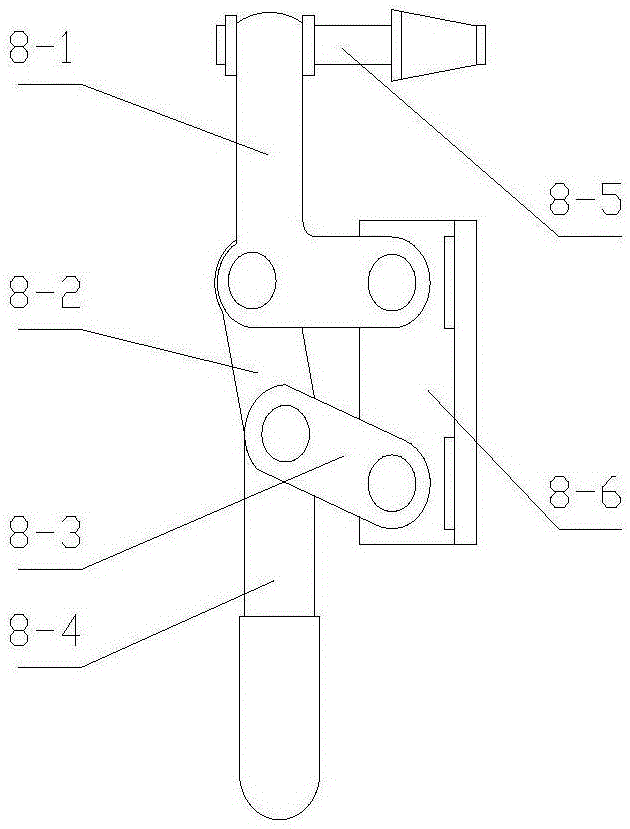

图2为本实用新型锁紧件结构示意；

图3为本实用新型的立体结构示意图；

以上各图中：靠尺1，定位块2，旋转轴3，旋紧螺母4，定位件5，螺栓6，靠尺工作台7，锁紧件8，第一连接板8-1，斜板8-2，第二连接板8-3，竖直橡胶把手8-4，锁紧销8-5，固定板8-6。

具体实施方式

为了更好的理解本实用新型，下面结合附图和实施例做具体说明。

如图1所示，推台锯副滑台靠尺快速锁紧定位机构，包括定位块2、定位件5以及锁紧件8，所述定位块2设置在靠尺1下方，所述定位件5通过耳板固定在靠尺工作台7上。

如图2所示，锁紧件8包括第一连接板8-1、第二连接板8-3、锁紧销8-5、把手以及固定板8-6，所述第一连接板8-1包括竖板以及横板，竖板顶端设有锁紧销8-5，横板的一端与固定板8-6铰接，另一端与把手顶端铰接；所述第二连接板8-3的一端与把手铰接，另一端与固定板8-6铰接，固定板8-6设在与定位件相对的、靠尺工作台7的另一侧。所述把手包括斜板以及与斜板一体的竖直橡胶把手。

如图2所示，所述定位件包括定位销以及螺栓，所述定位销通过螺栓固定在耳板孔内。所述定位销与锁紧销的限位位置在一条直线上。所述定位销与锁紧销的前端设有橡胶套。

防滑效果更好，锁紧效果更好。

所述第二连接板的一端铰接在斜板与竖直橡胶把手连接处。

如图2所示，所述第一连接板与固定板之间的角度小于等于90°。当锁紧靠尺时，第一连接板与固定板的角度为90°，当需要调节靠尺位置时，第一连接板将向下转动，第一连板与固定板的角度将小于90°。

所述第二连板与斜板之间的角度小于等于180度。当锁紧靠尺时，第二连接板与斜板位于同一直线，形成稳固的直角三角形，锁紧稳定，三角形的两条直角边分别是第一连接板、固定板；斜边是由第二连接板和斜板组成。

如图1和图3所示，所述固定架包括第三连接板以及第四连接板，所述第三连接板垂直设置在第四连接板中间位置，所述固定架的横截面为T型。

如图1、图2、图3所示，本实用新型的锁紧和调节过程如下：

锁紧过程：

当需要将靠尺1锁紧时，手握竖直橡胶把手8-4使第二连接板8-3向上运动，将第一连接板8-2推至与固定板之间成90°，第二连接板8-3与斜板8-2在一条直线上成180°，此时定位块2的两侧面被定位销以及锁紧销夹住，实现靠尺1的锁紧。

调节过程：

当需要调节靠尺1的位置时，松开旋紧螺母4，同时将竖直橡胶把手8-4向下拉，使得第一连接板8-1与固定板8-6之间的角度小于90°，第二连接板与斜板不在同一种直线，然后将靠尺1同时以旋转轴3为圆心进行位置调整，调整到预定位置，再次将竖直橡胶把手8-4向上推，重复锁紧过程，完成靠尺的定位锁紧。

本实用新型的靠尺调节锁紧过程避免了现有结构用螺纹慢慢转动定位、锁紧的缺点，可以较大的提高生产效率。调节快速简单，定位锁紧稳定可靠。

以上所述，仅是本实用新型的较佳实施例而已，并非是对本实用新型作其它形式的限制，任何熟悉本专业的技术人员可能利用上述揭示的技术内容加以变更或改型为等同变化的等效实施例应用于其它领域，但是凡是未脱离本实用新型技术方案内容，依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与改型，仍属于本实用新型技术方案的保护范围。
