一种竹木条的老化装置的制作方法

本发明涉及一种老化装置，特别涉及一种竹木条的老化装置。

背景技术：

随着地球环境的恶化，人们保护环境的意识越来越强，对森林保护的越来越好，使树木的砍伐得到抑制，但是，木材作为家居、桌椅和地板的主要材料，消耗量是很大的，因此竹木逐渐走进大家的视野，竹是多年生禾本科竹亚科植物，是禾本科的一个分支，是高大、生长迅速的禾草类植物，竹叶呈狭披针形，长7.5～16厘米，宽1～2厘米，茎为木质，有些种类的竹笋可以食用，竹的开花周期长，繁殖器官材料不易获得，其营养体特征易受生长环境影响的，且竹枝杆挺拔，修长，四季青翠，凌霜傲雨，倍受中国人喜爱，与梅、兰、菊并称为四君子，与梅、松并称为岁寒三友，古今文人墨客，爱竹咏竹者众多，因此越来越多的人接受竹木家居，但是竹木质地较脆，需要经过一系列的处理才能使用，可以对竹木进行老化，增加竹木的硬度和质地，但是现有的老化装置，使用麻烦，且工作效率低，极不便于使用，为此，我们提出一种竹木条的老化装置。

技术实现要素：

本发明的主要目的在于提供一种竹木条的老化装置，可以有效解决背景技术中的问题。

为实现上述目的，本发明采取的技术方案为：

一种竹木条的老化装置，包括风干房、支架、档板、通风孔、风扇、进水管、电磁阀、喷头、电阻加热器、控制开关和plc控制器，所述风干房包括内板、隔热层和金属外壳、所述内板外边面均固定有电阻加热器，所述内板外侧设有隔热层，所述隔热层外表面固定有金属外壳，所述内板两侧顶部均设有通风孔，所述通风孔穿过隔热层和金属外壳，且通风孔内固定有风扇，所述风干房顶部中间设有进水管，且进水管底部位于风干房内部，所述进水管中间设有电磁阀，所述进水管底部固定有若干个喷头，所述风干房内设有若干组支架，所述支架内设有挡板，所述风干房一侧设有门，所述门内表面固定有控制开关，所述控制开关一侧固定有plc控制器。

进一步地，所述每组支架设有三组档板，且相邻的两块档板互相平行。

进一步地，所述电阻加热器和风扇均与控制开关电性连接。

进一步地，所述电磁阀与plc控制器输出端电性连接，且plc控制器型号为cqm1-id213。

进一步地，所述隔热层采用耐高温材料构成，且隔热层与电阻加热器之间有间隙。

进一步地，所述门为表面设有保温层的门。

与现有技术相比，本发明具有如下有益效果：

1、本发明在风干房的内板外表面固定有电阻加热器，通过电阻加热器使风干房内的温度升高，在通过通风孔内的风扇来增加风干房内的空气流动，从而将支架上的竹木条进行脱水老化，且每组支架设有三层档板，可以增加脱水老化竹木条的数量，增加工作效率，且在内板外侧设有隔热层，可以隔绝热量流失，且在隔热层外表面固定有金属外壳，可以对整个风干房进行保护。

2、本发明在风干房顶部设有进水管，且进水管底部位于风干房内部，且进水管底部设有若干组喷头，且进水管中间固定有电磁阀，且电磁阀与plc控制器电性连接，可以通过plc控制器控制电磁阀间隔固定的时间打开，对支架上的竹木条进行加湿，再进行脱水老化，多次重复可以增加竹木条的韧性和坚固性。

附图说明

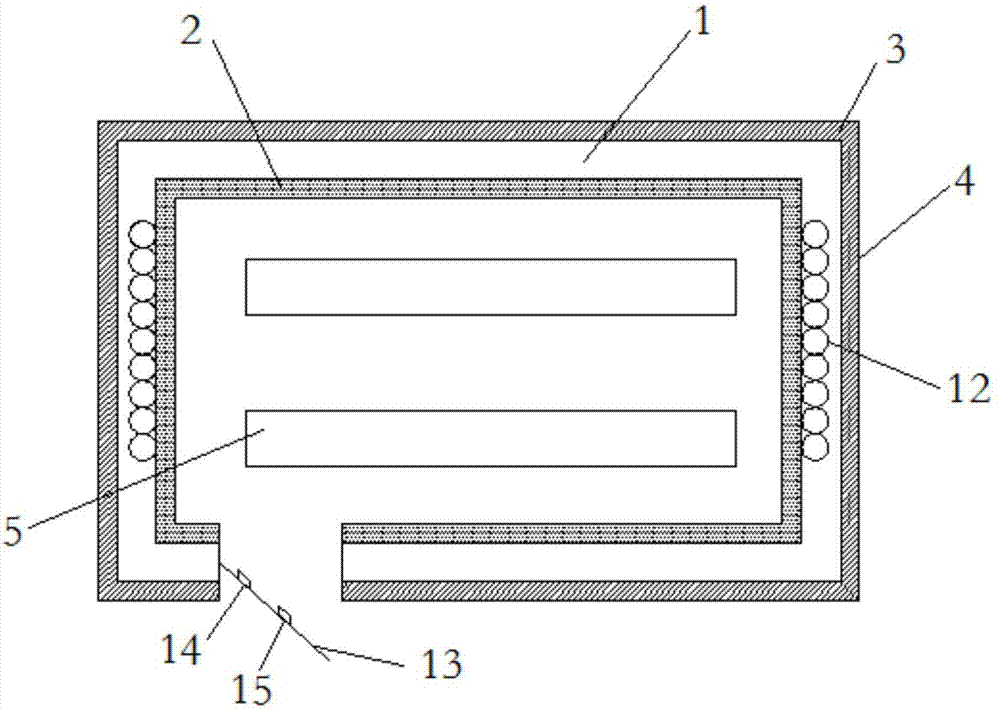

图1为本发明一种竹木条的老化装置的主视结构示意图。

图2为本发明一种竹木条的老化装置的俯视结构示意图。

图3为本发明一种竹木条的老化装置的支架结构示意图。

图中：1、风干房；2、内板；3、隔热层；4、金属外壳；5、支架；6、档板；7、通风孔；8、风扇；9、进水管；10、电磁阀；11、喷头；12、电阻加热器；13、门；14、控制开关；15、plc控制器。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

如图1-3所示，一种竹木条的老化装置，包括风干房1、支架5、档板6、通风孔7、风扇8、进水管9、电磁阀10、喷头11、电阻加热器12、控制开关14和plc控制器15，所述风干房1包括内板2、隔热层3和金属外壳4、所述内板2外边面均固定有电阻加热器12，所述内板2外侧设有隔热层3，所述隔热层3外表面固定有金属外壳4，所述内板2两侧顶部均设有通风孔7，所述通风孔7穿过隔热层3和金属外壳4，且通风孔7内固定有风扇8，所述风干房1顶部中间设有进水管9，且进水管9底部位于风干房1内部，所述进水管9中间设有电磁阀10，所述进水管9底部固定有若干个喷头11，所述风干房1内设有若干组支架5，所述支架5内设有挡板，所述风干房1一侧设有门13，所述门13内表面固定有控制开关14，所述控制开关14一侧固定有plc控制器15。

其中，所述每组支架5设有三组档板6，且相邻的两块档板6互相平行。

其中，所述电阻加热器12和风扇8均与控制开关14电性连接。

其中，所述电磁阀10与plc控制器15输出端电性连接，且plc控制器15型号为cqm1-id213。

其中，所述隔热层3采用耐高温材料构成，且隔热层3与电阻加热器12之间有间隙。

其中，所述门13为表面设有保温层的门。

需要说明的是，本发明为一种竹木条的老化装置，在风干房1的内板2外表面固定有电阻加热器12，通过电阻加热器12使风干房1内的温度升高，在通过通风孔7内的风扇8来增加风干房1内的空气流动，从而将支架5上的竹木条进行脱水老化，且每组支架5设有三层档板6，可以增加脱水老化竹木条的数量，增加工作效率，且在内板2外侧设有隔热层3，可以隔绝热量流失，且在隔热层3外表面固定有金属外壳4，可以对整个风干房1进行保护，且在风干房1顶部设有进水管9，且进水管9底部位于风干房1内部，且进水管9底部设有若干组喷头11，且今年水管9中间固定有电磁阀10，且电磁阀10与plc控制器15电性连接，可以通过plc控制器15控制电磁阀10间隔固定的时间打开，对支架5上的竹木条进行加湿，再进行脱水老化，多次重复可以增加竹木条的韧性和坚固性。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。

技术特征：

技术总结
本发明公开了一种竹木条的老化装置，包括风干房、支架、档板、通风孔、风扇、进水管、电磁阀、喷头、电阻加热器、控制开关和PLC控制器，所述风干房包括内板、隔热层和金属外壳、所述内板外边面均固定有电阻加热器，所述内板外侧设有隔热层，所述隔热层外表面固定有金属外壳，所述内板两侧顶部均设有通风孔，所述通风孔穿过隔热层和金属外壳，且通风孔内固定有风扇，所述风干房顶部中间设有进水管，且进水管底部位于风干房内部，所述进水管中间设有电磁阀，所述进水管底部固定有若干个喷头，所述风干房内设有若干组支架，本发明通过电阻加热器，是风干房内温度升高，使竹木脱水干燥，通过改变竹木的分子链，使竹木变的坚韧和坚固。
