一种与木工机械匹配的木屑集尘器的制作方法

本发明涉及木屑集尘器技术领域，尤其涉及一种与木工机械匹配的木屑集尘器。

背景技术：

木加工机械工作时往往会产生大量的木屑粉尘，被人吸入后会影响操作人员的身体健康，同时木屑飘入空气中，也会影响周围的环境卫生，木屑集尘器可以降低粉尘的影响。申请号为201720932176.x的实用新型公开了一种与木工机械匹配的木屑集尘器，包括集物箱和集灰盒，集物箱顶端设有入口，集物箱一侧设有过滤网一，过滤网一与集物箱之间设有涡轮风扇，集物箱内中部设有固定柱，固定柱内两侧设有滑槽，滑槽上设有与滑槽相适配的滑块，滑块两侧分别设有伸缩杆，伸缩杆远离固定柱一侧顶端设有刷头，集物箱内部顶端设有电机一，集物箱底端设有出口一，所述出口一底端设有收集盒，集物箱另一侧设有集灰盒，集物箱与集灰盒之间通过管道连接，集灰盒与管道连接侧设有过滤网二。有益效果：可以把位于集物箱内壁两侧的木屑粉尘清理的更加干净，保障集物箱的干净卫生，减少集灰盒内的粉尘残留量，使得粉尘可以得到集中处理。

由于木屑集尘器在使用一端时间后，两侧内壁上会落满灰尘，且不便于清理，时间久了就会影响木屑集尘器的工作质量，因此我们提出了一种与木工机械匹配的木屑集尘器用于解决上述问题。

技术实现要素：

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种与木工机械匹配的木屑集尘器。

为了实现上述目的，本发明采用了如下技术方案：

一种与木工机械匹配的木屑集尘器，包括收集盒，所述收集盒两侧内壁上焊接有固定板，所述固定板的底部焊接有固定柱，所述固定柱上开设有滑动腔，所述固定柱的底部焊接有l型支架，所述l型支架的顶部固定安装有第一电机，所述第一电机的输出轴上焊接有第一锥形齿轮，所述固定柱的一侧转动安装有转动杆，所述转动杆延伸至固定柱外的一端焊接有第二锥形齿轮，第二锥形齿轮与第一锥形齿轮相啮合，所述转动杆的另一端延伸至滑动腔内，并焊接有第三锥形齿轮，所述滑动腔的底侧内壁上转动安装有丝杆，所述丝杆上焊接有第四锥形齿轮，第四锥形齿轮与第三锥形齿轮相啮合，所述丝杆上螺纹连接有螺纹块，所述螺纹块的两侧均焊接有连接板，两个连接板上均开设有活动腔，两个活动腔内均滑动安装有安装板，两个安装板分别滑动安装在两个活动腔内，两个安装板相互远离的一侧均焊接有滑杆，两个滑杆上均焊接有齿条，两个滑杆相互远离的一端分别延伸至两个连接板外，并固定安装有除尘刷，两个连接板的顶部均固定安装有第二电机，两个第二电机的输出轴上均焊接有第五锥形齿轮，两个连接板的顶部均转动安装有第一转动柱，两个第一转动柱上均焊接有第六锥形齿轮，两个第六锥形齿轮分别与两个第五锥形齿轮相啮合，两个第一转动柱上均焊接有第一链轮，两个第一链轮上均啮合有链条，两个连接板的顶部均转动安装有第二转动柱，两个第二转动柱上均焊接有第二链轮，两个第二链轮分别通过两个链条与两个第一链轮传动连接，两个第二转动柱的底端分别延伸至两个活动腔内，并焊接有齿轮，两个齿轮分别与两个齿条相啮合，所述收集盒的底部开设有出孔，所述收集盒的底部活动安装有集尘盒，集尘盒位于出孔的正下方。

优选的，所述收集盒的底部对称开设有安装槽，集尘盒的顶部对称焊接有安装座，两个安装座分别活动安装在两个安装槽内，收集盒的两侧均活动安装有固定销，两个固定销相互靠近的一端分别延伸至两个安装槽内，并活动安装在两个安装座。

优选的，所述固定柱的一侧开设有转动孔，转动孔与滑动腔相连通，转动杆转动安装在转动孔内，转动孔内固定安装有第一轴承，第一轴承套设在转动杆上。

优选的，所述滑动腔的两侧内壁上均焊接有第一滑轨，螺纹块上套设有限位板，限位板的两侧均焊接有第一滑块，两个第一滑块分别滑动安装在两个第一滑轨上。

优选的，。

优选的，所述滑动腔的底侧内壁上开设有凹槽，丝杆转动安装在凹槽内，凹槽内固定安装有第二轴承，第二轴承套设在丝杆上。

优选的，所述固定柱的两侧均开设有滑动孔，两个滑动孔均与滑动腔相连通，两个连接板分别滑动安装在两个滑动孔内。

优选的，所述活动腔的顶侧内壁和底侧内壁上均焊接有第二滑轨，安装板的两侧均焊接有第二滑块，两个第二滑块分别滑动安装在两个第二滑轨上。

优选的，两个连接板相互远离的一侧均开设有连接孔，两个连接孔分别与两个活动腔相连通，两个滑杆分别滑动安装在两个连接孔内。

优选的，两个连接板的顶部均开设有通孔，两个通孔分别与两个活动腔相连通，两个第二转动柱分别转动安装在两个通孔内。

优选的，两个连接板的顶部均开设有转动槽，两个第一转动柱分别转动安装在两个转动槽内，两个转动槽内均固定安装有第三轴承，两个第三轴承分别套设在两个第一转动柱上。

与现有技术相比，本发明的有益效果是：

（1）通过第一电机、第一锥形齿轮、转动杆、第二锥形齿轮、第三锥形齿轮、丝杆、第四锥形齿轮、螺纹块和连接板的配合，第一电机的输出轴带动第一锥形齿轮转动，第一锥形齿轮带动第二锥形齿轮转动，第二锥形齿轮带动转动杆转动，转动杆带动第三锥形齿轮转动，第三锥形齿轮带动第四锥形齿轮转动，第四锥形齿轮带动丝杆转动，丝杆带动螺纹块移动，螺纹块带动连接板升降；

（2）通过滑杆、齿条、除尘刷、第二电机、第五锥形齿轮、第一转动柱、第六锥形齿轮、第一链轮、链条、第二转动柱、第二链轮和齿轮的配合，第二电机的输出轴带动第五锥形齿轮转动，第五锥形齿轮带动第六锥形齿轮转动，第六锥形齿轮带动第一转动柱转动，第一转动柱带动第一链轮转动，第一链轮带动链条移动，链条带动第二链轮转动，第二链轮带动第二转动柱转动，第二转动柱带动齿轮转动，齿轮带动齿条移动，齿条带动滑杆移动，滑杆带动除尘刷与收集盒的内壁相接触；

本发明便于清理收集盒两侧内壁的灰尘，提高木屑集尘器本体的使用寿命，结构简单，使用方便。

附图说明

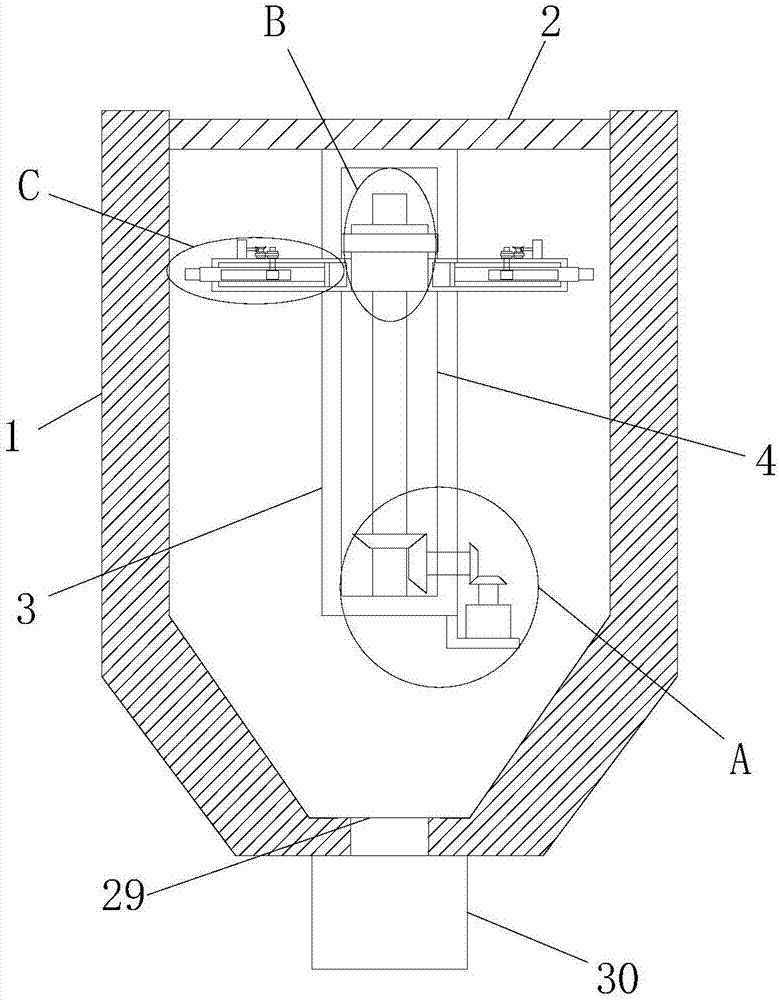

图1为本发明提出的一种与木工机械匹配的木屑集尘器的结构示意图；

图2为本发明提出的一种与木工机械匹配的木屑集尘器的a部分结构示意图；

图3为本发明提出的一种与木工机械匹配的木屑集尘器的b部分结构示意图；

图4为本发明提出的一种与木工机械匹配的木屑集尘器的c部分结构示意图；

图5为本发明提出的一种与木工机械匹配的木屑集尘器的d部分结构示意图。

图中：1收集盒、2固定板、3固定柱、4滑动腔、5l型支架、6第一电机、7第一锥形齿轮、8转动杆、9第二锥形齿轮、10第三锥形齿轮、11丝杆、12第四锥形齿轮、13螺纹块、14连接板、15活动腔、16安装板、17滑杆、18齿条、19除尘刷、20第二电机、21第五锥形齿轮、22第一转动柱、23第六锥形齿轮、24第一链轮、25链条、26第二转动柱、27第二链轮、28齿轮、29出孔、30集尘盒。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-5，一种与木工机械匹配的木屑集尘器，包括收集盒1，收集盒1两侧内壁上焊接有固定板2，固定板2的底部焊接有固定柱3，固定柱3上开设有滑动腔4，固定柱3的底部焊接有l型支架5，l型支架5的顶部固定安装有第一电机6，第一电机6的输出轴上焊接有第一锥形齿轮7，固定柱3的一侧转动安装有转动杆8，转动杆8延伸至固定柱3外的一端焊接有第二锥形齿轮9，第二锥形齿轮9与第一锥形齿轮7相啮合，转动杆8的另一端延伸至滑动腔4内，并焊接有第三锥形齿轮10，滑动腔4的底侧内壁上转动安装有丝杆11，丝杆11上焊接有第四锥形齿轮12，第四锥形齿轮12与第三锥形齿轮10相啮合，丝杆11上螺纹连接有螺纹块13，螺纹块13的两侧均焊接有连接板14，两个连接板14上均开设有活动腔15，两个活动腔15内均滑动安装有安装板16，两个安装板16分别滑动安装在两个活动腔15内，两个安装板16相互远离的一侧均焊接有滑杆17，两个滑杆17上均焊接有齿条18，两个滑杆17相互远离的一端分别延伸至两个连接板14外，并固定安装有除尘刷19，两个连接板14的顶部均固定安装有第二电机20，两个第二电机20的输出轴上均焊接有第五锥形齿轮21，两个连接板14的顶部均转动安装有第一转动柱22，两个第一转动柱22上均焊接有第六锥形齿轮23，两个第六锥形齿轮23分别与两个第五锥形齿轮21相啮合，两个第一转动柱22上均焊接有第一链轮24，两个第一链轮24上均啮合有链条25，两个连接板14的顶部均转动安装有第二转动柱26，两个第二转动柱26上均焊接有第二链轮27，两个第二链轮27分别通过两个链条25与两个第一链轮24传动连接，两个第二转动柱26的底端分别延伸至两个活动腔15内，并焊接有齿轮28，两个齿轮28分别与两个齿条18相啮合，收集盒1的底部开设有出孔29，收集盒1的底部活动安装有集尘盒30，集尘盒30位于出孔29的正下方，通过第一电机6、第一锥形齿轮7、转动杆8、第二锥形齿轮9、第三锥形齿轮10、丝杆11、第四锥形齿轮12、螺纹块13和连接板14的配合，第一电机6的输出轴带动第一锥形齿轮7转动，第一锥形齿轮7带动第二锥形齿轮9转动，第二锥形齿轮9带动转动杆8转动，转动杆8带动第三锥形齿轮10转动，第三锥形齿轮10带动第四锥形齿轮12转动，第四锥形齿轮12带动丝杆11转动，丝杆11带动螺纹块13移动，螺纹块13带动连接板14升降；通过滑杆17、齿条18、除尘刷19、第二电机20、第五锥形齿轮21、第一转动柱22、第六锥形齿轮23、第一链轮24、链条25、第二转动柱26、第二链轮27和齿轮28的配合，第二电机20的输出轴带动第五锥形齿轮21转动，第五锥形齿轮21带动第六锥形齿轮23转动，第六锥形齿轮23带动第一转动柱22转动，第一转动柱22带动第一链轮24转动，第一链轮24带动链条25移动，链条25带动第二链轮27转动，第二链轮27带动第二转动柱26转动，第二转动柱26带动齿轮28转动，齿轮28带动齿条18移动，齿条18带动滑杆17移动，滑杆17带动除尘刷19与收集盒1的内壁相接触；本发明便于清理收集盒1两侧内壁的灰尘，提高木屑集尘器本体的使用寿命，结构简单，使用方便。

本实施例中，收集盒1的底部对称开设有安装槽，集尘盒30的顶部对称焊接有安装座，两个安装座分别活动安装在两个安装槽内，收集盒1的两侧均活动安装有固定销，两个固定销相互靠近的一端分别延伸至两个安装槽内，并活动安装在两个安装座上，固定柱3的一侧开设有转动孔，转动孔与滑动腔4相连通，转动杆8转动安装在转动孔内，转动孔内固定安装有第一轴承，第一轴承套设在转动杆8上，滑动腔4的两侧内壁上均焊接有第一滑轨，螺纹块13上套设有限位板，限位板的两侧均焊接有第一滑块，两个第一滑块分别滑动安装在两个第一滑轨上，滑动腔4的底侧内壁上开设有凹槽，丝杆11转动安装在凹槽内，凹槽内固定安装有第二轴承，第二轴承套设在丝杆11上，固定柱3的两侧均开设有滑动孔，两个滑动孔均与滑动腔4相连通，两个连接板14分别滑动安装在两个滑动孔内，活动腔15的顶侧内壁和底侧内壁上均焊接有第二滑轨，安装板16的两侧均焊接有第二滑块，两个第二滑块分别滑动安装在两个第二滑轨上，两个连接板14相互远离的一侧均开设有连接孔，两个连接孔分别与两个活动腔15相连通，两个滑杆17分别滑动安装在两个连接孔内，两个连接板14的顶部均开设有通孔，两个通孔分别与两个活动腔15相连通，两个第二转动柱26分别转动安装在两个通孔内，两个连接板14的顶部均开设有转动槽，两个第一转动柱22分别转动安装在两个转动槽内，两个转动槽内均固定安装有第三轴承，两个第三轴承分别套设在两个第一转动柱22上，通过第一电机6、第一锥形齿轮7、转动杆8、第二锥形齿轮9、第三锥形齿轮10、丝杆11、第四锥形齿轮12、螺纹块13和连接板14的配合，第一电机6的输出轴带动第一锥形齿轮7转动，第一锥形齿轮7带动第二锥形齿轮9转动，第二锥形齿轮9带动转动杆8转动，转动杆8带动第三锥形齿轮10转动，第三锥形齿轮10带动第四锥形齿轮12转动，第四锥形齿轮12带动丝杆11转动，丝杆11带动螺纹块13移动，螺纹块13带动连接板14升降；通过滑杆17、齿条18、除尘刷19、第二电机20、第五锥形齿轮21、第一转动柱22、第六锥形齿轮23、第一链轮24、链条25、第二转动柱26、第二链轮27和齿轮28的配合，第二电机20的输出轴带动第五锥形齿轮21转动，第五锥形齿轮21带动第六锥形齿轮23转动，第六锥形齿轮23带动第一转动柱22转动，第一转动柱22带动第一链轮24转动，第一链轮24带动链条25移动，链条25带动第二链轮27转动，第二链轮27带动第二转动柱26转动，第二转动柱26带动齿轮28转动，齿轮28带动齿条18移动，齿条18带动滑杆17移动，滑杆17带动除尘刷19与收集盒1的内壁相接触；本发明便于清理收集盒1两侧内壁的灰尘，提高木屑集尘器本体的使用寿命，结构简单，使用方便。

本实施例中，第一电机6和第二电机20上都设有控制开关，第一电机6和第二电机20都通过蓄电池供电，使用的时候，首先启动第二电机20，第二电机20的输出轴带动第五锥形齿轮21转动，第五锥形齿轮21带动第六锥形齿轮23转动，第六锥形齿轮23带动第一转动柱22转动，第一转动柱22带动第一链轮24转动，第一链轮24带动链条25移动，链条25带动第二链轮27转动，第二链轮27带动第二转动柱26转动，第二转动柱26带动齿轮28转动，齿轮28带动齿条18移动，齿条18带动滑杆17移动，滑杆17带动除尘刷19与收集盒1的内壁相接触，然后启动第一电机6，第一电机6的输出轴带动第一锥形齿轮7转动，第一锥形齿轮7带动第二锥形齿轮9转动，第二锥形齿轮9带动转动杆8转动，转动杆8带动第三锥形齿轮10转动，第三锥形齿轮10带动第四锥形齿轮12转动，第四锥形齿轮12带动丝杆11转动，丝杆11带动螺纹块13移动，螺纹块13带动连接板14升降，除尘刷19通过与内壁接触，进行清理，灰尘通过出孔29流入集尘盒30内，方便收集，便于清理收集盒1两侧内壁的灰尘，提高木屑集尘器本体的使用寿命。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
