一种套装门生产用切割机的废料收集机构的制作方法

本实用新型涉及套装门生产设备技术领域，尤其涉及一种套装门生产用切割机的废料收集机构。

背景技术：

套装门一般是指以实木作为主材，外压贴中密度板作为平衡层，以国产或进口天然木皮作为饰面，经过高温热压后制成，外喷饰高档环保木器漆的复合门，目前切割机对套装门进行切割后会产生很多的废屑，这些废屑不方便进行收集清理，因此我们提出了一种套装门生产用切割机的废料收集机构用于解决上述问题。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种套装门生产用切割机的废料收集机构。

为了实现上述目的，本实用新型采用了如下技术方案：

一种套装门生产用切割机的废料收集机构，包括切割机本体，所述切割机本体的底部焊接有底座，切割机本体的输出轴上焊接有切割片，底座的两侧均开设有滑动槽，底座的一侧固定安装有收集箱，滑动槽远离收集箱的一侧内壁上开设有安装槽，安装槽内安装有推杆电机，推杆电机的输出轴上焊接有位于相对应滑动槽内的滑动板，两个滑动板相互远离的一侧均延伸至滑动槽的外侧，两个滑动板相互远离的一侧顶部均焊接有竖直板，竖直板的顶部延伸至底座的上方，两个竖直板相互靠近的一侧均开设有位于底座上方的矩形槽，两个矩形槽内滑动安装有同一个清理板，两个矩形槽相互远离的一侧内壁上均开设有移动孔，移动孔内滑动安装有柱形块，清理板的两侧均开设有柱形槽，与柱形槽处于同一水平轴线上的两个柱形块分别与相对应的柱形槽相卡装。

优选的，位于同一水平轴线上的两个柱形块相互远离的一侧均焊接有把手，且把手上设有防滑螺纹。

优选的，所述推杆电机远离收集箱的一侧焊接有安装板，且推杆电机通过安装板螺纹固定于安装槽远离安装槽开口的一侧内壁上。

优选的，位于同一个竖直板上的柱形块的数量为二到四个，且位于同一个竖直板上的二到四个柱形块位于同一竖直轴线上。

优选的，所述柱形槽的侧壁上安装有密封圈，且与柱形槽处于同一水平轴线上的两个柱形块分别与相对应密封圈的内侧滑动连接。

优选的，两个滑动板对称设置，且滑动板与相对应的滑动槽的内壁滑动连接。

与现有技术相比，本实用新型的有益效果是：

(1)、通过切割机本体、底座、切割片、推杆电机、滑动板、竖直板、清理板和收集箱相配合，启动推杆电机，推杆电机的输出轴带动滑动板进行移动，滑动板带动竖直板进行移动，竖直板带动清理板进行移动，方便清理切割机本体在切割的时候所产生的废屑；

(2)、通过清理板、柱形块、柱形槽和把手相配合，当清理一遍后，拉动清理板，使其上升至一定的高度，推动与柱形槽处于同一水平轴线上的把手，把手带动柱形块进行移动，使得柱形块卡入柱形槽内，对清理板进行固定，启动推杆电机，使得清理板回复原位，重复上述操作，多次对废屑进行清理。

本实用新型结构简单，安装方便，经济实用，通过推杆电机和清理板，方便清理切割机本体在切割的时候所产生的废屑，并且通过柱形块和柱形槽，便于清理板回复原位。

附图说明

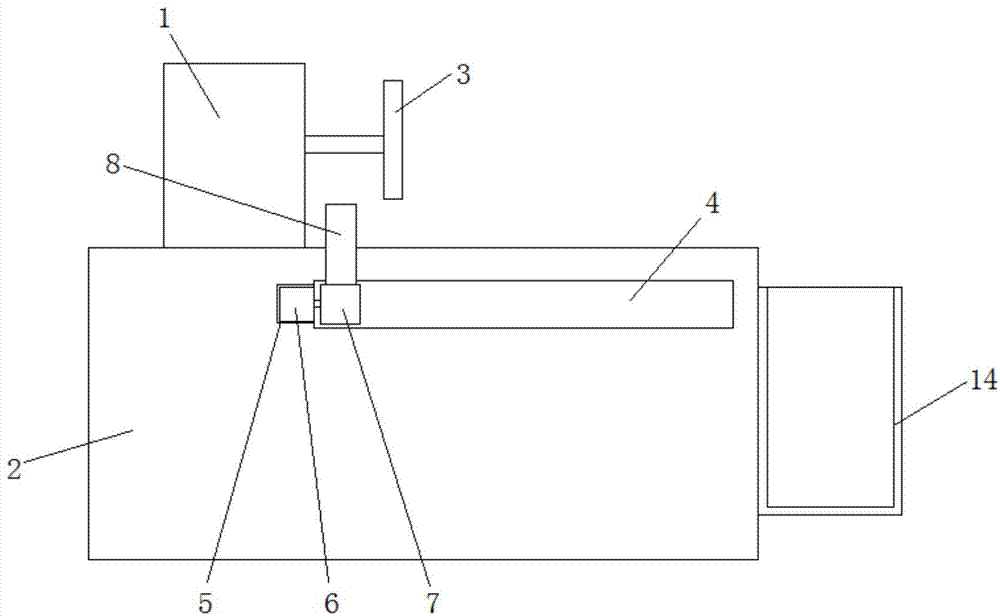

图1为本实用新型提出的一种套装门生产用切割机的废料收集机构的结构示意图；

图2为本实用新型提出的一种套装门生产用切割机的废料收集机构的侧视结构示意图。

图中：1切割机本体、2底座、3切割片、4滑动槽、5安装槽、6推杆电机、 7滑动板、8竖直板、9矩形槽、10清理板、11移动孔、12柱形块、13柱形槽、 14收集箱、15把手。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种套装门生产用切割机的废料收集机构，包括切割机本体1，切割机本体1的底部焊接有底座2，切割机本体1的输出轴上焊接有切割片3，底座2的两侧均开设有滑动槽4，底座2的一侧固定安装有收集箱14，滑动槽4 远离收集箱14的一侧内壁上开设有安装槽5，安装槽5内安装有推杆电机6，推杆电机6的输出轴上焊接有位于相对应滑动槽4内的滑动板7，两个滑动板7相互远离的一侧均延伸至滑动槽4的外侧，两个滑动板7相互远离的一侧顶部均焊接有竖直板8，竖直板8的顶部延伸至底座2的上方，两个竖直板8相互靠近的一侧均开设有位于底座2上方的矩形槽9，两个矩形槽9内滑动安装有同一个清理板10，两个矩形槽9相互远离的一侧内壁上均开设有移动孔11，移动孔11 内滑动安装有柱形块12，清理板10的两侧均开设有柱形槽13，与柱形槽13处于同一水平轴线上的两个柱形块12分别与相对应的柱形槽13相卡装，通过切割机本体1、底座2、切割片3、推杆电机6、滑动板7、竖直板8、清理板10和收集箱14相配合，启动推杆电机6，推杆电机6的输出轴带动滑动板7进行移动，滑动板7带动竖直板8进行移动，竖直板8带动清理板10进行移动，方便清理切割机本体1在切割的时候所产生的废屑；通过清理板10、柱形块12、柱形槽 13和把手15相配合，当清理一遍后，拉动清理板10，使其上升至一定的高度，推动与柱形槽13处于同一水平轴线上的把手15，把手15带动柱形块12进行移动，使得柱形块12卡入柱形槽13内，对清理板10进行固定，启动推杆电机6，使得清理板10回复原位，重复上述操作，多次对废屑进行清理，本实用新型结构简单，安装方便，经济实用，通过推杆电机6和清理板10，方便清理切割机本体1在切割的时候所产生的废屑，并且通过柱形块12和柱形槽13，便于清理板10回复原位。

本实用新型中，位于同一水平轴线上的两个柱形块12相互远离的一侧均焊接有把手15，且把手15上设有防滑螺纹，推杆电机6远离收集箱14的一侧焊接有安装板，且推杆电机6通过安装板螺纹固定于安装槽5远离安装槽5开口的一侧内壁上，位于同一个竖直板8上的柱形块12的数量为二到四个，且位于同一个竖直板8上的二到四个柱形块12位于同一竖直轴线上，柱形槽13的侧壁上安装有密封圈，且与柱形槽13处于同一水平轴线上的两个柱形块12分别与相对应密封圈的内侧滑动连接，两个滑动板7对称设置，且滑动板7与相对应的滑动槽4的内壁滑动连接，通过切割机本体1、底座2、切割片3、推杆电机6、滑动板7、竖直板8、清理板10和收集箱14相配合，启动推杆电机6，推杆电机6 的输出轴带动滑动板7进行移动，滑动板7带动竖直板8进行移动，竖直板8 带动清理板10进行移动，方便清理切割机本体1在切割的时候所产生的废屑；通过清理板10、柱形块12、柱形槽13和把手15相配合，当清理一遍后，拉动清理板10，使其上升至一定的高度，推动与柱形槽13处于同一水平轴线上的把手15，把手15带动柱形块12进行移动，使得柱形块12卡入柱形槽13内，对清理板10进行固定，启动推杆电机6，使得清理板10回复原位，重复上述操作，多次对废屑进行清理，本实用新型结构简单，安装方便，经济实用，通过推杆电机6和清理板10，方便清理切割机本体1在切割的时候所产生的废屑，并且通过柱形块12和柱形槽13，便于清理板10回复原位。

工作原理：使用中，启动推杆电机6，推杆电机6的输出轴带动滑动板7进行移动，使得滑动板7在滑动槽4的内壁上进行滑动，滑动板7带动竖直板8 进行移动，竖直板8带动清理板10进行移动，方便清理切割机本体1在切割的时候所产生的废屑，当清理一遍后，拉动清理板10，使其上升至一定的高度，清理板10在矩形槽9内进行滑动，推动与柱形槽13处于同一水平轴线上的把手 15，把手15带动柱形块12进行移动，柱形块12在移动孔11的内壁上进行滑动，使得柱形块12卡入柱形槽13内，对清理板10进行固定，启动推杆电机6，使得清理板10回复原位，重复上述操作，多次对废屑进行清理。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
