控制方法及洗涤设备与流程

本发明涉及控制技术领域，更具体地说，涉及一种控制方法及洗涤设备。

背景技术：

目前，在对洗涤设备(如，洗衣设备、干衣设备等)进行生产测试、售后服务或故障信息查询维护等控制时，通常采用外接专用监控设备或者PC机与洗涤设备进行通讯，实现对洗涤设备的控制。

显然，传统的对洗涤设备的控制方式不仅需要工作人员携带外接设备，且到洗涤设备现场后，需要工作人员接线通过导线外接设备和洗涤设备进行连接，以便外接设备和洗涤设备进行通讯，不但工作人员的负担重，还影响工作人员的工作效率。

技术实现要素：

本发明的目的是提供一种控制方法及洗涤设备，以减轻工作人员的负担，提高工作人员的效率。

为实现上述目的，本发明提供了如下技术方案：

一种控制方法，应用于洗涤设备，包括：

接收操作体针对第一虚拟按键的第一触控操作；

响应于所述第一触控操作，判断所述第一虚拟按键的类型；

若所述第一虚拟按键为与洗涤功能关联的第一类虚拟按键，显示洗涤功能界面；

若所述第一虚拟按键为与非洗涤功能关联的第二类虚拟按键，显示鉴权界面；接收输入的密码；基于所述密码进行鉴权；当鉴权通过时，显示与所述密码对应的非洗涤功能界面；

当接收操作体针对所述非洗涤功能界面中的第二虚拟按键的第二触控操作时，响应于所述第二触控操作，控制所述洗涤设备按照与所述第二虚拟按键对应的运行模式运行。

上述方法，优选的，所述非洗涤功能界面显示与如下功能关联的虚拟按键中的至少一个虚拟按键：

生产测试、实时运行状态监控、售后安装调试、历史故障数据查询、数据管理、程序升级。

上述方法，优选的，所述接收输入的密码，包括：

接收用户输入的密码。

上述方法，优选的，所述接收输入的密码，包括：

通过近距离通信模块向用户携带的便携式移动通信终端发送密码获取请求；所述密码获取请求中包含所述洗涤设备的唯一识别码；

接收所述便携式移动通信终端发送的密码；所述密码为：厂家服务器在接收到所述便携式移动通信终端发送的所述洗涤设备的唯一识别码后，向所述便携式移动通信终端发送的与所述洗涤设备的唯一识别码对应的密码。

一种洗涤设备，包括：触摸显示屏和控制器；其中，

所述触摸显示屏用于，与用户进行交互，实现显示输出和接收触控输入操作；

所述控制器用于，接收操作体针对第一虚拟按键的第一触控操作；响应于所述第一触控操作，判断所述第一虚拟按键的类型；若所述第一虚拟按键为与洗涤功能关联的第一类虚拟按键，显示洗涤功能界面；若所述第一虚拟按键为与非洗涤功能关联的第二类虚拟按键，显示鉴权界面；接收输入的密码；基于所述密码进行鉴权；当鉴权通过时，显示与所述密码对应的非洗涤功能界面；当接收操作体针对所述非洗涤功能界面中的第二虚拟按键的第二触控操作时，响应于所述第二触控操作，控制所述洗涤设备按照与所述第二虚拟按键对应的运行模式运行。

上述洗涤设备，优选的，所述非洗涤功能界面显示与如下功能关联的虚拟按键中的至少一个虚拟按键：

生产测试、实时运行状态监控、售后安装调试、历史故障数据查询、数据管理、程序升级。

上述洗涤设备，优选的，所述控制器用于接收输入的密码，包括：

所述控制器用于，接收用户输入的密码。

上述洗涤设备，优选的，所述控制器用于接收输入的密码，包括：

所述控制器用于，通过近距离通信模块向用户携带的便携式移动通信终端发送密码获取请求；所述密码获取请求中包含所述洗涤设备的唯一识别码；接收所述便携式移动通信终端发送的密码；所述密码为：厂家服务器在接收到所述便携式移动通信终端发送的所述洗涤设备的唯一识别码后，向所述便携式移动通信终端发送的与所述洗涤设备的唯一识别码对应的密码。

上述洗涤设备，优选的，所述触摸显示屏为点阵液晶显示屏。

通过以上方案可知，本申请提供的一种控制方法及洗涤设备，通过洗涤设备自带的触摸屏显示用于启动洗涤功能和非洗涤功能的虚拟按键，当用户针对用于启动洗涤功能的虚拟按键进行操作时，显示洗涤功能界面；当用户针对用于启动非洗涤功能的虚拟按键进行操作时，对用户进行鉴权，鉴权通过后显示非洗涤功能界面；当用户针对非洗涤功能界面中的虚拟按键进行操作时，控制洗衣机按照与所操作的虚拟按键对应的运行模式运行，实现非洗涤功能。从而可以实现在不借助外接专用设备和PC机的情况下对洗涤设备在出厂前的各项实验测试以及出厂后的售后维护，减轻各环节工作人员的负担，而且无需接线，有助于生成、测试、维护环节中环境的整洁，同时提高工作人员的安全性及工作效率。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本发明实施例提供的控制方法的一种实现流程图；

图2为本发明实施例提供的接收输入的密码的一种实现流程图；

图3为本发明实施例提供的洗涤设备的一种结构示意图。

说明书和权利要求书及上述附图中的术语“第一”、“第二”、“第三”“第四”等(如果存在)是用于区别类似的部分，而不必用于描述特定的顺序或先后次序。应该理解这样使用的数据在适当情况下可以互换，以便这里描述的本申请的实施例能够以除了在这里图示的以外的顺序实施。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有付出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

本发明实施例提供的控制方法应用于洗涤设备中，该洗涤设备可以为：洗衣设备，干衣设备，集洗衣和干衣功能于一体的设备，烫平设备、熨平设备、折叠设备等。该洗涤设备配置有触摸显示屏。

请参阅图1，图1为本发明实施例提供的控制方法的一种实现流程图，可以包括：

步骤S11：接收操作体针对第一虚拟按键的第一触控操作；

操作体可以是用户身体的一部分，如手指。

本发明实施例中，洗涤设备在上电开机后，触摸屏显示两种虚拟按键，除了显示与洗涤功能相关联的虚拟按键外，还显示与非洗涤功能相关联的虚拟按键。

与非洗涤功能相关联的虚拟按键主要是针对设备生产管理人员进行特定的操作而设置的按键。非洗涤功能可以是指：生产测试、实时运行状态监控、售后安装调试、历史故障数据查询、数据管理、程序升级等等。

步骤S12：响应于第一触控操作，判断第一虚拟按键的类型；

判断第一虚拟按键的类型是指，判断第一虚拟按键是与洗涤功能相关联，还是与非洗涤功能相关联。

步骤S13：若第一虚拟按键为用于启动洗涤功能的第一类虚拟按键，显示洗涤功能界面；

洗涤功能界面显示与洗衣程序相关的虚拟按键，如：洗涤时长选择按键、洗衣类型选择按键、洗衣力度选择按键等等。

步骤S14：若第一虚拟按键为用于启动非洗涤功能的第二类虚拟按键，显示鉴权界面；接收输入的密码；基于密码进行鉴权；当鉴权通过时，显示与所述密码对应的非洗涤功能界面；

本发明实施例中，若想对洗涤设备进行特定的操作，需要获得授权。以避免普通的消费者用户对洗涤设备进行特定的操作使得洗涤设备无法实现洗涤功能，影响普通的消费者用户的正常使用。

鉴权界面可以显示图形输入界面，由用户输入图形进行鉴权；或者，鉴权界面可以显示虚拟键盘，由用户通过虚拟键盘输入字符进行鉴权。

非洗涤功能界面中显示与上述特定操作相关的虚拟按键，如用于生产测试的虚拟按键、用于实时运行状态监控的虚拟按键、用于售后安装调试的虚拟按键、用于历史故障数据查询的虚拟按键、用于数据管理的虚拟按键、用于程序升级的虚拟按键等等。非洗涤功能界面可以显示上述虚拟按键中的至少一个。

本发明实施例中，根据功能的重要性将非洗涤功能划分为不同的授权等级，并对不同授权等级的非洗涤功能设置不同的密码。其中，授权等级越高，表征非洗涤功能的重要性越强，授权等级越低，表征非洗涤功能的重要性越弱。这样，当接收到的密码不同时，在鉴权通过后，显示的非洗涤功能界面也不同。

本发明实施例中，当鉴权通过时，非洗涤功能界面可以只显示与输入的密码对应授权等级的非洗涤功能相关的虚拟按键，以及与授权等级低于密码对应授权等级的非洗涤功能相关的虚拟按键。

例如，若将非洗涤功能划分为两个授权等级，即授权等级一和授权等级二，授权等级一对应的密码为第一密码，授权等级二对应的密码为第二密码。则，若接收的密码为第一密码，则鉴权通过后，非洗涤功能界面只显示与授权等级一对应的非洗涤功能相关的虚拟按键，而不显示与授权等级二对应非洗涤功能相关的虚拟按键；若接收的密码为第二密码，则鉴权通过后，除了显示与授权等级二对应的非洗涤功能相关的虚拟按键外，还显示与授权等级一对应的非洗涤功能相关的虚拟按键。

在一可选的实施例中，若将非洗涤功能划分为两个授权等级，则较低授权等级对应密码可以是洗涤设备的控制器中内置的统一的静态密码。即同一型号的洗涤设备，密码相同且固定不变。

步骤S15：在显示非洗涤功能界面后，若接收操作体针对非洗涤功能界面中的第二虚拟按键的第二触控操作，则响应于第二触控操作，控制洗涤设备按照与第二虚拟按键对应的运行模式运行，实现对洗涤设备的管理控制。

若第二触控操作是针对非洗涤功能界面中的第二虚拟按键的触控操作，则响应于第二触控操作，执行与第二虚拟按键对应的非洗涤程序以实现相应的非洗涤功能，如生产测试、实时运行状态监控、售后安装调试、历史故障数据查询、数据管理、程序升级等。

若第二触控操作是针对洗涤功能界面中的第二虚拟按键的触控操作，则响应于第二触控操作，执行与第二虚拟按键对应的洗涤程序以实现相应的洗涤功能。

可以通过执行预置的程序实现不同运行模式的运行。本发明实施例中，不同的运行模式对应不同的功能。

由于每一个非洗涤功能的实现可能需要用户多次与洗涤设备进行交互，基于此，在一可选的实施例中，响应于第二触控操作，控制洗涤设备按照与第二虚拟按键对应的运行模式运行的一种实现方式可以为：

响应于第二触控操作，显示与第二虚拟按键对应的非洗涤功能子界面。该子界面显示与实现第二虚拟按键所需要实现的功能对应的至少一个子虚拟按键和/或至少一个输入框，用户可以通过输入框输入信息，以便于用户通过子虚拟按键和/或输入框与洗涤设备进行交互，使得洗涤设备按照与第二虚拟按键对应的运行模式运行。

例如，若用户针对生产测试按键进行触控操作，则显示与生产测试功能对应的界面，该界面上可以显示测试相关的虚拟按键，还可以显示洗涤设备的实时状态。若用户针对数据管理按键进行触控操作，则显示与数据管理功能对应的界面，该界面上可以显示用于触发数据上传的虚拟按键，用于触发数据存储的虚拟按键等。若用户针对历史故障数据查询按键进行触控操作，则显示与历史故障数据查询功能对应的界面，该界面上可以显示时间段选择虚拟按键，或者显示用于输入时间的输入框等。若用户针对售后安装调试按键进行触控操作，则显示与调试功能对应的界面，该界面上可以显示负载控制按键，具体可以设置多个负载控制按键，不同的负载控制按键对应洗涤设备的不同负载，用户对不同的负载控制按键进行触控操作，以便对洗涤设备的不同的负载进行调试。

本发明实施例提供的应用于洗涤设备的控制方法，通过洗涤设备自带的触摸屏显示用于启动洗涤功能和非洗涤功能的虚拟按键，当用户针对用于启动洗涤功能的虚拟按键进行操作时，显示洗涤功能界面；当用户针对用于启动非洗涤功能的虚拟按键进行操作时，对用户进行鉴权，鉴权通过后显示非洗涤功能界面；当用户针对非洗涤功能界面中的虚拟按键进行操作时，控制洗衣机按照与所操作的虚拟按键对应的运行模式运行，实现非洗涤功能。从而可以实现在不借助外接专用设备和PC机的情况下对洗涤设备在出厂前的各项实验测试以及出厂后的售后维护，减轻各环节工作人员的负担，而且无需接线，有助于生成、测试、维护环节中环境的整洁，同时提高工作人员的安全性及工作效率。

上述实施例中，可选的，接收输入的密码的一种实现方式可以为：接收用户输入的密码，即该密码可以是用户手动输入的密码。

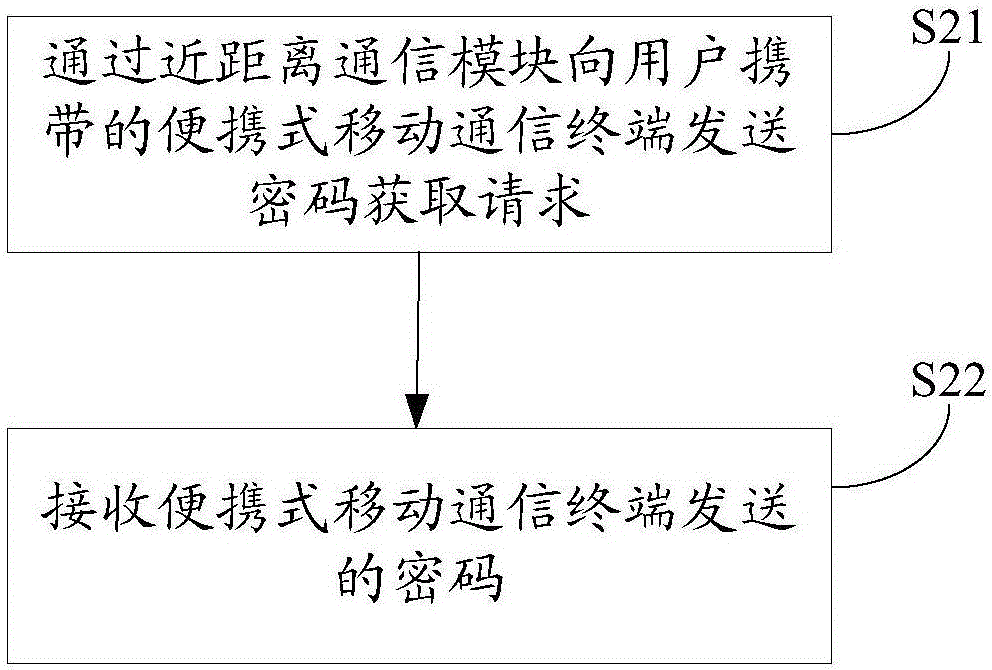

在另一可选的实施例中，接收输入的密码的一种实现流程图如图2所示，可以包括：

步骤S21：通过近距离通信模块向用户携带的便携式移动通信终端发送密码获取请求；该密码获取请求中包含洗涤设备的唯一识别码；

近距离通信模块可以为NFC(Near Field Communication)通信模块，或蓝牙通信模块等。

可以在接收到用户触发的获取密码的指令后，通过近距离通信模块向用户携带的便携式移动通信终端发送密码获取请求。

在一可选的实施例中，可以在鉴权界面显示密码类型(即密码对应的授权等级)选项，若用户选择较高授权等级，则触发生成获取密码的指令，响应于该指令，通过近距离通信模块向用户携带的便携式移动通信终端发送密码获取请求。

步骤S22：接收便携式移动通信终端发送的密码；该密码为：厂家服务器在接收到便携式移动通信终端发送的洗涤设备的唯一识别码后，向便携式移动通信终端发送的与洗涤设备的唯一识别码对应的密码。

便携式移动通信终端接收到洗涤设备发送的密码获取请求后，将密码获取请求中携带的洗涤设备的唯一识别码发送给厂家服务器，厂家服务器根据洗涤设备的唯一识别码将对应的密码发送给便携式移动通信终端，便携式移动通信终端通过近距离通信模块将密码发送给洗涤设备进行鉴权。便携式移动通信终端接收到密码后，还可以显示该密码。

本发明实施例中，厂家服务器发送的密码可以是动态密码。即厂家服务器定期或不定期对密码进行更新，提高了鉴权的有效性。具体的，厂家服务器可以根据设备的唯一识别码以及当前时间，通过一定的密钥生成算法生成上述密码，将生成的密码及计算密码所用的时间值发送给便携式移动通信终端，便携式移动通信终端将密码及计算密码所用的时间值发送给洗涤设备，洗涤设备在接收到便携式移动通信终端发送的密码后，基于设备的唯一标识码及上述时间值，通过相同的密钥生成算法生成密码，将生成的密码与接收到的密码进行比对，当对比结果为二者相同时，确定鉴权通过，否则，鉴权不通过。

本发明实施例中，由洗涤设备和便携式移动通信终端进行交互进行自动鉴权，进一步简化了用户操作。便携式移动通信终端可以是手机、平板电脑等，该便携式移动通信终端装载有用于与洗涤设备和厂家服务器通信的应用软件。

图2所示实施例中，便携式移动通信终端在接收到厂家服务器发送密码后，主动将密码发送给洗涤设备。在另一可选的实施例中，便携式移动通信终端在接收到厂家服务器发送密码后，可以不向洗涤设备发送，而是显示该密码，由用户将该密码手动输入到洗涤设备进行鉴权。

在另一可选的实施例中，当鉴权通过时，非洗涤功能界面可以显示与所有授权等级的非洗涤功能相关的虚拟按键。也就是说，当鉴权通过时，非洗涤功能界面除了显示与输入的密码对应授权等级的非洗涤功能相关的虚拟按键，以及与授权等级低于密码对应授权等级的非洗涤功能相关的虚拟按键(为便于叙述，将这些虚拟按键记为低等级虚拟按键)外，还显示授权等级高于密码对应授权等级的非洗涤功能相关的虚拟按键(为便于叙述，将这些虚拟按键记为高等级虚拟按键)。

但是，当用户在该非洗涤功能界面对高等级虚拟按键进行操作时，不对用户的操作进行响应(即不按照与虚拟按键对应的运行模式运行)，并显示另一鉴权界面，提示用户输入密码进行鉴权。而只有当用户对低等级虚拟按键进行操作时，才对用户操作进行响应(即按照与虚拟按键对应的运行模式运行)。

与方法实施例相对应，本发明实施例还提供一种洗涤设备，本发明实施例提供的洗涤设备的一种结构示意图如图3所示，可以包括：

触摸显示屏31和控制器32其中，

触摸显示屏31用于，与用户进行交互，实现显示输出和接收触控输入操作；

控制器32用于，接收操作体针对第一虚拟按键的第一触控操作；响应于第一触控操作，判断第一虚拟按键的类型；若第一虚拟按键为与洗涤功能关联的第一类虚拟按键，显示洗涤功能界面；若第一虚拟按键为与非洗涤功能关联的第二类虚拟按键，显示鉴权界面；接收输入的密码；基于密码进行鉴权；当鉴权通过时，显示与密码对应的非洗涤功能界面；当接收操作体针对非洗涤功能界面中的第二虚拟按键的第二触控操作时，响应于第二触控操作，控制洗涤设备按照与第二虚拟按键对应的运行模式运行。

操作体可以是用户身体的一部分，如手指。

本发明实施例中，洗涤设备在上电开机后，触摸屏显示两种虚拟按键，除了显示与洗涤功能相关联的虚拟按键外，还显示与非洗涤功能相关联的虚拟按键。

与非洗涤功能相关联的虚拟按键主要是针对设备生产管理人员进行特定的操作而设置的按键。非洗涤功能可以是指：生产测试、实时运行状态监控、售后安装调试、历史故障数据查询、数据管理、程序升级等等。

判断第一虚拟按键的类型是指，判断第一虚拟按键是与洗涤功能相关联，还是与非洗涤功能相关联。

洗涤功能界面显示与洗衣程序相关的虚拟按键，如：洗涤时长选择按键、洗衣类型选择按键、洗衣力度选择按键等等。

非洗涤功能界面中显示与特定操作相关的虚拟按键，如用于生产测试的虚拟按键、用于实时运行状态监控的虚拟按键、用于售后安装调试的虚拟按键、用于历史故障数据查询的虚拟按键、用于数据管理的虚拟按键、用于程序升级的虚拟按键等等。非洗涤功能界面可以显示上述虚拟按键中的至少一个。

本发明实施例中，若想对洗涤设备进行特定的操作，需要获得授权。以避免普通的消费者用户对洗涤设备进行特定的操作使得洗涤设备无法实现洗涤功能，影响普通的消费者用户的正常使用。

鉴权界面可以显示图形输入界面，由用户输入图形进行鉴权；或者，鉴权界面可以显示虚拟键盘，由用户通过虚拟键盘输入字符进行鉴权。

本发明实施例中，根据功能的重要性将非洗涤功能划分为不同的授权等级，并对不同授权等级的非洗涤功能设置不同的密码。其中，授权等级越高，表征非洗涤功能的重要性越强，授权等级越低，表征非洗涤功能的重要性越弱。这样，当接收到的密码不同时，在鉴权通过后，显示的非洗涤功能界面也不同。

本发明实施例中，当鉴权通过时，非洗涤功能界面只显示与输入的密码对应授权等级的非洗涤功能相关的虚拟按键，以及与授权等级低于密码对应授权等级的非洗涤功能相关的虚拟按键。

例如，若将非洗涤功能划分为两个授权等级，即授权等级一和授权等级二，授权等级一对应的密码为第一密码，授权等级二对应的密码为第二密码。则，若接收的密码为第一密码，则鉴权通过后，非洗涤功能界面只显示与授权等级一对应的非洗涤功能相关的虚拟按键，而不显示与授权等级二对应非洗涤功能相关的虚拟按键；若接收的密码为第二密码，则鉴权通过后，除了显示与授权等级二对应的非洗涤功能相关的虚拟按键外，还显示与授权等级一对应的非洗涤功能相关的虚拟按键。

在一可选的实施例中，若将非洗涤功能划分为两个授权等级，则较低授权等级对应密码可以是洗涤设备的控制器中内置的统一的静态密码。即同一型号的洗涤设备，密码相同且固定不变。

若第二触控操作是针对洗涤功能界面中的第二虚拟按键的触控操作，则控制器32响应于第二触控操作，执行与第二虚拟按键对应的洗涤程序以实现相应的洗涤功能；

若第二触控操作是针对非洗涤功能界面中的第二虚拟按键的触控操作，则控制器32响应于第二触控操作，执行与第二虚拟按键对应的非洗涤程序以实现相应的非洗涤功能，如生产测试、实时运行状态监控、售后安装调试、历史故障数据查询、数据管理、程序升级等。

控制器32可以通过执行预置的程序实现不同运行模式的运行。本发明实施例中，不同的运行模式对应不同的功能。

由于每一个非洗涤功能的实现可能需要用户多次与洗涤设备进行交互，基于此，在一可选的实施例中，控制器32响应于第二触控操作，控制洗涤设备按照与第二虚拟按键对应的运行模式运行的一种实现方式可以为：

控制器32响应于第二触控操作，显示与第二虚拟按键对应的非洗涤功能子界面。该子界面显示与实现第二虚拟按键所需要实现的功能对应的至少一个子虚拟按键和/或至少一个输入框，用户可以通过输入框输入信息，以便于用户通过子虚拟按键和/或输入框与洗涤设备进行交互，使得洗涤设备按照与第二虚拟按键对应的运行模式运行。

例如，若用户针对生产测试按键进行触控操作，则显示与生产测试功能对应的界面，该界面上可以显示测试相关的虚拟按键，还可以显示洗涤设备的实时状态。若用户针对数据管理按键进行触控操作，则显示与数据管理功能对应的界面，该界面上可以显示用于触发数据上传的虚拟按键，用于触发数据存储的虚拟按键等。若用户针对历史故障数据查询按键进行触控操作，则显示与历史故障数据查询功能对应的界面，该界面上可以显示时间段选择虚拟按键，或者显示用于输入时间的输入框等。若用户针对售后安装调试按键进行触控操作，则显示与调试功能对应的界面，该界面上可以显示负载控制按键，具体可以设置多个负载控制按键，不同的负载控制按键对应洗涤设备的不同负载，用户对不同的负载控制按键进行触控操作，以便对洗涤设备的不同的负载进行调试。

本发明实施例提供的洗涤设备，通过洗涤设备自带的触摸屏显示用于启动洗涤功能和非洗涤功能的虚拟按键，当用户针对用于启动洗涤功能的虚拟按键进行操作时，显示洗涤功能界面；当用户针对用于启动非洗涤功能的虚拟按键进行操作时，对用户进行鉴权，鉴权通过后显示非洗涤功能界面；当用户针对非洗涤功能界面中的虚拟按键进行操作时，控制洗衣机按照与所操作的虚拟按键对应的运行模式运行，实现非洗涤功能。从而可以实现在不借助外接专用设备和PC机的情况下对洗涤设备在出厂前的各项实验测试以及出厂后的售后维护，减轻各环节工作人员的负担，而且无需接线，有助于生成、测试、维护环节中环境的整洁，同时提高工作人员的安全性及工作效率。

在一可选的实施例中，控制器32用于接收输入的密码，可以包括：

控制器32用于，接收用户输入的密码。即该密码可以是用户手动输入的密码。

在另一可选的实施例中，控制器32用于接收输入密码，可以包括：

控制器32用于，通过近距离通信模块向用户携带的便携式移动通信终端发送密码获取请求；所述密码获取请求中包含所述洗涤设备的唯一识别码；接收所述便携式移动通信终端发送的密码；所述密码为：厂家服务器在接收到所述便携式移动通信终端发送的所述洗涤设备的唯一识别码后，向所述便携式移动通信终端发送的与所述洗涤设备的唯一识别码对应的密码。

近距离通信模块可以为NFC通信模块，或蓝牙通信模块等。

可以在接收到用户触发的获取密码的指令后，通过近距离通信模块向用户携带的便携式移动通信终端发送密码获取请求。

在一可选的实施例中，可以在鉴权界面显示密码类型(即密码对应的授权等级)选项，若用户选择较高授权等级，则触发生成获取密码的指令，控制器32响应于该指令，通过近距离通信模块向用户携带的便携式移动通信终端发送密码获取请求。

便携式移动通信终端接收到洗涤设备发送的密码获取请求后，将密码获取请求中携带的洗涤设备的唯一识别码发送给厂家服务器，厂家服务器根据洗涤设备的唯一识别码将对应的密码发送给便携式移动通信终端，便携式移动通信终端通过近距离通信模块将密码发送给洗涤设备进行鉴权。便携式移动通信终端接收到密码后，还可以显示该密码。

本发明实施例中，厂家服务器发送的密码可以是动态密码。即厂家服务器定期或不定期对密码进行更新，提高了鉴权的有效性。

本发明实施例中，由洗涤设备和便携式移动终端进行交互进行自动鉴权，进一步简化了用户操作。

在一可选的实施例中，便携式移动通信终端接收到密码后，可以只显示该密码，而不将密码发送给洗涤设备，由用户手动将密码输入给洗涤设备。

在一可选的实施例中，触摸显示屏可以为点阵液晶显示屏。

在一可选的实施例中，洗涤设备还可以包括通信接口33，用于洗涤设备与便携式移动通信终端间的近距离无线通信。

本领域普通技术人员可以意识到，结合本文中所公开的实施例描述的各示例的单元及算法步骤，能够以电子硬件、或者计算机软件和电子硬件的结合来实现。这些功能究竟以硬件还是软件方式来执行，取决于技术方案的特定应用和设计约束条件。专业技术人员可以对每个特定的应用来使用不同方法来实现所描述的功能，但是这种实现不应认为超出本发明的范围。

作为单元显示的部件可以是或者也可以不是物理单元，即可以位于一个地方，或者也可以分布到多个网络单元上。可以根据实际的需要选择其中的部分或者全部单元来实现本实施例方案的目的。

另外，在本发明各个实施例中的各功能单元可以集成在一个处理单元中，也可以是各个单元单独物理存在，也可以两个或两个以上单元集成在一个单元中。

所述功能如果以软件功能单元的形式实现并作为独立的产品销售或使用时，可以存储在一个计算机可读取存储介质中。基于这样的理解，本发明的技术方案本质上或者说对现有技术做出贡献的部分或者该技术方案的部分可以以软件产品的形式体现出来，该计算机软件产品存储在一个存储介质中，包括若干指令用以使得一台计算机设备(可以是个人计算机，服务器，或者网络设备等)执行本发明各个实施例所述方法的全部或部分步骤。而前述的存储介质包括：U盘、移动硬盘、只读存储器(ROM，Read-Only Memory)、随机存取存储器(RAM，Random Access Memory)、磁碟或者光盘等各种可以存储程序代码的介质。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本发明。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本发明的精神或范围的情况下，在其它实施例中实现。因此，本发明将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
