一种汽车保养站用脱水机的制作方法

本发明涉及脱水机技术领域，具体涉及一种汽车保养站用脱水机。

背景技术：

随着我国经济发展、公民社会活动范围不断扩大和频繁，汽车已经走入千家万户。随着汽车数量的增加，汽车保养站、4S店等越来越多。

在汽车保养站、4S店经常需要清洗汽车坐垫、地垫、毛巾等片状的物品，现有的洗衣机是混合洗和混合甩水的，脱水过程中片状物品会搅成一团，脱水后水分残余多，脱水过程中物品受损比较严重。

技术实现要素：

本发明要解决的技术问题是：提出一种汽车保养站用脱水机，脱水过程中片状物品不会搅成一团，脱水后水分残余少，脱水过程中物品受损比较轻。

一种汽车保养站用脱水机，包括壳体，优选的，还包括转轴、转盘、滤水网桶和锥形集水箱，壳体为圆筒状，壳体的底部设置锥形集水箱，转盘设置于壳体的内部的底部，转盘的下部设置转轴，滤水网桶设置于转盘上；

滤水网桶包括2层以上的滤水网格，各层滤水网格的轴线与转盘的轴线在同一条直线上。

优选的，每层滤水网格包括内分隔板、过滤网和外分隔板，过滤网与内分隔板之间的空间为待脱水物容纳空间，过滤网与外分隔板之间的空间为排水空间。

优选的，内分隔板的外壁上设置有多个长度可调节的紧物压杆。

优选的，内层的滤水网格的外分隔板兼做外层的滤水网格的内分隔板。

优选的，还包括热气管、热气分布盘，热气分布盘位于滤水网桶的上部，热气分布盘的上部连接热气管，热气分布盘的下部呈圆周阵列分布有2圈以上的出气孔，每个滤水网格的上部设置有至少一圈出气孔。

优选的，各层滤水网格在旋转的同时，可升降设置。

优选的，各层滤水网格的下部通过可伸缩的弹性支撑件连接转盘。

优选的，弹性支撑件为弹簧。

优选的，各层滤水网格的下部设置有至少一个驱动轮，转盘上设置有2圈以上的环形轨道，每层滤水网格下部的驱动轮绕一圈环形轨道可爬行设置，环形轨道为高度变化的轨道。

优选的，环形轨道上设置有多个过水孔，转盘上设置有多个过水孔，驱动轮上设置有多个过水孔；滤水网格为不完整的环形。

本发明的有益效果是：一种汽车保养站用脱水机，包括壳体，优选的，还包括转轴、转盘、滤水网桶和锥形集水箱，壳体为圆筒状，壳体的底部设置锥形集水箱，转盘设置于壳体的内部的底部，转盘的下部设置转轴，滤水网桶设置于转盘上；滤水网桶包括2层以上的滤水网格，各层滤水网格的轴线与转盘的轴线在同一条直线上。清洗后，将待脱水的片状物品依次放入各个滤水网格内，片状物品受到网格的束缚作用，不会相互缠绕，脱水过程中片状物品不会搅成一团，脱水后水分残余少，脱水过程中物品受损比较轻。

附图说明

下面结合附图对本发明的汽车保养站用脱水机作进一步说明。

图1是本发明的一种汽车保养站用脱水机的实施例一的结构示意图。

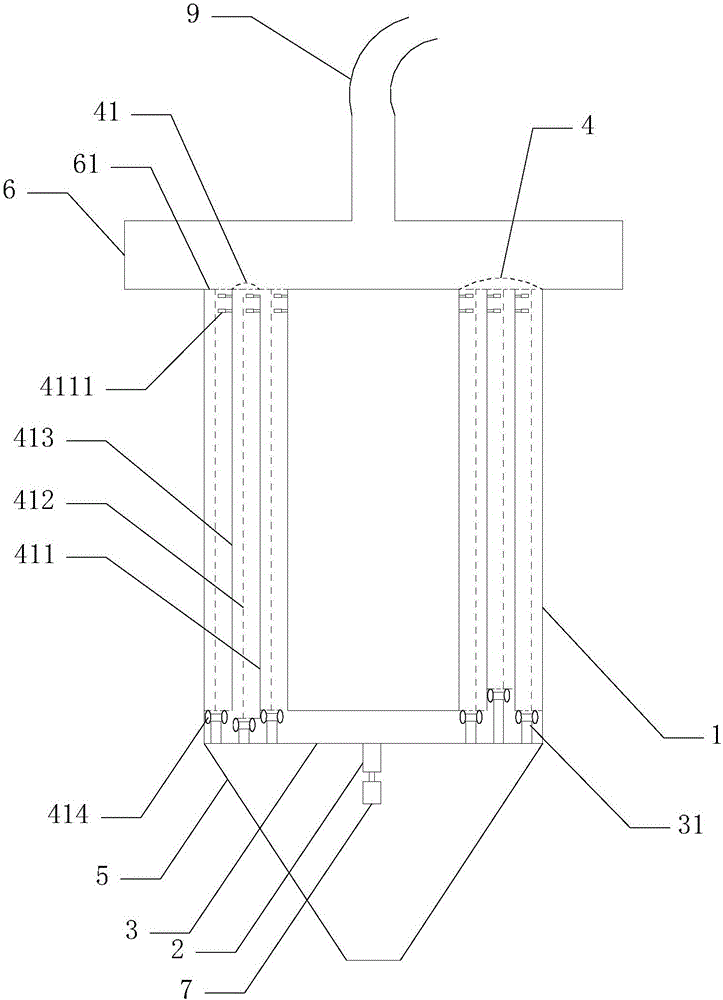

图2是本发明的一种汽车保养站用脱水机的实施例二的结构示意图。

图3是本发明的一种汽车保养站用脱水机的转盘和环形轨道的结构示意图。

图中：

1-壳体；2-转轴；3-转盘；31-环形轨道；4-滤水网桶；5-锥形集水箱；41-滤水网格；411-内分隔板；4111-紧物压杆；412-过滤网；413-外分隔板；414-驱动轮；6-热气分布盘；61-出气孔；7-电机；8-弹簧；9-热气管。

具体实施方式

下面结合附图1～3对本发明一种汽车保养站用脱水机作进一步说明。

实施例一

一种汽车保养站用脱水机，包括壳体1，本实施例中，还包括转轴2、转盘3、滤水网桶4和锥形集水箱5，壳体1为圆筒状，壳体1的底部设置锥形集水箱5，转盘3设置于壳体1的内部的底部，转盘3的下部设置转轴2，滤水网桶4设置于转盘3上；滤水网桶4包括2层以上的滤水网格41，各层滤水网格41的轴线与转盘3的轴线在同一条直线上。

清洗后，将待脱水的片状物品依次放入各个滤水网格41内，片状物品受到滤水网格41的束缚作用，不会相互缠绕，脱水过程中片状物品不会搅成一团，脱水后水分残余少，脱水过程中物品受损比较轻。

本实施例中，转轴2的下端设置有电机7。

本实施例中，每层滤水网格41包括内分隔板411、过滤网412和外分隔板413，过滤网412与内分隔板411之间的空间为待脱水物容纳空间，过滤网412与外分隔板413之间的空间为排水空间。

本实施例中，内分隔板411的外壁上设置有多个长度可调节的紧物压杆4111。紧物压杆4111用于压紧待脱水的物品，使得脱水过程中，片状物品不会相互缠绕，不会搅成一团，能够均衡的受到离心力的作用。

本实施例中，内层的滤水网格41的外分隔板413兼做外层的滤水网格41的内分隔板411。根据需要，各层滤水网格41也可以独立设置，各层之间互不影响。

本实施例中，还包括热气管9、热气分布盘6，热气分布盘6位于滤水网桶4的上部，热气分布盘6的上部连接热气管9，热气分布盘6的下部呈圆周阵列分布有2圈以上的出气孔61，每个滤水网格41的上部设置有至少一圈出气孔61。热气管9用于提供热气体，通过热气分布盘6将热气送给各层的滤水网格41，从而能够起到烘干作用。

本实施例中，各层滤水网格41在旋转的同时，可升降设置。

本实施例中，各层滤水网格41的下部通过可伸缩的弹性支撑件连接转盘3。

本实施例中，弹性支撑件为弹簧8。在转盘3旋转过程中，弹簧8的弹性作用下，各层滤水网格41同时做上下运动，从而使得待脱水物品的隔水层的水能够及时流到下面，提高脱水效果。

实施例二

一种汽车保养站用脱水机，包括壳体1，本实施例中，还包括转轴2、转盘3、滤水网桶4和锥形集水箱5，壳体1为圆筒状，壳体1的底部设置锥形集水箱5，转盘3设置于壳体1的内部的底部，转盘3的下部设置转轴2，滤水网桶4设置于转盘3上；滤水网桶4包括2层以上的滤水网格41，各层滤水网格41的轴线与转盘3的轴线在同一条直线上。

清洗后，将待脱水的片状物品依次放入各个滤水网格41内，片状物品受到滤水网格41的束缚作用，不会相互缠绕，脱水过程中片状物品不会搅成一团，脱水后水分残余少，脱水过程中物品受损比较轻。

本实施例中，转轴2的下端设置有电机7。

本实施例中，每层滤水网格41包括内分隔板411、过滤网412和外分隔板413，过滤网412与内分隔板411之间的空间为待脱水物容纳空间，过滤网412与外分隔板413之间的空间为排水空间。

本实施例中，内分隔板411的外壁上设置有多个长度可调节的紧物压杆4111。紧物压杆4111用于压紧待脱水的物品，使得脱水过程中，片状物品不会相互缠绕，不会搅成一团，能够均衡的受到离心力的作用。

本实施例中，内层的滤水网格41的外分隔板413兼做外层的滤水网格41的内分隔板411。根据需要，各层滤水网格41也可以独立设置，各层之间互不影响。

本实施例中，还包括热气管9、热气分布盘6，热气分布盘6位于滤水网桶4的上部，热气分布盘6的上部连接热气管9，热气分布盘6的下部呈圆周阵列分布有2圈以上的出气孔61，每个滤水网格41的上部设置有至少一圈出气孔61。热气管9用于提供热气体，通过热气分布盘6将热气送给各层的滤水网格41，从而能够起到烘干作用。

本实施例中，各层滤水网格41在旋转的同时，可升降设置。

本实施例中，各层滤水网格41的下部通过可伸缩的弹性支撑件连接转盘3。

本实施例中，各层滤水网格41的下部设置有至少一个驱动轮414，转盘3上设置有2圈以上的环形轨道31，每层滤水网格41下部的驱动轮414绕一圈环形轨道31可爬行设置，环形轨道31为高度变化的轨道。在转盘3旋转过程中，驱动轮414带动各层滤水网格41在环形轨道31上转动，由于环形轨道31为高度变化的环形轨道，所以滤水网格41同时做上下运动，从而使得待脱水物品的隔水层的水能够及时流到下面，提高脱水效果。

本实施例中，滤水网格41为不完整的环形。

本实施例中，环形轨道31上设置有多个过水孔，转盘3上设置有多个过水孔，驱动轮414上设置有多个过水孔。

本发明的不局限于上述实施例，本发明的上述各个实施例的技术方案彼此可以交叉组合形成新的技术方案，另外凡采用等同替换形成的技术方案，均落在本发明要求的保护范围内。
