一种高效除菌微气泡洗衣机的制作方法

本发明涉及洗衣机技术领域，特别是涉及一种高效除菌微气泡洗衣机。

背景技术：

洗衣机的洗涤过程主要是在机械产生的排渗、冲刷等机械作用和洗涤剂的润湿、分散作用下，将污垢带入水中来实现洗净的目的。然而，由于衣物堆放问题和衣物面料等问题，水渗入衣物里面流动性较差，难以去除衣物里面污渍。

目前市场上绝大多数洗衣机仅仅是除去衣服表面的污渍，而且洗涤质量较差，对除菌等方面更是没有要求，显然这对人体是不利的。随着人们对清洁卫生要求的越来越高，尤其是女性和婴幼儿的皮肤比较娇嫩，普通洗衣机仅仅能去除表面污渍，对衣服内部污渍、病毒、细菌难以清洁，这样给人们健康埋下很大隐患。

技术实现要素：

本发明所要解决的技术问题是：基于上述问题，本发明提供了一种在超声波环境中，利用添加微气泡达到去污、除菌的效果的洗衣机。利用微气泡表面离子具有强氧化性，以及爆炸所释放的能量达到杀菌、去污的效果。本发明的主要目的在于提高洗衣机的洗涤效果和除菌能力，减少洗涤剂的使用，同时清洁洗衣机自身。

本发明解决其技术问题所要采用的技术方案是：一种高效除菌微气泡洗衣机，包括内筒、外筒、电解装置和超声波换能器，所述内筒置于外筒的内部，所述电解装置设置在所述内筒底部，且位于所述内筒和外筒之间，所述超声波换能器位于在所述电解装置下方，且固定安装在外筒底部的内壁上，所述外筒底部还设有驱动所述内筒转动的电机，所述电解装置用于产生大量的高能微纳米气泡，所述超声波换能器用于增加微纳米气泡的能量。

采用电解装置产生微气泡，气泡体积远远小于采用超声波空化或者机械扰动产生的气泡，微气泡更加容易渗透到衣物中，并且，更易于控制，可以持续稳定的提供大量气泡，产生过程无噪音；超声波换能装置主要作用是给微气泡供能，提高气泡的活性，还可以增加洗衣机筒内流体的扰动，便于微气泡渗透，同时增加衣服的动能。另外，安装在下面是为了减小超声波衰弱，使气泡获得最大的能量。

具体的，所述电解装置包括电源、电解丝网和清水槽，所述清水槽设置在内筒底部，且位于所述内筒和外筒之间，所述电解丝网安装在所述清水槽内，且所述电解丝网与所述电源的输出端连接。

进一步，所述电解丝网包括阴电极网和阳电极网，所述阴电极网和阳电极网上下分布并且通过绝缘塑料支架固定在所述清水槽内，所述阴电极网和阳电极网分别通过导线与电源相连接。

优选的，所述阳电极网采用钛制成的金属丝，所述阴电极网采用铂钛合金制成的金属丝。所述阳电极网用抗氧化性强的金属，作为优选可以使用钛金属；阴电极使用惰性电极，作为优选可以使用铂钛合金。

进一步，所述阴电极网和阳电极网的金属丝的直径范围均为0.7mm-1.5mm。将电解丝网直径控制在0.7mm-1.5mm范围，电解得到的气泡直径绝大部分50μm以下，该气泡属于微纳米气泡，活性较好，渗透性强。这种气泡上升速度慢、比表面积大、自身增压溶解、表面带电、可产生大量自由基以及气体溶解率高等特点。使微气泡具有良好的吸附性对污渍的去除具有很好的效果，同时在超声波的作用下，微气泡爆炸释放大量能量杀菌、除污效果良好，能够有效的降低洗涤剂的使用。

具体的，为了增加电极的反应面积，所述电解丝网为螺旋网状结构，径向上设有连接筋。

具体的，所述清水槽中间设有轴套，所述电机的轴从所述轴套内穿过与所述内筒连接，所述清水槽底部设有流液口。电机的轴从所述轴套内穿过带动内筒转动，清水槽不随着内筒转动。

具体的，所述电源包括交直流转换装置，所述交直流转换装置用于将交流电直接转换为直流稳压电源。

进一步，为了实现排水，所述外筒的底部设有排水管。

本发明在传统洗衣机的基础上安装有电解产生微气泡装置和超声波换能器，产生大量的高能微气泡。在洗衣机滚筒开始工作阶段，电解装置和超声波换能器同时工作，使洗衣机筒内含有大量高能微气泡，在整个洗涤过程中，高能微气泡不断的上升、碰撞、聚合、爆炸等，释放巨大的能量，可带走衣服上的污渍，同时杀死细菌等。脱水阶段，点解装置停止工作，由于没有水的补充，清水槽里面的水通过流液口流出，相比于传统洗衣机，该洗衣机洗涤效果更好，杀菌效果优良，能够有效的减少洗涤剂的使用。

本发明的有益效果是：

①本发明用大量高能微气泡进入洗涤用水里面，能够有效地清洗污渍；

②高能微气泡爆炸释放大量的能量可以达到除菌的效果；

③有效降低洗涤剂的使用；

④高能微气泡在洗衣机里面能够有效降低污渍残留，对洗衣机本身也起到良好的清洁作用。

附图说明

下面结合附图和实施例对本发明作进一步说明。

图1为本发明的结构示意图；

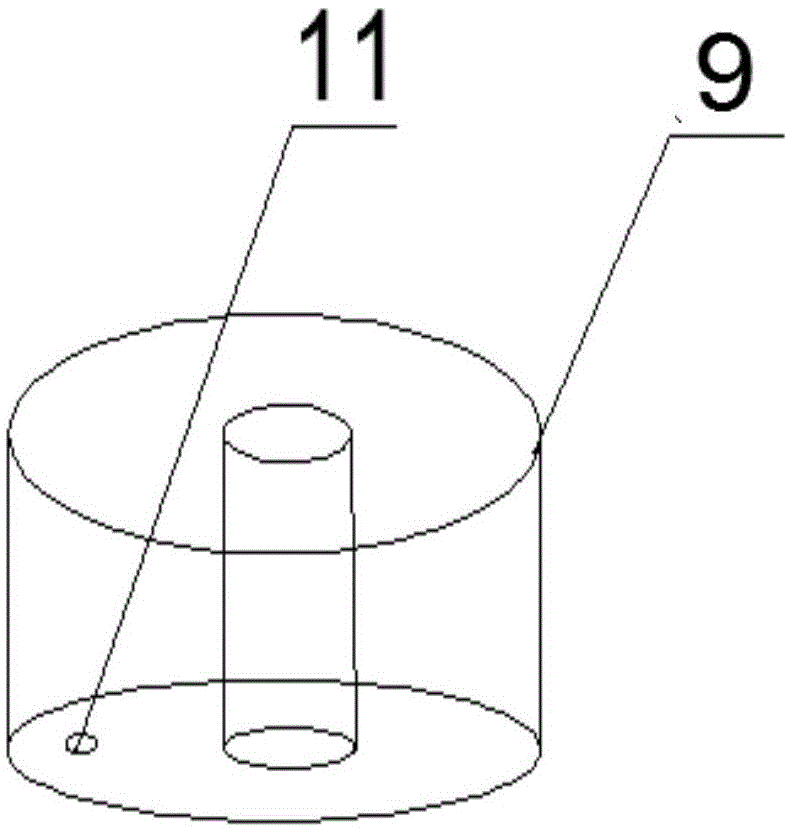

图2为本发明清水槽的结构示意图；

图3为本发明电解丝的结构示意图。

图中：1、内筒，2、外筒，3、电解丝网，4、直流稳压电源，5、导线，6、超声波换能器，7、电机，8、轴，9、清水槽，10、排水管，11、流液口。

具体实施方式

现在结合附图对本发明作详细的说明。此图为简化的示意图，仅以示意方式说明本发明的基本结构，因此其仅显示与本发明有关的构成。

如图1-3所示，本发明的一种高效除菌微气泡洗衣机，包括内筒1、外筒2、电解装置和超声波换能器6，所述内筒1置于外筒2的内部，所述电解装置设置在所述内筒1底部，且位于所述内筒1和外筒2之间，所述超声波换能器6位于在所述电解装置下方，且固定安装在外筒2底部的内壁上，所述外筒2底部还设有驱动所述内筒1转动的电机7，所述电解装置用于产生大量的高能微纳米气泡，所述超声波换能器6用于增加微纳米气泡的能量。电解装置、超声波换能器6和电机7等耦合在一个控制器上面。本发明的洗衣机可以为滚筒洗衣机或者搅拌式洗衣机。

所述电解装置包括电源、电解丝网3和清水槽9，所述清水槽9设置在内筒1底部，且位于所述内筒1和外筒2之间，所述电解丝网3安装在所述清水槽9内，且所述电解丝网3与所述电源的输出端连接。所述电源包括交直流转换装置，所述交直流转换装置用于将交流电直接转换为直流稳压电源4，直流稳压电源4安装在外筒内壁的侧面。

所述电解丝网3包括阴电极网和阳电极网，所述阴电极网和阳电极网上下分布并且通过绝缘塑料支架固定在所述清水槽9内，所述阴电极网和阳电极网分别通过导线5与电源相连接。所述阳电极网采用钛制成的金属丝，所述阴电极网采用铂钛合金制成的金属丝。所述阳电极网用抗氧化性强的金属，作为优选可以使用钛金属；阴电极使用惰性电极，作为优选可以使用铂钛合金。电解的结果是阳极产生O2，阴极产生H2，原理如下：

阴极反应：2H₂O+2e^-＝2OH^-+H₂↑；

阳极反应：4OH^-＝2H₂O+O₂↑+4e^-。

所述阴电极网和阳电极网的金属丝的直径范围均为0.7mm-1.5mm。将电解丝网3直径控制在0.7mm-1.5mm范围，电解得到的气泡H₂和O₂的直径绝大部分50μm以下，该气泡属于微纳米气泡，活性较好，渗透性强。这种气泡上升速度慢、比表面积大、自身增压溶解、表面带电、可产生大量自由基以及气体溶解率高等特点。使微气泡具有良好的吸附性对污渍的去除具有很好的效果，同时在超声波的作用下，微气泡爆炸释放大量能量杀菌、除污效果良好，能够有效的降低洗涤剂的使用。为了增加电极的反应面积，所述电解丝网3为螺旋网状结构，径向上设有连接筋。

所述清水槽9中间设有轴套，所述电机7的轴8从所述轴套内穿过与所述内筒1连接，所述清水槽9底部设有流液口11。电机7的轴8从所述轴套内穿过带动内筒1转动，清水槽9不随着内筒1转动，所述外筒2的底部设有排水管10。

在本实施例中，自来水进入洗衣机之后，待桶内水满，电机7开始转动，同时电解装置和超声波换能器6开始工作，超声波增加桶内水的扰动，同时传递能量给微气泡，使得微气泡变成高能微气泡，气泡在水中发生一系列物理变化，大大提高水的洗涤效果同时起到很好的杀菌效果。

本发明在传统洗衣机的基础上安装有电解产生微气泡装置和超声波换能器6，产生大量的高能微气泡。在洗衣机滚筒开始工作阶段，电解装置和超声波换能器6同时工作，使洗衣机筒内含有大量高能微气泡，在整个洗涤过程中，高能微气泡不断的上升、碰撞、聚合、爆炸等，释放巨大的能量，可带走衣服上的污渍，同时杀死细菌等。脱水阶段，点解装置停止工作，由于没有水的补充，清水槽9里面的水通过流液口11流出，相比于传统洗衣机，该洗衣机洗涤效果更好，杀菌效果优良，能够有效的减少洗涤剂的使用。

以上述依据本发明的理想实施例为启示，通过上述的说明内容，相关的工作人员完全可以在不偏离本发明的范围内，进行多样的变更以及修改。本项发明的技术范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
