一种自调节布匹扩幅除皱设备的制作方法

本发明涉及焊丝加工技术领域，尤其涉及一种自调节布匹扩幅除皱设备。

背景技术：

扩幅机是在纺织印染中常见的一种机器，其作用主要是将布匹横向扩幅、拉展，防止其出现褶皱，以便于后续的印染加工。现有技术中的扩幅辊机有一种被动扩幅辊机，其扩幅辊为弯曲状，表面光滑，在扩幅时布匹紧贴扩幅辊，沿与扩幅辊垂直的方向经过弯曲的扩幅辊，由于扩幅辊本身弯曲，不同部位的布匹受到不同的力，从而产生沿扩幅辊轴向的扩幅力，实现对布匹的横向扩幅。然而，布匹在料辊上收料造成表面有褶皱时，难以通过扩幅机将布匹表面去皱定型。

技术实现要素：

为解决背景技术中存在的技术问题，本发明提出一种自调节布匹扩幅除皱设备。

本发明提出的一种自调节布匹扩幅除皱设备，包括依次设置的调节装置、扩幅辊、滚压装置；

调节装置包括安装架、调节架、调节辊，安装架朝向扩幅辊一侧设有第一转轴、第一限位块、第二限位块，第一限位块和第二限位块分别设置在第一转轴两侧，第一转轴朝向扩幅辊方向延伸，第一转轴外周套设有齿轮，第一限位块和第二限位块之间设有垂直于第一转轴设置的齿条，齿条与齿轮啮合，齿条两端分别设有第一弹性件和第二弹性件且分别通过第一弹性件和第二弹性件与第一限位块和第二限位块连接，调节架通过第一转轴可转动安装在安装架上，调节架上设有第二转轴，第二转轴垂直于第一转轴设置，调节辊同轴安装在第一转轴上；

扩幅辊平行于调节辊设置，扩幅辊包括沿轴向设置的第一辊部和第二辊部，第一辊部外壁设有围绕轴向延伸的第一螺旋凸起，第二辊部外壁设有围绕轴向延伸的第二螺旋凸起，所述第一螺旋凸起的螺旋方向与第二螺旋凸起的螺旋方向相反；

滚压装置包括上辊体和下辊体，上辊体和下辊体平行于扩幅辊设置且二者之间形成滚压通道。

优选地，上辊体外壁设有润湿层，润湿层内设有去皱液。

优选地，滚压装置还包括加热机构，加热机构与下辊体连接用于加热下辊体。

优选地，安装架朝向扩幅辊一侧设有滑槽，滑槽平行于调节辊设置，齿条可滑动安装在滑槽内。

优选地，调节辊、扩幅辊、上辊体、下辊体均水平设置。

优选地，扩幅辊所在水平面高于调节辊所在水平面并且高于下辊体所在水平面。

本发明中，所提出的自调节布匹扩幅除皱设备，在扩幅辊上游设置调节装置，调节架通过第一转轴可转动安装在安装架上，调节辊通过第二转轴可转动安装在调节架上，第一转轴垂直于第二转轴，布匹扩幅之前通过调节装置调节布匹扭转，扩幅后通过滚压装置进行滚压。通过上述优化设计的自调节布匹扩幅除皱设备，结构设计合理，首先通过调节装置自适应调节布匹扭向，保证布匹与扩幅辊平行，使得布匹进行扩幅时受力均匀，不发生二次褶皱，然后通过扩幅辊对布匹进行扩幅，使得布匹表面褶皱展开，最后通过滚压装置对扩幅后的布匹进行除皱定型，从而保证布匹除皱效果。

附图说明

图1为本发明提出的一种自调节布匹扩幅除皱设备的侧视结构示意图。

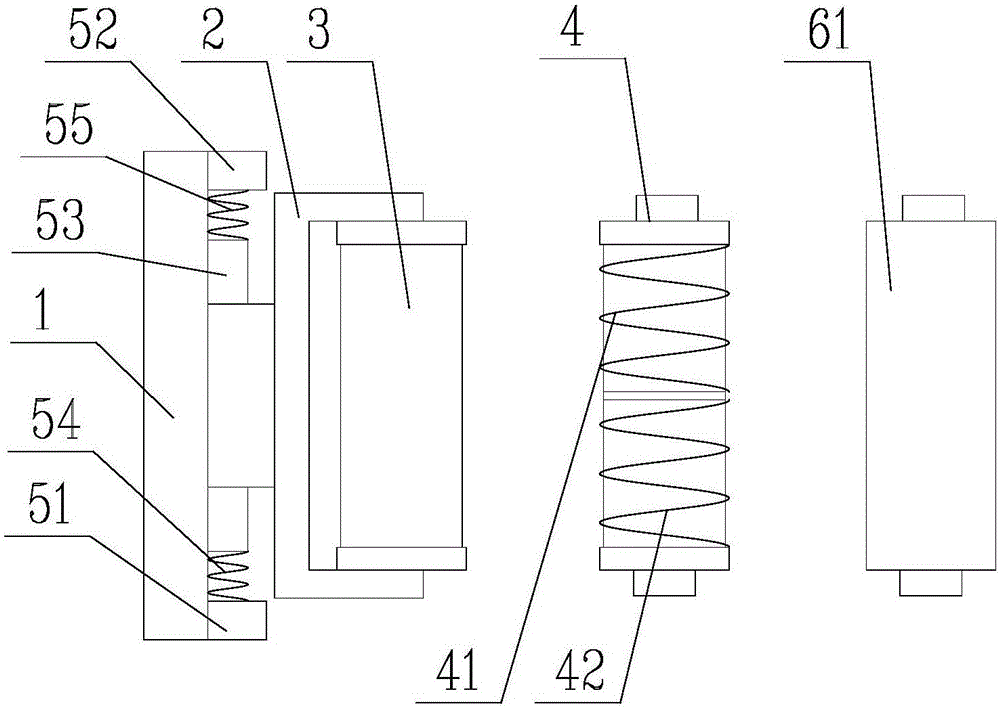

图2为本发明提出的一种自调节布匹扩幅除皱设备的俯视结构示意图。

具体实施方式

如图1和2所示，图1为本发明提出的一种自调节布匹扩幅除皱设备的侧视结构示意图，图2为本发明提出的一种自调节布匹扩幅除皱设备的俯视结构示意图。

参照图1和2，本发明提出的一种自调节布匹扩幅除皱设备，包括依次设置的调节装置、扩幅辊4、滚压装置；

调节装置包括安装架1、调节架2、调节辊3，安装架1朝向扩幅辊4一侧设有第一转轴、第一限位块51、第二限位块52，第一限位块51和第二限位块52分别设置在第一转轴两侧，第一转轴朝向扩幅辊4方向延伸，第一转轴外周套设有齿轮，第一限位块51和第二限位块52之间设有垂直于第一转轴设置的齿条53，齿条53与齿轮啮合，齿条53两端分别设有第一弹性件54和第二弹性件55且分别通过第一弹性件54和第二弹性件55与第一限位块51和第二限位块52连接，调节架2通过第一转轴可转动安装在安装架1上，调节架2上设有第二转轴，第二转轴垂直于第一转轴设置，调节辊3同轴安装在第一转轴上；

扩幅辊4平行于调节辊3设置，扩幅辊4包括沿轴向设置的第一辊部和第二辊部，第一辊部外壁设有围绕轴向延伸的第一螺旋凸起41，第二辊部外壁设有围绕轴向延伸的第二螺旋凸起42，所述第一螺旋凸起41的螺旋方向与第二螺旋凸起42的螺旋方向相反；

滚压装置包括上辊体61和下辊体62，上辊体61和下辊体62平行于扩幅辊4设置且二者之间形成滚压通道。

本实施例的自调节布匹扩幅除皱设备的具体工作过程中，布匹首先绕过调节辊，然后绕过扩幅辊进行扩幅，使得褶皱展开，接着进入滚压装置的滚压通道内进行滚压，进一步将展开的褶皱定型，从而实现布匹除皱；在布匹进行扩幅之前，当布匹由于褶皱发生扭转时，调节架通过第一转轴转向，从而对布匹的扭向进行调节，同时通过齿轮带动齿条在第一限位块和第二限位块之间转动，在此过程中，齿条在第一弹性件和第二弹性件的作用下，增大齿轮转动的阻力，保证调节架的转动稳定，从而实现对布匹的转向的稳定调节。

在本实施例中，所提出的自调节布匹扩幅除皱设备，在扩幅辊上游设置调节装置，调节架通过第一转轴可转动安装在安装架上，调节辊通过第二转轴可转动安装在调节架上，第一转轴垂直于第二转轴，布匹扩幅之前通过调节装置调节布匹扭转，扩幅后通过滚压装置进行滚压。通过上述优化设计的自调节布匹扩幅除皱设备，结构设计合理，首先通过调节装置自适应调节布匹扭向，保证布匹与扩幅辊平行，使得布匹进行扩幅时受力均匀，不发生二次褶皱，然后通过扩幅辊对布匹进行扩幅，使得布匹表面褶皱展开，最后通过滚压装置对扩幅后的布匹进行除皱定型，从而保证布匹除皱效果。

在具体实施方式中，上辊体61外壁设有润湿层，润湿层内设有去皱液，在滚压过程中，上辊体将去皱液涂抹在布匹表面，提高除皱效果。

在其他具体实施方式中，滚压装置还包括加热机构，加热机构与下辊体62连接用于加热下辊体62，在滚压过程中，上辊体将去皱液涂抹在布匹表面，同时下辊体对布匹进行烘干，提高除皱效果。

在其他具体实施方式中，安装架1朝向扩幅辊4一侧设有滑槽，滑槽平行于调节辊3设置，齿条53可滑动安装在滑槽内，使得齿条在齿轮的作用下在滑槽内滑动，提高齿条移动的稳定性。

在其他具体实施方式中，调节辊3、扩幅辊4、上辊体61、下辊体62均水平设置。

在进一步具体实施方式中，扩幅辊4所在水平面高于调节辊3所在水平面并且高于下辊体62所在水平面。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
