一种包缝机的制作方法

本发明属于缝纫机技术领域，涉及一种包缝机。

背景技术：

包缝机机头按缝制台类型分为两种，一种为加工筒式布料的筒式包缝机，另一种为加工可平铺开的布料的常规包缝机。筒式包缝机的缝制台较小，可方便布料套设，而常规包缝机的缝制台较大，可供布料平铺。

现有的包缝机，例如中国专利文献资料公开了多功能包缝机[专利号：02233924.8；授权公告号：CN103784080A]，其主要由连杆挑线、弯针勾线、送布、切布装置以及工作台构成的包缝、联缝机构及夹线器组成，送布装置为差动式送布，由固定于主轴上的垂直偏心轮通过相邻安置的主送布台和差动送布台分别位于二送布台上的主送布齿轮和差动送布齿相连，另一个固定于主轴上的送布偏心轮与一边置的送布连接腕相连。

该种结构的包缝机，在包缝机的缝制平台上设置了一活动式工作台，该活动式工作台铰接于主体后侧，且能相对于主体水平转动。在工作状态时，工作台锁定销插入工作台定位块中，使活动式工作台与基座紧密联结在一起。该种结构的包缝机公开了在包缝机上铰接活动式工作台，但是采用该活动式工作台的目的是方便操作者穿线及清洁隐蔽于活动工作台内部的切布机构，以及维修方便，并未将筒式包缝机和常规包缝机的缝制台有效的结合在一起，依然属于常规包缝机的范畴，通用性差。

技术实现要素：

本发明的目的是针对现有技术中存在的上述问题，提出了一种包缝机，解决的技术问题是如何使包缝机的通用性好。

本发明的目的可通过下列技术方案来实现：一种包缝机，包括主体，所述主体左端具有针板座，所述针板座的顶部设有针板，其特征在于，还包括工作台，所述工作台与主体相铰接，所述针板座的左端铰接有端盖，当工作台绕铰接点旋转使工作台贴靠在主体和针板上形成大缝制台时，所述端盖位于工作台的下方且端盖与工作台可拆卸固连，当工作台绕铰接点旋转使工作台与主体和针板分离时，翻转所述端盖使端盖与针板座可拆卸固连从而使所述端盖和针板形成小缝制台。

将工作台绕铰接点旋转使工作台贴靠在主体和针板上形成大缝制台，工作台与主体相铰接且端盖与工作台相固连，即固定了工作台，使大缝制台形成后的稳定性好，又固定了端盖，即使缝纫机在高速运转时，大缝制台和端盖也不会因晃动而产生噪音，大缝制台的面积大，使本包缝机能够缝纫可平铺开的且面积较大的平面布料，可以将本包缝机当作常规包缝机使用；将工作台绕铰接点旋转使工作台与主体和针板分离，翻转端盖使端盖与针板座可拆卸固连从而使端盖和针板形成小缝制台，小缝制台的面积较小，袖口、裤管等筒式面料可以套设在端盖、针板座和针板外，通过旋转面料即可实现缝纫，可以将本包缝机当作筒式包缝机使用；本包缝机即可以当做常规包缝机使用，也可以当做筒式包缝机使用，通用性好。

在上述的一种包缝机中，所述端盖上固连有弹性卡板，所述弹性卡板上具有卡槽，所述卡槽的一侧具有呈弧形的导向部。弹性卡板具有一定的弹性，使卡接方便。

在上述的一种包缝机中，所述工作台的底部固连有卡紧座，所述卡紧座上固连有卡销，所述卡销卡入到卡槽中使端盖与工作台可拆卸固连。将工作台绕铰接点旋转使工作台贴靠在主体和针板上形成大缝制台，然后向上旋转端盖，卡销抵靠在弹性卡板的导向部上，继续向上旋转端盖，弹性卡板向外弹性张开，卡销越过导向部进入到卡槽中，弹性卡板回复原位使卡销与弹性卡板相卡接，从而使工作台与端盖可拆卸固连，固连方便，提高工作台的稳定性，拆卸时，只需要向下翻转端盖，弹性卡板向外弹性张开，卡销越过导向部脱离卡槽即可。

在上述的一种包缝机中，所述卡紧座的底部固连有第一永磁体，所述端盖上固连有第二永磁体，当卡销卡入到卡槽中时，所述第一永磁体和第二永磁体异极正对设置。第一永磁体和第二永磁体异极相吸，第一永磁体和第二永磁体配合卡销和弹性卡板，使工作台与端盖固连的牢固程度更高，从而使工作台的稳定性更好。

在上述的一种包缝机中，所述卡紧座的侧壁上固连有缓冲垫，当卡销卡入到卡槽中时，所述缓冲垫位于卡紧座与端盖之间。缓冲垫起到缓冲的作用，使卡销卡入到卡槽中时，卡紧座与端盖发生的碰撞为柔性碰撞，不会损坏卡紧座和端盖。

在上述的一种包缝机中，所述针板座中固连有卡柱，所述卡柱卡入到卡槽中使端盖与针板座可拆卸固连。将端盖绕铰接点旋转使卡柱抵靠在弹性卡板的导向部上，继续旋转端盖，弹性卡板向外弹性张开，卡柱越过导向部进入到卡槽中，弹性卡板回复原位使卡柱与弹性卡板相卡接，从而使工作台与端盖可拆卸固连，固连方便，拆卸时，只需要向下翻转端盖，弹性卡板向外弹性张开，卡柱越过导向部脱离卡槽即可。

在上述的一种包缝机中,所述针板座呈U形。针板座与针板配合后形成一个柱状的用于套袖口、裤管等筒式布料的加工凸柱，针板座呈U形即针板座的外侧壁呈弧形平滑过渡，不会卡住筒式布料，设计合理。

在上述的一种包缝机中，所述针板的左侧具有缺口。

在上述的一种包缝机中，所述工作台的一侧具有凸出部，当工作台贴靠在主体和针板上时，所述凸出部嵌入在缺口中且凸出部抵靠在针板座上。位于缺口中的凸出部抵靠在针板座上，起到支撑的作用，提高工作台安装的稳定性，合理利用空间。

在上述的一种包缝机中，所述端盖包括基部和嵌入部，所述基部和嵌入部相垂直，所述嵌入部位于基部的边沿上，当端盖与针板座相固连时，所述嵌入部嵌入在缺口中且嵌入部抵靠在针板座上。位于缺口中的嵌入部抵靠在针板座上，起到支撑的作用，提高工作台安装的稳定性，合理利用空间。

在上述的一种包缝机中，所述工作台包括面板和横盖，所述横盖固连在面板底部的边沿上。横盖起到遮挡的作用，使外界事物不会触碰端盖和针板座，对端盖和针板座起到保护的作用，同时横盖也可以抵靠在物体上，使横盖对工作台起到支撑的作用。

在上述的一种包缝机中，所述主体的左端固连有铰接臂，所述铰接臂通过销轴与面板相铰接。工作台与主体之间具有一定的距离，铰接臂弥补该段距离，使工作台铰接顺畅，设计合理。

与现有技术相比，本发明提供的包缝机具有以下优点：

1、本包缝机可以将工作台贴靠在主体和针板上形成大缝制台，当做常规包缝机使用，也可以将工作台绕铰接点旋转使工作台与主体和针板分离，翻转端盖使端盖与针板座固连从而使端盖和针板形成小缝制台，当做筒式包缝机使用，通用性好。

2、本包缝机的工作台与端盖通过卡销与弹性卡板弹性卡接的可拆卸方式固连，针板座与端盖通过卡柱与弹性卡板弹性卡接的可拆卸方式固连，通过一种相同的卡接方式，即可使端盖分别能够与工作台和针板座相卡接，设计巧妙，使本包缝机结构简单。

附图说明

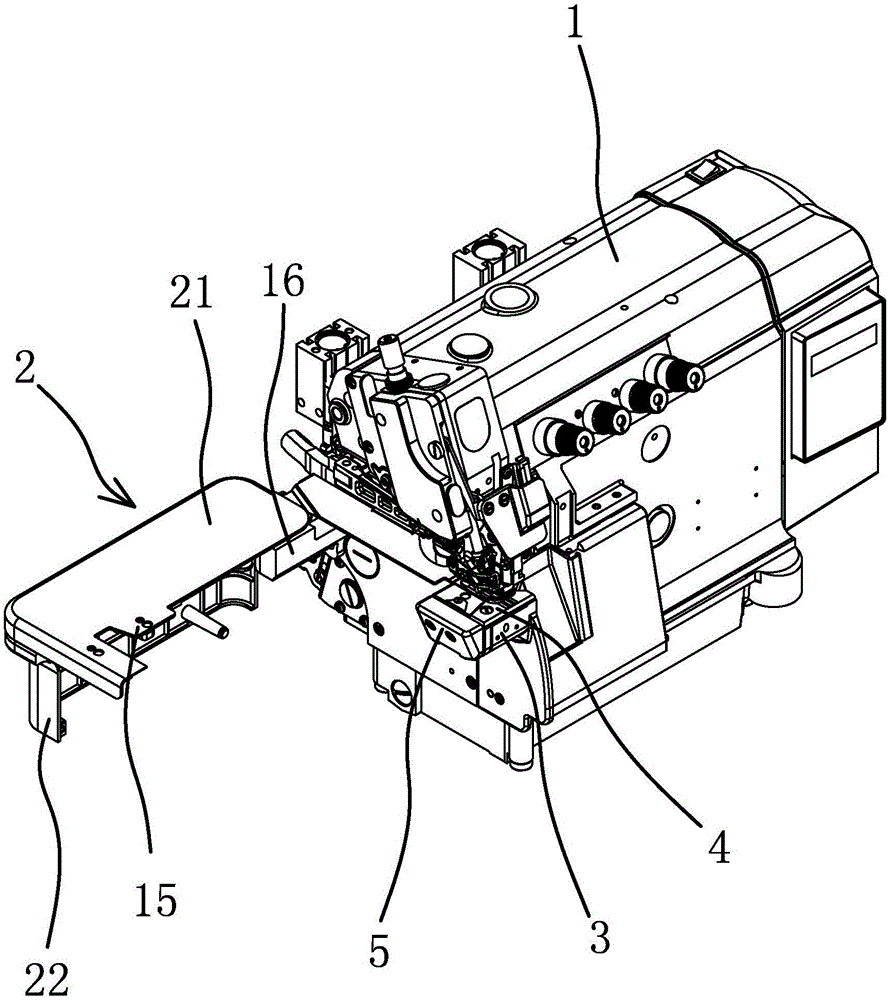

图1是本包缝机具有大缝制台时的整体结构示意图。

图2是本包缝机具有小缝制台时的整体结构示意图。

图3是本包缝机具有大缝制台时的局部结构示意图。

图4是本包缝机的局部结构示意图。

图5是本包缝机工作台的结构示意图。

图6是本包缝机弹性卡板的结构示意图。

图中，1、主体；2、工作台；21、面板；22、横盖；3、针板座；4、针板；5、端盖；51、基部；52、嵌入部；6、弹性卡板；61、导向部；7、卡槽；8、卡紧座；9、卡销；10、第一永磁体；11、第二永磁体；12、缓冲垫；13、卡柱；14、缺口；15、凸出部；16、铰接臂。

具体实施方式

以下是本发明的具体实施例并结合附图，对本发明的技术方案作进一步的描述，但本发明并不限于这些实施例。

实施例一

如图1、图2所示，本包缝机包括主体1、工作台2、针板座3、针板4、端盖5和铰接臂16。

铰接臂16固连在主体1的左端，如图5所示，工作台2包括面板21和横盖22，铰接臂16通过销轴与面板21相铰接，横盖22固连在面板21底部的边沿上，工作台2的一侧具有凸出部15。工作台2的底部固连有卡紧座8，卡紧座8上固连有呈圆柱状的卡销9，卡紧座8的底部固连有第一永磁体10，卡紧座8的侧壁上固连有缓冲垫12。

针板座3呈U形，针板座3固连在主体1的左端，针板4设置在针板座3的顶部，针板座3中固连有呈圆柱状的卡柱13，针板4的左侧具有缺口14。

如图4所示，端盖5铰接在针板座3的左端，端盖5包括基部51和嵌入部52，基部51和嵌入部52相垂直，嵌入部52位于基部51的边沿上。基部51上固连有弹性卡板6，如图6所示，弹性卡板6呈弯折状，一端具有卡槽7，卡槽7上方的一侧具有呈弧形的导向部61，另一端具有调节孔，通过调节螺栓穿过调节孔与基部51相固连，从而使弹性卡板6与基部51相固连，调节孔和调节螺栓的配合能对弹性卡板6的位置进行微调。基部51上固连有第二永磁体11。

将本包缝机当作常规包缝机使用时，将工作台2绕铰接点旋转使工作台2贴靠在主体1和针板4上形成大缝制台，此时凸出部15嵌入在缺口14中且凸出部15抵靠在针板座3上，然后将端盖5向上旋转，使卡销9抵靠在弹性卡板6的导向部上，继续向上旋转端盖5，弹性卡板6向外弹性张开，卡销9越过导向部进入到卡槽7中，如图3所示，弹性卡板6回复原位使卡销9与弹性卡板6相卡接，从而使工作台2与端盖5相固连，而且此时第一永磁体10和第二永磁体11异极正对设置，提高端盖5和工作台2安装的牢固程度，缓冲垫12位于卡紧座8与嵌入部52之间。大缝制台组装完成，可以缝纫面积较大的可平铺开的布料。

将本包缝机当作筒式包缝机使用时，将工作台2绕铰接点旋转使工作台2与主体1和针板4分离，将端盖5绕铰接点旋转，卡柱13抵靠在弹性卡板6的导向部上，继续旋转端盖5，弹性卡板6向外弹性张开，卡柱13越过导向部进入到卡槽7中，弹性卡板6回复原位使卡柱13与弹性卡板6相卡接，使针板座3与端盖5相固连，此时嵌入部52嵌入在缺口14中且嵌入部52抵靠在针板座3上。小缝制台组装完成，可以缝纫袖口、裤管等筒式面料。

实施例二

本实施例同实施例一的结构和原理基本相同，不同的地方在于，本实施例中，端盖5和卡紧座8可以通过螺栓可拆卸固连，端盖5和针板座3可以通过螺栓可拆卸固连。

本文中所描述的具体实施例仅仅是对本发明精神作举例说明。本发明所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本发明的精神或者超越所附权利要求书所定义的范围。

尽管本文较多地使用了主体1、工作台2、面板21、横盖22、针板座3、针板4、端盖5、基部51、嵌入部52、弹性卡板6、导向部61、卡槽7、卡紧座8、卡销9、第一永磁体10、第二永磁体11、缓冲垫12、卡柱13、缺口14、凸出部15、铰接臂16等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本发明的本质；把它们解释成任何一种附加的限制都是与本发明精神相违背的。
