喷水织机光边成型装置及具有该装置的喷水织机的制作方法

本实用新型涉及纺织机械相关技术设备领域，具体的说，是涉及喷水织机光边成型装置及具有该装置的喷水织机。

背景技术：

目前常见的喷水织机，在织造过程中，纬线的两端通常是被剪刀剪断的。而被剪断的端头处外露，未包裹在织物内部，因此外露的端部就成为了毛边。而带有的毛边的产品，其表面光滑度较低，致使用户体感较差。

因此，有必要对现有的喷水织机进行改进，来解决产品中毛边过多的问题。

技术实现要素：

本实用新型的目的是为克服上述现有技术的不足，提供一种喷水织机光边成型装置。本装置通过设计全新的结构，使其可以令布的两侧均形成光边。

为了达成上述目的，本实用新型采用如下技术方案：

一种喷水织机光边成型装置，包括：

中空结构的光边座，光边座的上具有凹槽，凹槽的上下两侧分别具有出气孔，每个出气孔均与各自对应的通气管相连通，通气管的一部分位于光边座内部。

优选的，每个通气管分别由一个电磁阀控制气流的通断。

优选的，所述光边座为轴对称结构。

优选的，所述凹槽的两侧分别具有倾斜过渡部。

在提供上述光边成型装置的同时，本实用新型还提供了一种喷水织机，该喷水织机包括两个上述的光边成型装置，其中，两个光边成型装置的内侧为用于容纳经纱和纬纱的空间，两个光边成型装置的出气孔相对应。

本实用新型的有益效果是：

通过上下两个出气口喷高压气，即可引导纬纱端部的走向，令纬纱端部在织造过程中形成折返，折返处被上、下层经纱包裹，即可形成光边产品。极大的提高了产品的档次及用户体感。

附图说明

图1是本实用新型中光边成型装置的结构示意图；

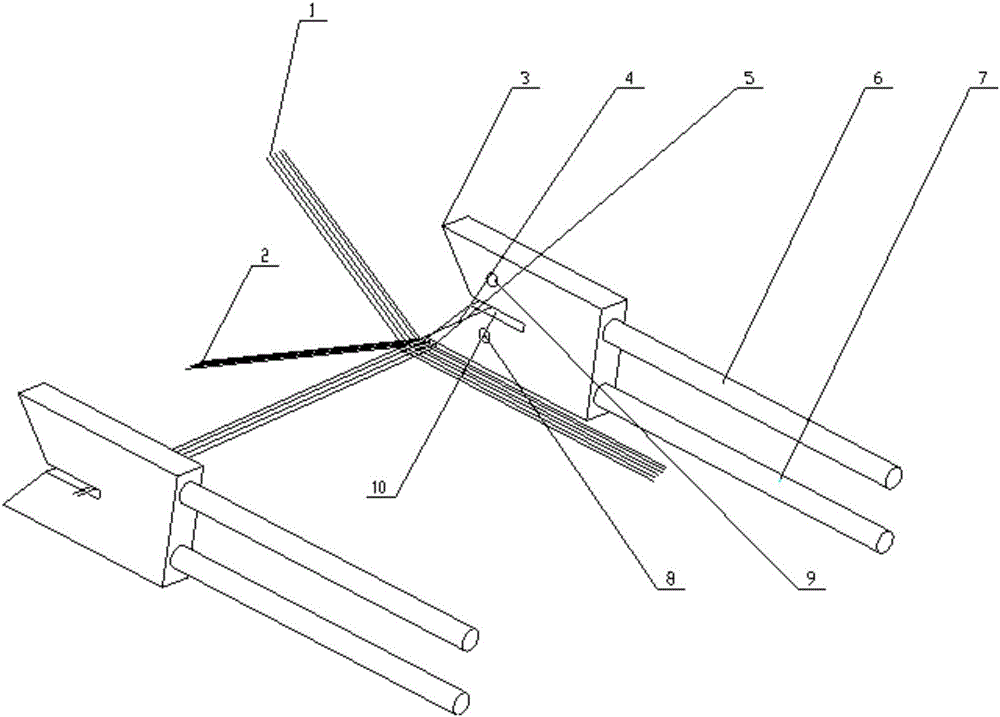

图2是本实用新型中光边成型装置的应用状态示意图；

图中：1、上层经纱，2、下层经纱，3、光边座，4、纬纱，5、折返部，6、第一通气管，7、第二通气管，8、第二出气孔，9、第一出气孔，10、凹槽。

具体实施方式

下面将结合附图对本实用新型进行详细说明。

实施例1：一种喷水织机光边成型装置，其结构如图1所示，包括：

中空结构的光边座3，光边座3的中间具有凹槽10，凹槽10的上侧具有第一出气孔9，第一出气孔9与第一通气管6相连通，第一通气管6的一部分位于光边座3内部，另一部分凸出于光边座3的外侧，与高压气源相连通，并受电磁阀控制内部气流的通断。凹槽10的下侧具有第二出气孔8，第二出气孔8与第二通气管7相连通，第二通气管7的一部分位于光边座3内部，另一部分凸出于光边座3的外侧，与高压气源相连通，并受电磁阀控制内部气流的通断。

为了便于控制气流的走向，本实施例中，光边座3以凹槽10为中心呈轴对称结构。

所述凹槽10的两侧分别具有倾斜过渡部。

两倾斜的过渡部形成一个类似于V字型开口，以便于将纱引向凹槽10。

实施例2：如图2所示，一种喷水织机，该喷水织机上安装有两个实施例1中的光边成型装置，两个光边成型装置相对设置，其中间为用于容纳经纱和纬纱的空间，两个光边成型装置的出气孔相对应。

当纬纱4进入两装置中间的空间时，第二出气孔8和第一出气孔9中的均向中间喷射高压气，则纬纱4的端头部分吹向上层经纱1和下层经纱2所形成的开口中，形成折返部5，并被上层经纱1和下层经纱2交织后固定，形成图中所示的光边。在织机的左右两边对称设置两个光边装置。这样布的两个边就都形成了光边。
