一种洗衣机波轮的制作方法

本实用新型涉及的是洗衣机领域，具体涉及的是一种洗衣机波轮。

背景技术：

随着科技的不断发展，洗衣机已经成为了一种常用的家电设备，常见的有波轮洗衣机和滚筒洗衣机，现有技术的波轮洗衣机的波轮上都设置有类似锥形凸台的结构，然而该结构在洗衣的过程中会产生积水，久而久之使得零件老化，减少洗衣机的寿命。

CN201120397091.9公开了一种驼峰形洗衣机波轮，由大波轮及与之叠置的小波轮构成，大波轮的中间是小波轮安装区，四周一圈环形区域为工作区，大波轮的工作区上设有3~8个搅拌洗涤筋；所述小波轮呈圆锥台状，上面设有1~4个坡状水流调节筋。该实用新型所述的小波轮即为本实用新型中的锥形凸台，其问题在于，小波轮内部没有设置泄水装置，导致小波轮内的水无法排除。

CN201420266474.6公开了一种改良结构的洗衣机波轮，该改良结构的洗衣机波轮包括一波轮主体，其具有轴向上相对设置的上表面和下表面，波轮主体上表面的中心向上形成一与波轮主体相垂直的中心凸台，波轮主体的上表面向上凸设有若干围设于中心凸台周围且径向延伸的凸筋，波轮主体的下表面形成有与凸筋一一对应的凹槽，相邻凸筋之间设置有若干透水孔，凸筋具有接触面、和径向延伸且平滑连接两接触面和波轮主体上表面的连接面，接触面和连接面均呈弧状；中心凸台与波轮主体的上表面平滑连接。所述的中心凸台为本实用新型中的锥形凸台，该实用新型的问题在于，中心凸台上没有泄水装置，导致中心凸台内部的水无法排除。

以上技术内容均为解决本案所要解决的技术问题，有鉴于此，特提出本申请。

技术实现要素：

本实用新型的目的在于提供一种洗衣机波轮，能够有效解决锥形凸台内部积水无法排除的问题。

本实用新型的目的可以通过以下方式实现。

一种洗衣机波轮，包括叶片座和多个大叶片，所述叶片座呈圆盘状，所述大叶片沿圆周方向设置在叶片座上，所述大叶片、叶片座一体成型，所述叶片座的底面还设置有透水孔，所述叶片座的中心位置还设置有一锥形凸台，所述锥形凸台与叶片座一体成型，所述锥形凸台上还设置有凸台凹槽，所述凸台凹槽的内周壁上设置有泄水槽。

进一步地，所述泄水槽为3个，呈长方形，沿凸台凹槽的内周壁均匀设置。

进一步地，所述大叶片为4个，沿叶片座圆周方向均匀设置。

进一步地，所述相邻大叶片之间的叶片座的底面上还设置有小叶片，所述小叶片与叶片座一体成型。

进一步地，所述小叶片为4个，沿沿叶片座圆周方向均匀设置。

进一步地，所述锥形凸台的外侧面上设置有凸台透水孔。

进一步地，所述大叶片的正上方设置有搅拌筋，在径向方向，所述搅拌筋的一端连接锥形凸台的上表面，另一端连接叶片座的最外沿，所述搅拌筋、大叶片、叶片座一体成型。

通过实施本实用新型，能够有效解决锥形凸台内部积水无法排除的问题。

附图说明

图1是洗衣机波轮的结构示意图；

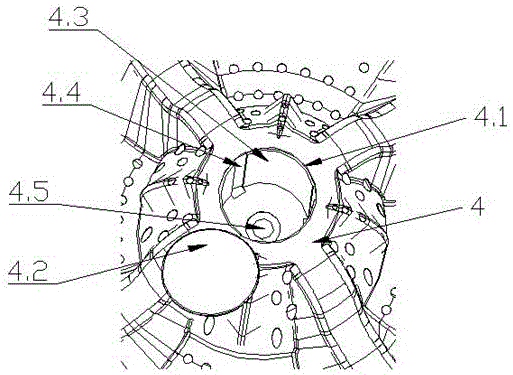

图2是锥形凸台结构示意图。

图中标记：1波轮，2大叶片，3小叶片，4锥形凸台,4.1凸台开口，4.2凸台帽，4.3凸台凹槽，4.4泄水槽，4.5安装孔，5搅拌筋，6拨水面，7叶片座，8透水孔，9凸台透水孔。

具体实施方式

为了更好的说明本实用新型中的内容，下面结合附图来对

技术实现要素：
进行更好的说明。

如图1所示所述波轮1包括大叶片2、小叶片3、锥形凸台4、搅拌筋5、拨水面6、叶片座7、透水孔8、凸台透水孔9。

所述叶片座7呈圆盘状，中心固定在离合器洗涤轴上，旋转进行工作。所述叶片座7的底面是四周往中心向内凹的，在中心位置设置有一锥形凸台4，从垂直方向看，所述锥形凸台4的横截面积约为叶片座7横截面积的1/3，从水平方向看，所述锥形凸台4为梯形，下宽上窄，并且高度要高于叶片座7的圆盘最外沿的高度，所述锥形凸台4与叶片座7一体成型。

如图2所示，所述锥形凸台4的上表面中心设置有一凸台开口4.1，所述凸台开口4.1为圆形，所述凸台开口4.1上设置有与其尺寸匹配的凸台帽4.2，所述凸台帽4.2卡接在凸台开口4.1内，锥形凸台4通过凸台开口4.1形成了一内部中空的凸台凹槽4.3，所述凸台凹槽4.3的内周壁上设置有3个泄水槽4.4，所述泄水槽4.4呈长方形，沿凸台凹槽4.3的内周壁均匀分布，如此设计，能够使锥形凸台4内的积水顺利排出，解决了锥形凸台4内因积水过多导致零件寿命降低的问题。

所述凸台凹槽4.3的底面的中心位置设置有一安装孔4.5，叶片座7通过安装孔4.5与离合器洗涤轴固定连接。

所述叶片座7上还设置有大叶片2，所述大叶片2为4个，在径向方向，所述大叶片2的一端连接锥形凸台4，另一端连接叶片座7的外边沿，在圆周方向，所述大叶片2的两侧为拨水面6，所述拨水面6为曲面，所述大叶片2、拨水面6以及叶片座7一体成型。

所述大叶片2的正上方设置有搅拌筋5，在径向方向，所述搅拌筋5的一端连接锥形凸台4的上表面，搅拌筋5另一端连接叶片座7的最外沿，由于锥形凸台4的上表面和叶片座7最外沿的高度不一致，所以，从水平方向看，搅拌筋5为一内高外低的曲线，所述搅拌筋5、大叶片2、锥形凸台4、叶片座7一体成型，其作用在于：加强洗衣机内的水流速度，从而提高洗衣效率。

所述在各大叶片2之间的在叶片座7的底面上设置有透水孔8，所述透水孔8沿叶片座7圆周方向设置，其数量以及大小可根据洗衣机的容量进行设置，在本实施例中，所述透水孔8为5排，靠近圆心的3排，每排为6个透水孔8，剩下的两排，每排为4个透水孔8，所述透水孔8能够提高洗衣机内桶里水的排出速度，减少整个洗衣过程的时间周期。

在各相邻大叶片2之间的叶片座7的底面上还设置有一小叶片3，所述小叶片3设置在相邻的两个大叶片2在圆周方向的中心位置，也就是说，由于相邻的两大叶片2之间的夹角是90度，所以小叶片3与相邻的两个大叶片2的夹角均为45度，所述小叶片3的一端连接叶片座7的外边沿，另一端连接叶片座7的底面，所述小叶片3与叶片座7一体成型。

所述锥形凸台4的外侧面上设置有凸台透水孔9，其作用在于：提高洗衣机的排水速度，缩短整个洗衣周期。
