一种倾斜式洗脱机的制作方法

本实用新型涉及一种生活家电，具体涉及一种倾斜式洗脱机，属于生活家电技术领域。

背景技术：

洗衣机在当今社会已经成为必备的电器，随着科技的发展洗衣机的功能也越来越人性化，现有的集洗衣脱水为一体洗脱机，由于内筒需要放置较多衣物，需要较大空间，使得在取衣服的时候需要很费力的将手伸进内筒，使用不便。

技术实现要素：

本实用新型要解决的技术问题克服现有的缺陷，提供一种倾斜式洗脱机，通过设置液压杆，配合设置于筒颈两侧的转子，可将内筒和外筒一端一同抬起，使其前倾20度，可倒出大部分洗好衣物，方便洗好衣物的提取，使其更具智能性，使用方便，可以有效解决背景技术中的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型提供一种倾斜式洗脱机，包括箱体，所述箱体底部设有底座，所述底座一侧设有过滤器，所述箱体一侧设有洗衣机门，所述洗衣机门上设有门把手，所述箱体一侧设有控制面板，所述控制面板上分别设有显示屏和控制按钮，所述箱体内部设有外筒，所述外筒顶部设有进水管，所述进水管一端连接设置在箱体顶部的进水阀，所述外筒底部设有出水管，所述出水管一端连接设置在过滤器内部的排水阀，所述外筒底部一端连接液压杆，所述外筒内部设有内筒和驱动系统，所述外筒一端设有筒颈，所述筒颈两侧设有转子，所述转子固定在洗衣机门外侧的连接件上。

作为本实用新型的一种优选技术方案，所述驱动系统包括电动机、离合器。

作为本实用新型的一种优选技术方案，所述内筒内部设有水位开关。

作为本实用新型的一种优选技术方案，所述控制面板内部设有程控器，所述程控器分别连接显示屏、控制按钮、水位开关、排水阀、进水阀、液压杆、驱动系统和分配器。

作为本实用新型的一种优选技术方案，所述洗衣机门上设有观察玻璃窗。

作为本实用新型的一种优选技术方案，所述过滤器一侧设有出水口。

本实用新型所达到的有益效果是：一种倾斜式洗脱机，通过设置液压杆，配合设置于筒颈两侧的转子，可将内筒和外筒一端一同抬起，使其前倾20度，可倒出大部分洗好衣物，方便洗好衣物的提取，使其更具智能性，使用方便。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

图1是本实用新型实施例所述的一种倾斜式洗脱机整体结构示意图；

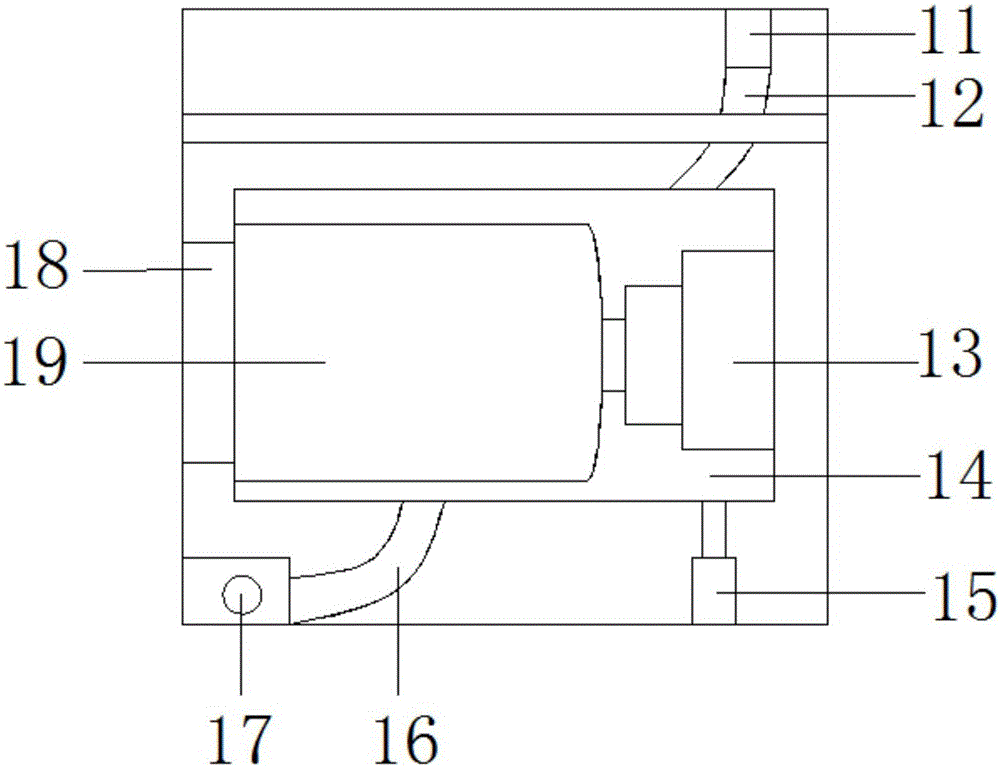

图2是本实用新型实施例所述的一种倾斜式洗脱机剖面图；

图3是本实用新型实施例所述的一种倾斜式洗脱机筒颈结构示意图；

图4是本实用新型实施例所述的一种倾斜式洗脱机运行原理示意图；

图中标号：1、箱体；2、底座；3、控制面板；4、洗衣机门；5、门把手；6、连接件；7、过滤器；8、分配器；9、显示屏；10、控制 按钮；11、进水阀；12、进水管；13、驱动系统；14、外筒；15、液压杆；16、出水管；17、出水口；18、筒颈；19、内筒；20、转子。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：请参阅图1-4，本实用新型一种倾斜式洗脱机，包括箱体1，所述箱体1底部设有底座2，所述底座2一侧设有过滤器7，所述箱体1一侧设有洗衣机门4，所述洗衣机门4上设有门把手5，所述箱体1一侧设有控制面板3，所述控制面板3上分别设有显示屏9和控制按钮10，所述箱体1内部设有外筒14，所述外筒14顶部设有进水管12，所述进水管12一端连接设置在箱体1顶部的进水阀11，所述外筒14底部设有出水管16，所述出水管16一端连接设置在过滤器7内部的排水阀，所述外筒14底部一端连接液压杆15，所述外筒14内部设有内筒19和驱动系统13，所述外筒14一端设有筒颈18，所述筒颈18两侧设有转子20，所述转子20固定在洗衣机门4外侧的连接件6上。

所述驱动系统13包括电动机、离合器，所述内筒19内部设有水位开关，所述控制面板3内部设有程控器，所述程控器分别连接显示屏、控制按钮10、水位开关、排水阀、进水阀11、液压杆15、驱动 系统13和分配器8，所述洗衣机门4上设有观察玻璃窗，所述过滤器7一侧设有出水口17。

需要说明的是，本实用新型为一种倾斜式洗脱机，工作时，通过设置进水阀11，配合水位开关，可控制进水量，通过设置分配器8，可分配洗衣剂含量，通过设置驱动系统13，保证设备正常运转，通过设置液压杆15，配合设置于筒颈18两侧的转子20，可将内筒19和外筒14一端一同抬起，使其前倾20度，可倒出大部分洗好衣物，方便洗好衣物的提取，使其更具智能性，使用方便。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
