用于洗衣机的洗涤桶组件及具有其的洗衣机的制作方法

本实用新型涉及洗衣机技术领域，尤其是涉及一种用于洗衣机的洗涤桶组件及具有其的洗衣机。

背景技术：

相关技术中，洗衣机通常包含箱体、工作台、洗涤桶组件、悬挂系统、控制系统以及传动系统。其中，传动系统一般都用螺钉固定在洗涤桶组件的底部。为了满足洗涤桶组件的刚度，通常在洗涤桶组件的外桶和传动系统之间增加一个底板，并通过若干螺钉与外桶底部固定在一起，然后将传动系统安装在底板上。然而，这种固定方式增加了零件的数量、操作步骤并耗费工时。此外，在工作一段时间后，螺钉有可能松动，导致整机表现出异常噪音等问题，而且大大提高了装配过程中操作失效的风险。

技术实现要素：

本实用新型旨在至少解决现有技术中存在的技术问题之一。为此，本实用新型的一个目的在于提出一种用于洗衣机的洗涤桶组件，该用于洗衣机的洗涤桶组件结构简单、装配方便且可靠性高。

根据本实用新型第一方面的用于洗衣机的洗涤桶组件，包括：外桶；内桶，所述内桶可转动地设在所述外桶内；底板，所述底板一体注塑成型在所述外桶的底部；以及传动系统，所述传动系统设在所述外桶底部且与所述底板相连。

根据本实用新型的用于洗衣机的洗涤桶组件，通过将底板一体注塑成型在外桶的底部，简化了洗涤桶组件的加工工艺和装配步骤，提高了装配效率和可靠性，且降低了材料成本。

根据本实用新型的一些实施例，所述底板嵌入所述外桶内。

具体地，所述底板包括：板体，所述板体水平延伸且形成为环形形状；和两个环形筋，所述两个环形筋设在所述板体的下表面上，所述两个环形筋沿所述板体的径向间隔设置且位于所述板体的内侧，其中所述两个环形筋之间适于设置用于安装所述传动系统的至少一个安装柱。

进一步地，所述底板还包括：第一加强筋，所述第一加强筋设在所述板体的下表面上且位于所述板体的外边缘。

根据本实用新型的一些实施例，所述底板还包括：至少一个第二加强筋，所述第二加强筋设在所述第一加强筋和所述环形筋之间，所述第二加强筋环绕所述环形筋，至少一个第三加强筋，所述第三加强筋从所述环形筋向外穿过所述第二加强筋并延伸至所述第一加强筋。

可选地，所述第一加强筋的高度小于所述环形筋的高度。

具体地，所述板体形成为圆环形形状。

可选地，所述底板为金属铸造件。

可选地，所述底板为板材冲压件。

根据本实用新型第二方面的洗衣机，包括根据本实用新型上述第一方面的用于洗衣机的洗涤桶组件。

可选地，所述洗衣机为波轮洗衣机。

本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

附图说明

本实用新型的上述和/或附加的方面和优点从结合下面附图对实施例的描述中将变得明显和容易理解，其中：

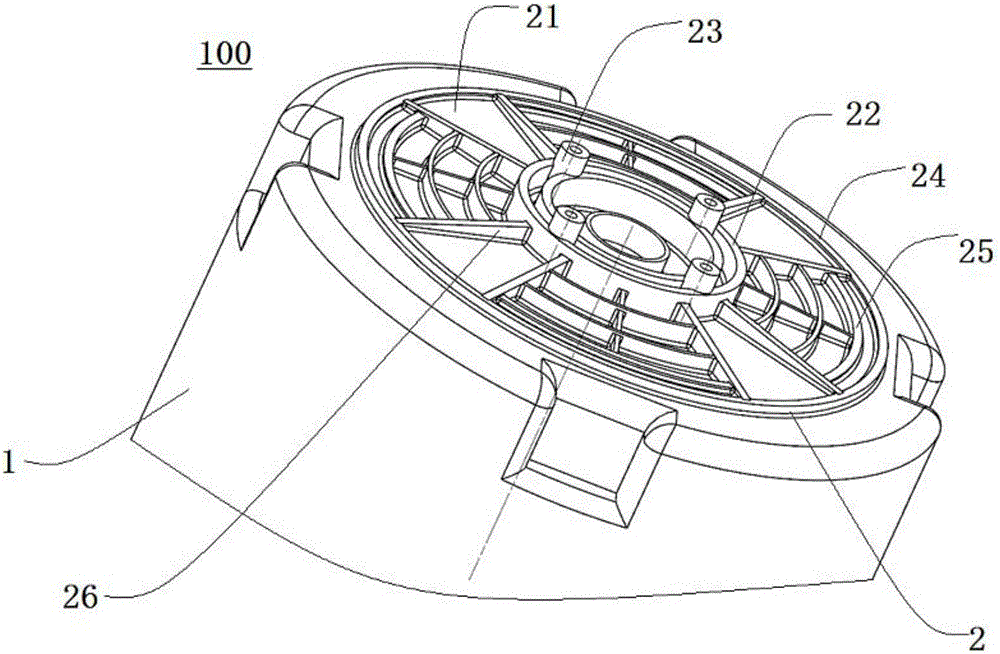

图1是根据本实用新型实施例的洗涤桶组件的结构示意图。

图2是图1中所示的洗涤桶组件的局部示意图；

图3是图2中所示的洗涤桶组件的剖视图。

附图标记：

洗涤桶组件100，

外桶1，

底板2，板体21，环形筋22，安装柱23，第一加强筋24，第二加强筋25，第三加强筋26。

具体实施方式

下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本实用新型，而不能理解为对本实用新型的限制。

在本实用新型的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接触，也可以包括第一和第二特征不是直接接触而是通过它们之间的另外的特征接触。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正上方和斜上方，或仅仅表示第一特征水平高度小于第二特征。

下面参考图1-图3描述根据本实用新型实施例的用于洗衣机的洗涤桶组件100。

如图1-图3所示，根据本实用新型实施例的用于洗衣机的洗涤桶组件100，包括：外桶1、内桶(图未示出)、底板2以及传动系统(图未示出)例如电机等。

其中，内桶可转动地设在外桶1内，底板2一体注塑成型在外桶1的底部，传动系统设在外桶1底部且与底板2相连。

例如，参照图1，底板2可以嵌入外桶1内。可选地，外桶1为塑料件，但不限于此。由此，可在注塑外桶1时将底板2一体地嵌入外桶1的底部，从而可以直接上线安装传动系统等部件，将传统的加工工艺中的注塑外桶1、安装底板2两个操作合并为一个，减小了固定底板2所需的时间，提高了生产效率。且省去了传统的安装底板2的螺钉及后期的紧固工序，降低了材料成本，且提高了装配效率和可靠性。

根据本实用新型实施例的用于洗衣机的洗涤桶组件100，通过将底板2一体注塑成型在外桶1的底部，简化了洗涤桶组件100的加工工艺和装配步骤，提高了装配效率 和可靠性，且降低了材料成本。

根据本实用新型的一些实施例，参照图2和图3，底板2包括板体21和两个环形筋22。其中，板体21水平延伸且可以形成为环形形状，例如，板体21可以形成为圆环形形状，但不限于此。两个环形筋22设在板体21的下表面上，两个环形筋22沿板体21的径向间隔设置且位于板体21的内侧。两个环形筋22之间适于设置用于安装传动系统的至少一个安装柱23。其中，安装柱23可以为一个，也可以为多个。例如，在图2的示例中，安装柱23为多个例如四个等，且多个安装柱23沿靠近底板2中心的环形筋22的外周壁间隔设置。由此，可使得安装柱23的位置稳定，从而便于将传动系统固定在底板2上。此外，还可提高底板2的结构强度。

可选地，底板2可以为金属铸造件，但不限于此。例如，底板2还可以为板材冲压件等。其中，底板2的下表面具有安装面，传动系统安装在底板2的安装面上。在注塑时，可以先将底板2放入注塑机，以底板2上的传动系统安装面作为定位，一体注塑在外桶1的底部，使得底板2的上表面和下表面(安装面除外)均被外桶1的塑料所覆盖。由此，可以将底板2封闭在洗涤桶的底部，并将传动系统安装在安装面上，显著地减少了装配工序、装配零件，从安装精度、零件累计误差方面来说，可靠性均有显著提高，且解决了使用一段时间后螺钉松动的问题。

进一步地，底板2还包括第一加强筋24。参照图2和图3，第一加强筋24设在板体21的下表面上且位于板体21的外边缘。由此，可进一步地提高底板2的结构强度。

根据本实用新型的一些实施例，底板2还包括：至少一个第二加强筋25和至少一个第三加强筋26。其中，第二加强筋25可以为一个，也可以为多个。第三加强筋26可以为一个，也可以为多个。第二加强筋25设在第一加强筋24和环形筋22之间，第二加强筋25环绕环形筋22，第三加强筋26从环形筋22向外穿过第二加强筋25并延伸至第一加强筋24。例如，在图2的示例中，板体21和环形筋22形成为圆环形，第二加强筋25可以沿环形筋22的周向延伸，第三加强筋26可以沿环形筋22的径向延伸。由此，可更一进步地增强底板2的结构强度。

具体地，第一加强筋24的高度小于环形筋22的高度。由此，可节省底板2的用料，降低材料成本。

根据本实用新型实施例的用于洗衣机的洗涤桶组件100，通过将底板2一体注塑成型在外桶1的底部，简化了洗涤桶组件100的加工工艺和装配步骤，提高了装配效率和可靠性，且降低了材料成本。

根据本实用新型第二方面实施例的洗衣机，包括根据本实用新型上述第一方面实施例的用于洗衣机的洗涤桶组件100。其中，洗衣机可以为波轮洗衣机，但不限于此。

根据本实用新型第二方面实施例的洗衣机，通过设置根据本实用新型上述第一方面实施例的用于洗衣机的洗涤桶组件100，提高了洗衣机的装配效率和可靠性，并降低了材料成本。

在本说明书的描述中，参考术语“一个实施例”、“一些实施例”、“示意性实施例”、“示例”、“具体示例”、或“一些示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

尽管已经示出和描述了本实用新型的实施例，本领域的普通技术人员可以理解：在不脱离本实用新型的原理和宗旨的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由权利要求及其等同物限定。
