一种离子臭氧杀菌的洗衣机桶壁装置的制作方法

本实用新型涉及一种离子臭氧杀菌装置，具体涉及一种离子臭氧杀菌的洗衣机桶壁装置。

背景技术：

在现有技术中，洗衣机是人们日常生活必不可少的家用电器，目前洗衣机的清洁方式是由动力机构带动波轮旋转，波轮搅动加有洗涤剂的水，水作用于衣物，使得衣物上的污垢脱落，而线屑过滤网可将水中悬浮的污垢滤去，以此达到洗净衣物的目的。但是，普通的洗衣机并不具备消毒杀菌功能，对于衣物和水中的有害细菌和微生物不能有效杀除，因此，需要一种可针对洗衣机的杀菌消毒装置。

技术实现要素：

为了有效解决上述问题，本实用新型提供一种离子臭氧杀菌的洗衣机桶壁装置。

本实用新型的具体技术方案如下：一种离子臭氧杀菌的洗衣机桶壁装置，包括洗衣机桶、绝缘壳体、单向阀构件、电源构件，所述洗衣机桶壁上固定安装所述绝缘壳体，所述绝缘壳体内固定安装所述电源构件，所述绝缘壳体内固定安装所述单向阀构件，所述绝缘壳体内固定设置有离子风产生装置，其特征在于，所述离子风产生装置包括导体尖锐部分的尖端电极、呈环状平面对置分布的第一电极组以及呈环状平面对置分布的第二电极组；

所述尖端电极、所述第一电极组以及所述第二电极组，三者的圆心轴是空间内的同一直线，三者依次分布且所述尖端电极与所述第一电极组的最短距离比所述尖端电极与所述第二电极组的最短距离短。

进一步地，所述第一电极组的环形半径与所述第二电极组的环状半径之比是100:5-50。

进一步地，所述单向阀构件与所述离子风产生装置通过所述绝缘壳体内的中空管道密封连接。

进一步地，用于固定放置电极的所述环状平面是边数至少为3的多边形形状和圆形形状，且所述环状平面中部为中通结构的。

进一步地，所述单向阀构件包括单向阀壳体、可用于密封的橡胶小球、可用于压缩回位的弹性件，所述单向阀壳体内部呈圆台状的中通结构，其母线可以是直线或具有弧度的曲线，所述单向阀壳体内固定安装所述弹性件，所述橡胶小球通过所述弹性件活动安装在所述单向阀壳体内。

进一步地，所述尖端电极设置成至少一个。

进一步地，所述第一电极组和所述第二电极组分别设置多组。

进一步地，所述绝缘壳体按圆周阵列或者竖直方向排列固定安装在洗衣机壁上，数量是2-20个。

本实用新型有益效果为：该装置的离子臭氧杀菌原理是，能够产生离子量大且风压强的离子风，对洗衣机的机桶内压入离子风，在无气泵的情况下送出高浓度的离子及臭氧，从而实现高效率的杀菌消臭 的功能，结构简单，无环境污染，不需要添加杀菌剂且无异味，而且对洗衣机本身也实现了自清洁的功能。

附图说明

图1为本实用新型的洗衣机桶立体结构示意图；

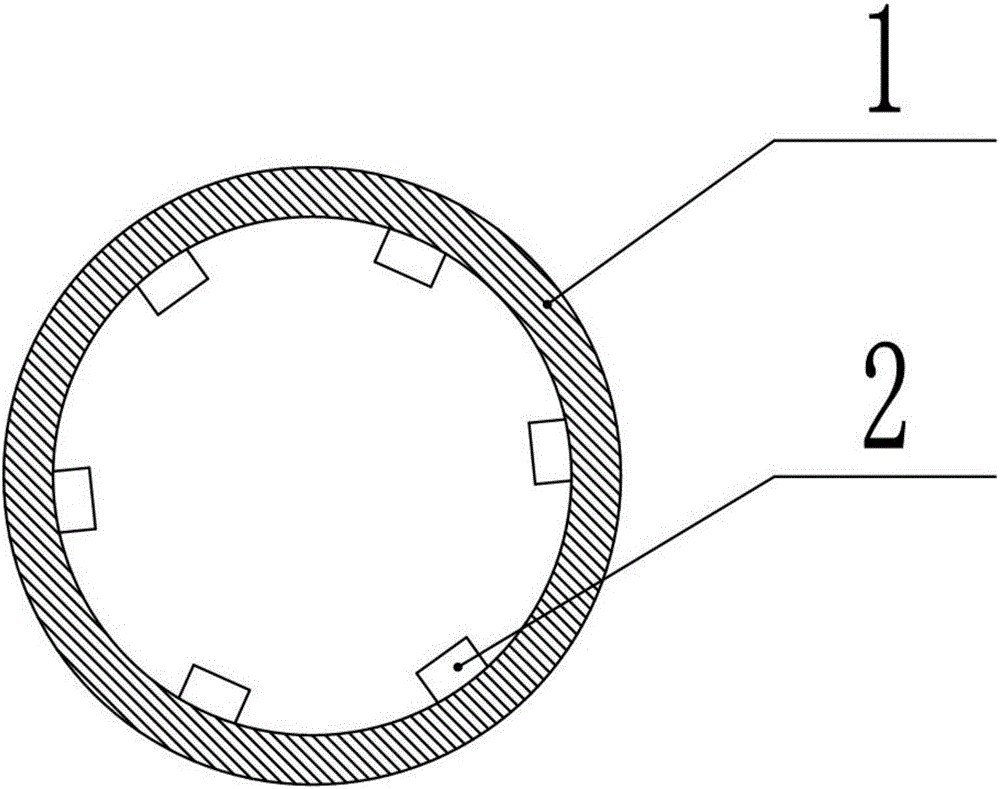

图2为本实用新型的洗衣机桶的俯视图；

图3为本实用新型的离子臭氧杀菌的洗衣机桶壁装置的位置关系图；

图4为本实用新型的离子风产生装置结构示意图；

图5为本实用新型的离子风产生装置的主视图；

图6为本实用新型的离子风产生装置的主视图以及侧面概念图；

图7为本实用新型的单向阀内部剖视图；

附图标号：1-洗衣机桶；2-绝缘壳体；3-单向阀构件；301-单向阀壳体；302-橡胶小球；303-弹性件；4-电源构件；5-离子风产生装置；501-尖端电极；502-第一电极组；503-第二电极组。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细描述。应当理解，此处所描述的具体实施例仅仅用于解释本实用新型，并不用于限定本实用新型。

相反，本实用新型涵盖任何由权利要求定义的在本实用新型的精髓和范围上做的替代、修改、等效方法以及方案。进一步，为了使公众对本实用新型有更好的了解，在下文对本实用新型的细节描述中， 详尽描述了一些特定的细节部分。对本领域技术人员来说没有这些细节部分的描述也可以完全理解本实用新型。

如图1至图4所示，为本实用新型第一实施例的结构示意图，该实施例提供一种离子臭氧杀菌的洗衣机桶1壁装置，包一种离子臭氧杀菌的洗衣机桶1壁装置，包括洗衣机桶1、绝缘壳体2、单向阀构件3、电源构件4，所述洗衣机桶1壁上固定安装所述绝缘壳体2，所述绝缘壳体2内固定安装所述电源构件4，所述绝缘壳体2内固定安装所述单向阀构件3，所述绝缘壳体2内固定设置有离子风产生装置5，所述离子风产生装置5包括导体尖锐部分的尖端电极501、呈环状平面对置分布的第一电极组502以及呈环状平面对置分布的第二电极组503，所述尖端电极501设置成至少一个，所述主环状对置电极和所述副环状对置电极分别设置多组。使所述尖端电极501与对置的电极之间产生电位差，并通过电晕放电来产生离子风，对置的电极具有平面状的第一电极组502和在沿着所述尖端电极501的延长线轴观察时围绕所述第一电极组502的平面状的第二电极组503，所述对置电极具有平面状的第一电极组502和在沿着所述尖端电极501的延长线轴观察时围绕所述第一电极组502的平面状的第二电极组503，所述第一电极组502的环形半径与所述第二电极组503的环状半径之比是100:5-50。通过该结构能得到大风量的离子风，在为单一的筒状或一个平面圆形的对置电极的情况下，放电沿着处于最短距离的相反极的筒状电极内侧或平面圆形电极的内侧呈环状地放电并产生环型离子风。需要说明的是，离子风通常在电晕放电时，从尖端 电极501放出的离子在朝向对置电极泳动期间，由于与空气分子反复发生碰撞，而形成从尖端电极501朝向对置电极产生的空气流。即是按照放电时产生的离子的流动方向而产生的气流。从附图4说明一种离子臭氧杀菌的洗衣机桶1壁装置的详细的结构。

如图5和图6所示，为本实用新型的第二实施例，在第二实施例中，所述尖端电极501、所述第一电极组502以及所述第二电极组503，三者的圆心轴是空间内的同一直线，三者依次分布且所述尖端电极501与所述第一电极组502的最短距离比所述尖端电极501与所述第二电极组502的最短距离短。该装置中用于固定放置电极的所述环状平面是边数至少为3的多边形形状和圆形形状，且所述环状平面中部为中通结构的。由于设置所述尖端电极501的圆心轴线、所述第一电极组502及所述第二电极组503的圆心轴线是同一条直线。当环状部的直径为小径时，虽然可以发出风压强的离子风，但由于产生离子量少，因此通过在第一电极组502外周配置作为二次产生极的第二电极组503，中心发出小径且风压强的主流风，同时外周发出直径大、风压减弱但具有离子量的副流风。即，该装置设置的对置电极解决了在大径时风压弱但离子量多而在小径时风压强但离子量少的现实情况的问题，因此，该装置设置的环状对置的电极满足在同电位下同时实现大风压和产生大量离子的实际情况。

如图7所示，是该装置的单向阀构件3的结构示意图，在第一实施例和第二实施例中，所述单向阀构件3包括单向阀壳体301、可用于密封的橡胶小球302、可用于压缩回位的弹性件303，所述单向阀壳体 301内部呈圆台状的中通结构，其母线可以是直线或具有弧度的曲线，所述单向阀壳体301内固定安装所述弹性件303，所述橡胶小球302通过所述弹性件303活动安装在所述单向阀壳体301内。所述绝缘壳体2按圆周阵列或者竖直方向排列固定安装在洗衣机壁上，数量是2-20个。该装置的离子臭氧杀菌在工作过程中，能够产生离子量大且风压强的离子风，对洗衣机的机桶内压入离子风，在无气泵的情况下送出高浓度的离子及臭氧，从而实现高效率的杀菌消臭的功能，结构简单，无环境污染，不需要添加杀菌剂且无异味，而且对洗衣机本身也实现了自清洁的功能。

对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
