一种洗衣桶结构的制作方法

本实用新型涉及一种洗衣桶结构，属于家用电器技术领域。

背景技术：

目前，现有技术的洗衣桶结构一般为了节约零件成本，大多数洗衣桶由筒壁与底座组成，为了防止底座塑料缩水与增加零件强度，会在底座上设置大量加强筋，而这些加强筋会构成大量隐蔽空间，同时此部位又不容易被清理到。

技术实现要素：

本实用新型所要解决的技术问题是克服现有技术的缺陷，提供一种洗衣桶结构，它不仅能够避免洗衣桶表面沾染污垢、滋生细菌的现象，从而实现免清洗的功能，而且能够增加洗衣桶底部的刚性，另外还能够减小水对洗衣桶底部的阻力，提高转速，实现节能。

为了解决上述技术问题，本实用新型的技术方案是：一种洗衣桶结构，它包括：

筒壁；

底座，所述底座设置在筒壁的底部，所述底座具有筒底壁，并且所述筒壁和筒底壁共同围成洗衣桶内腔，所述筒底壁的外壁面上设置有加强结构；

外罩，所述外罩完全罩住底座上的加强结构。

进一步提供了一种加强结构的结构，所述加强结构包括形成在筒底壁上的多个第一加强筋。

进一步，所述第一加强筋沿着筒底壁的径向延伸。

进一步，多个第一加强筋沿所述筒底壁的周向间隔设置成发散状。

进一步为了更好地增加洗衣桶底的刚性，所述加强结构还包括形成在筒底壁上并沿着筒底壁的周向延伸的环形加强筋。

进一步提供了一种固定外罩的结构，所述底座的顶端设置有向外凸出的焊接边沿，所述外罩的顶端内壁焊接在焊接边沿上，并且所述底座上的加强结构位于所述外罩的内腔内。

进一步，所述筒壁由不锈钢材料制成。

进一步，所述底座一体注塑而成。

进一步，所述外罩一体注塑而成。

进一步，所述外罩的顶端内壁焊接在底座的焊接边沿上，使外罩与底座成为一体。

采用了上述技术方案后，本实用新型的底座上的加强结构采用外罩罩住，能够避免洗衣桶此处表面沾染污垢、滋生细菌的现象，从而实现免清洗的功能，而且增加了外罩能够增加洗衣桶底部的刚性，另外还能够减小水对洗衣桶底部的阻力，提高转速，实现节能。

附图说明

图1为本实用新型的洗衣桶结构的装配爆炸图；

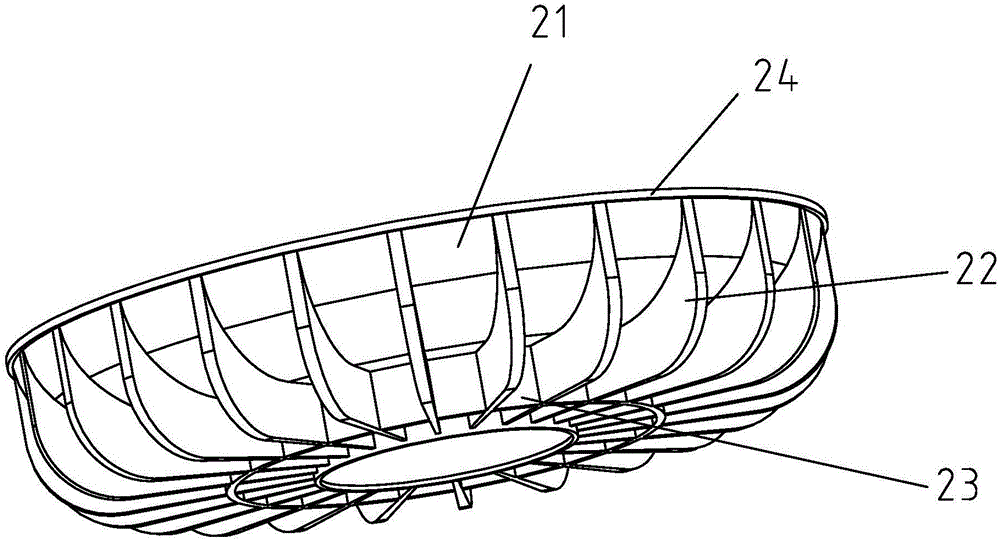

图2为本实用新型的底座的立体图。

具体实施方式

为了使本实用新型的内容更容易被清楚地理解，下面根据具体实施例并结合附图，对本实用新型作进一步详细的说明。

如图1、2所示，一种洗衣桶结构，它包括：

筒壁1；

底座2，所述底座2设置在筒壁1的底部，所述底座2具有筒底壁21，并且所述筒壁1和筒底壁21共同围成洗衣桶内腔，所述筒底壁21的外壁面上设置有加强结构；

外罩3，所述外罩3完全罩住底座2上的加强结构。

如图1、2所示，所述加强结构包括形成在筒底壁21上的多个第一加强筋22。

如图1、2所示，所述第一加强筋22沿着筒底壁21的径向延伸。

如图1、2所示，多个第一加强筋22沿所述筒底壁21的周向间隔设置成发散状。

如图1、2所示，所述加强结构还包括形成在筒底壁21上并沿着筒底壁21的周向延伸的环形加强筋23。

如图1、2所示，所述底座2的顶端设置有向外凸出的焊接边沿24，所述外罩3的顶端内壁焊接在焊接边沿24上，并且所述底座2上的加强结构位于所述外罩3的内腔内，焊接采用超声波焊接工艺。

所述筒壁1可以由不锈钢材料制成。

所述底座2可以一体注塑而成。

所述外罩3可以一体注塑而成。

外罩3的外壁面为光滑结构，并且外罩3安装在底座2后，所述外罩3的顶端内壁焊接在底座2的焊接边沿24上，使外罩3与底座2成为一体，实现两者之间的密封，且不出现缝隙。

本实用新型的底座2上的加强结构采用外罩罩住，能够避免洗衣桶此处表面沾染污垢、滋生细菌的现象，从而实现免清洗的功能，而且增加了外罩3能够增加洗衣桶底部的刚性，另外还能够减小水对洗衣桶底部的阻力，提高转速，实现节能。

以上所述的具体实施例，对本实用新型解决的技术问题、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
