预防医学清洗装置的制作方法

本实用新型涉及医疗器械技术领域，具体地讲是一种预防医学清洗装置。

背景技术：

在预防医学中前期的清洗消毒预防显得尤为重要，目前在医院病房内存在大量住院患者，而住院患者内存在较多传染体，这些患者长期住院治疗，病床上的床褥为直接接触物，存在大量的传染病菌，若处理不当会造成病菌传染和交叉传染，严重影响医务人员和陪护人员的身体健康，但大量的床褥清理工作，用普通的机洗难以有效杀菌消毒，给医务人员带来了极大的工作难度。机洗过程中，集中消毒，也存在消毒不彻底，不均匀的问题，而为了达到预防的效果，消毒必须彻底有效，同时大量的衣物床褥同时清洗，容易在转动过程中发生混乱的缠绕，影响清洗消毒效果，也给清洗后的整理带来麻烦。

技术实现要素：

本实用新型所要解决的技术问题，是针对上述存在的技术不足，提供一种预防医学清洗装置。进行较为全面有效的消毒，减少缠绕的发生，提高清洗消毒效果，保证使用安全。

本实用新型采用的技术方案是：提供一种预防医学清洗装置，包括洗衣机本体；所述洗衣机本体包括外壳、内筒、上部的翻盖、翻盖上的控制面板、翻盖下端的清洗剂盒、内部下方的波轮、波轮轴、波轮轴上的密封圈、洗衣电动机、上方的进水管和下方的出水管；其特征在于：还包括运输装置、运输装置上方的消毒装置、内筒里的隔层装置；所述的内筒的内壁中部设置有支板，支板上设置有均匀分布的插接柱；所述的运输装置包括洗衣机本体右侧的传送皮带，传送皮带的左端与内筒右侧对齐，传送皮带左端的皮带轮与外壳转动连接，右端下方设置有电机座；电机座上安装有传送电机；传送电机的输出端与右端的皮带轮连接；所述的消毒装置包括与外壳相连的倒“L”形的支架，支架位于传送皮带左侧上方；支架上设置有消毒液盒，消毒液盒内设置有超声波雾化器；支架下端设置有雾化喷头，雾化喷头正对传送皮带；消毒液盒的出口与雾化喷头相连通；支架右 端设置有挡帘；翻盖与支架左端转动连接；所述的隔层装置包括与内筒滑动连接的环形的隔板和中部的转动板；隔板上设置有与插接柱一一对应且配合连接的插接孔；转动板与隔板转动连接，转动板上表面和下表面均设置有沿圆周均布且指向圆心的叶片。

进一步优化本技术方案，预防医学清洗装置的内筒的内壁设置有均匀分布的碰撞条。

进一步优化本技术方案，预防医学清洗装置的转动板上设置有均匀分布的通水孔。

本实用新型与传统预防清洗工具相比，其有益效果在于：

1、洗衣机本体完成清洗的各项工作。清洗工作人员将需要清洗的衣物床褥一一放在传送皮带上，送入洗衣机本体；衣物床褥经过消毒装置下方时，均受到雾化喷头的喷洒，经过较为全面的消毒液的消毒作用后再进入内筒，解决了大量衣物床褥同时在内筒里浸泡，而可能造成的消毒不全面或成效较低的问题，右端挡帘的设置可减少雾化后的消毒液进入外部空间；内筒里的隔层装置了将大量的衣物床褥分成两层，减少衣物床褥清洗过程中的互相缠绕，衣物床褥缠绕将影响清洗效果，转动板上下表面的叶片，在清洗过程中使转动板能够跟随转动，带动上层空间内的衣物床褥转动清洗，分层而不影响清洗效果；

2、碰撞条的设置可增加清洗过程中，衣物床褥的碰撞，提高清洗效果；

3、转动板上的通水孔可使上下连通，提高上层空间的清洗效果，使水能够交换流动，同时减轻转动板的重量。

附图说明

图1为本实用新型的结构示意图；

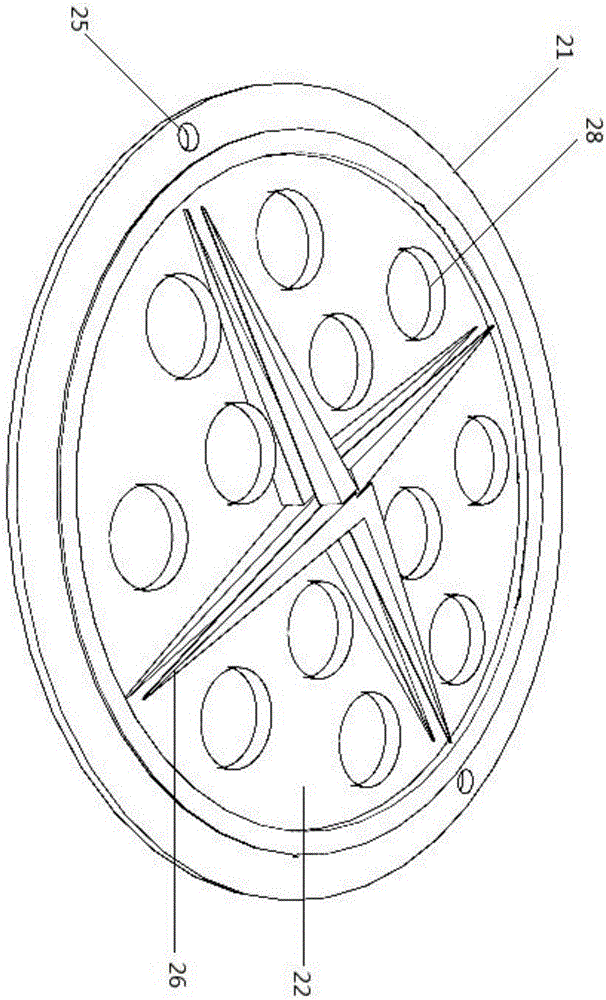

图2为本实用新型隔层装置的结构示意图；

图3为本实用新型洗衣电机、传送电机的电路图；

图中，1、外壳；2、内筒；3、翻盖；4、控制面板；5、清洗剂盒；6、波轮；7、波轮轴；8、密封圈；9、洗衣电动机；10、进水管；11、出水管；12、传送皮带；13、皮带轮；14、传送电机；15、电机座；16、支架；17、消毒液盒；18、超声波雾化器；19、雾化喷头；20、挡帘；21、隔板；22、转动板；23、支板； 24、插接柱；25、插接孔；26、叶片；27、碰撞条；28、通水孔。

具体实施方式

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

如图1-3所示，预防医学清洗装置，包括洗衣机本体；所述洗衣机本体包括外壳1、内筒2、上部的翻盖3、翻盖3上的控制面板4、翻盖3下端的清洗剂盒5、内部下方的波轮6、波轮轴7、波轮轴7上的密封圈8、洗衣电动机9、上方的进水管10和下方的出水管11；其特征在于：还包括运输装置、运输装置上方的消毒装置、内筒2里的隔层装置；所述的内筒2的内壁中部设置有支板23，支板23上设置有均匀分布的插接柱24；所述的运输装置包括洗衣机本体右侧的传送皮带12，传送皮带12的左端与内筒2右侧对齐，传送皮带12左端的皮带轮13与外壳1转动连接，右端下方设置有电机座15；电机座15上安装有传送电机14；传送电机14的输出端与右端的皮带轮13连接；所述的消毒装置包括与外壳1相连的倒“L”形的支架16，支架16位于传送皮带12左侧上方；支架16上设置有消毒液盒17，消毒液盒17内设置有超声波雾化器18；支架16下端设置有雾化喷头19，雾化喷头19正对传送皮带12；消毒液盒17的出口与雾化喷头19相连通；支架16右端设置有挡帘20；翻盖3与支架16左端转动连接；所述的隔层装置包括与内筒2滑动连接的环形的隔板21和中部的转动板22；隔板21上设置有与插接柱24一一对应且配合连接的插接孔25；转动板22与隔板21转动连接，转动板22上表面和下表面均设置有沿圆周均布且指向圆心的叶片26；内筒2的内壁设置有均匀分布的碰撞条27；转动板22上设置有均匀分布的通水孔28。

本实用新型在实现清洗消毒预防疾病的功能时，依靠洗衣机本体进行清洗的工作，对消毒过程和清洗过程做了改进。投放衣物床褥时，需要一件一件的从运输装置输送到内筒2，在输送过程中，每件衣物床褥均经过消毒装置的下方，经过全方面的消毒液的喷洒，避免了传统消毒方法中，浸泡不均、消毒不彻底等问题，同时，本实用新型中消毒装置采用雾化喷洒的方式，超声波雾化器18将消毒液雾化，从雾化喷头19中喷出，洒在衣物床褥上面，使消毒液与衣物床褥的接触更加全面，且雾化作用能够有效减少消毒液的浪费，避免过量消毒液同时洒出。衣物床褥经过消毒液的喷洒后，由传送皮带12左端直接掉入内筒2，等待 清洗。由于清洗任务繁重，每次需清洗大量的衣物床褥，传统的清洗过程，使大量的衣物床褥在清洗过程中非常容易造成互相缠绕，从而影响到衣物床褥与清洗剂和消毒液的有效接触，本实用新型在运输装置上已将每件衣物床褥进行了消毒喷洒，同时依靠隔层装置，将内筒2空间隔开两层，以减少大量衣物床褥发生同时缠绕的现象。

在清洗过程中，除清洗剂的作用外，主要依靠在转动过程中，衣物床褥之间、衣物床褥和内筒2内壁之间的碰撞和清洗水的冲刷来提高清洗效果，内筒2内壁上的碰撞条27可提高碰撞率，从而提高清洗效果。隔层装置在起到内筒2分层的作用时，同时兼顾了清洗效果，拨轮在下层造成转动，带动衣物床褥和水进行转动，隔层装置在中间的出现则会影响到上层空间转动的效果，但是本实用新型中，隔层装置可实现上下层空间的联动，减少了对转动的影响。下层的转动，则会对转动板22下表面的叶片26施加能够使其转动的力，就会带动整个转动板22的转动，转动板22上表面的叶片26带动上层空间的衣物床褥和水进行转动，实现清洗。同时，在转动板22上开有均匀分布的通水孔28可使上下层的清洗水进行流动，能够提高水的转动传递，使转动更加有力。
