摆动式洗衣机内筒自清洗装置及应用其的洗衣机的制作方法

本实用新型涉及一种摆动式洗衣机内筒自清洗装置及应用其的洗衣机，属于洗衣机技术领域。

背景技术：

目前，现在家庭中基本每家都会拥有洗衣机，不管是滚筒式的还是波轮式的，洗衣机的内筒内壁是用户能够看得到的，而用户看不到的内筒外壁在长期工作下会有很多纤维堆积，特别是内筒上的孔洞处，而这些垃圾长期在潮湿阴暗的环境下极易滋生细菌导致衣物的污染。

一般目前市面上带有自清洁功能的洗衣机仅仅是清水漂洗、烘干等简单的清洁功能，这些功能也许能暂时清除大部分细菌，而粘附的纤维等污染源确很难去除。

技术实现要素：

本实用新型所要解决的技术问题是克服现有技术的缺陷，提供一种摆动式洗衣机内筒自清洗装置，它不仅能够实现对洗衣机内筒外壁的有效清洗，而且能够避免对其造成过度磨损的现象。

为了解决上述技术问题，本实用新型的技术方案是：一种摆动式洗衣机内筒自清洗装置，它包括：

清洗组件，所述清洗组件具有清洗刷以及在清洗刷与内筒外壁接触时驱动清洗刷旋转从而使清洗刷刷扫内筒外壁的驱动机构；

摆动组件，在不需要清洗内筒外壁时，所述摆动组件摆动所述清洗组件使清洗刷与内筒外壁相隔一段距离；在需要清洗内筒外壁时，所述摆动组件摆动所述清洗组件使清洗刷与内筒外壁接触。

进一步为了有效地对内筒进行冲洗，从而提高内筒外壁清洗的洁净度，摆动式洗衣机内筒自清洗装置还包括用于在清洗刷刷扫内筒外壁时向所述内筒外壁喷射液体的喷淋组件。

进一步提供了一种喷淋组件的具体结构，所述喷淋组件具有可泵入压力液流的喷液管，所述喷液管上设置有出液孔。

进一步为了更好地对内筒外壁进行喷淋清洗，所述出液孔喷出的液体对准清洗刷与内筒外壁的接触部位。

进一步，所述驱动机构的动力源为电机。

进一步为了方便清洗刷的更换，所述驱动机构的动力源的输出轴与清洗刷之间的连接为可拆卸式连接。

进一步提供了一种具体的电机与清洗刷的可拆卸式连接的结构，所述驱动机构的动力源的输出轴通过一卡扣与所述清洗刷连接，所述卡扣的一端连接在所述驱动机构的动力源的输出轴上，所述卡扣的另一端设置有弹性扣部，所述卡扣的弹性扣部卡在所述清洗刷上设置的卡孔内。

进一步，所述摆动组件连同清洗组件均安装在洗衣机的外筒上。

进一步提供了一种摆动组件的具体结构，所述摆动组件包括摆动动力源和摆动传递组件，所述摆动动力源与摆动传递组件传动连接，所述摆动传递组件与所述清洗组件传动连接。

进一步，所述摆动动力源为摆动电机。

进一步为了避免清洗组件受到内筒碰撞导致损坏的现象以及在清洗内筒外壁时使刷部紧贴内筒外壁，所述摆动传递组件为在清洗内筒外壁时可使清洗刷与内筒外壁充分接触和在内筒碰撞所述清洗组件时可提供清洗组件一缓冲力的弹性缓冲机构。

进一步提供了一种具体的弹性缓冲机构的结构，所述弹性缓冲机构包括摆动连接组件、清洗连接组件和弹性元件，摆动连接组件安装在摆动动力源的输出端上，所述弹性元件安装在摆动连接组件内，清洗连接组件与清洗组件连接，所述清洗连接组件插入所述摆动连接组件，并与所述弹性元件相抵。

进一步，所述摆动连接组件包括摆动连接座和滑动导向套，所述滑动导向套与所述摆动连接座相连接，摆动连接座安装在摆动动力源的输出端上，所述清洗连接组件包括清洗组件连接座和滑动行程限位座，所述清洗组件连接座的一端部与清洗主体组件相连，所述滑动行程限位座连接在清洗组件连接座的另一端部，所述滑动行程限位座容置在摆动连接座的滑动行程腔内，所述清洗组件连接座的另一端部插入所述滑动导向套内，并且所述清洗组件连接座的另一端部通过滑动行程限位座与所述弹性元件相抵。

本实用新型还提供了一种洗衣机，它包括本体，所述本体包括所述摆动式洗衣机内筒自清洗装置。

进一步，所述本体具有上盖，并且上盖上设置有内筒孔，所述上盖在内筒孔的一侧设置有控制面板，所述上盖在内筒孔的另一侧设置有操作孔，所述摆动式洗衣机内筒自清洗装置设置在操作孔内。

采用了上述技术方案后，本实用新型在需要清洗洗衣机内筒外壁时，通过摆动组件摆动所述清洗组件使清洗刷与内筒外壁接触，然后驱动机构驱动清洗刷旋转从而使清洗刷刷扫内筒外壁，同时在清洗刷刷扫内筒外壁时，所述喷淋组件可以向所述内筒外壁喷射液体，增加清洗效果；在不需要清洗洗衣机内筒外壁时，通过摆动组件摆动所述清洗组件使清洗刷与内筒外壁相隔一段距离，从而能够避免对清洗刷造成过度磨损的现象。

附图说明

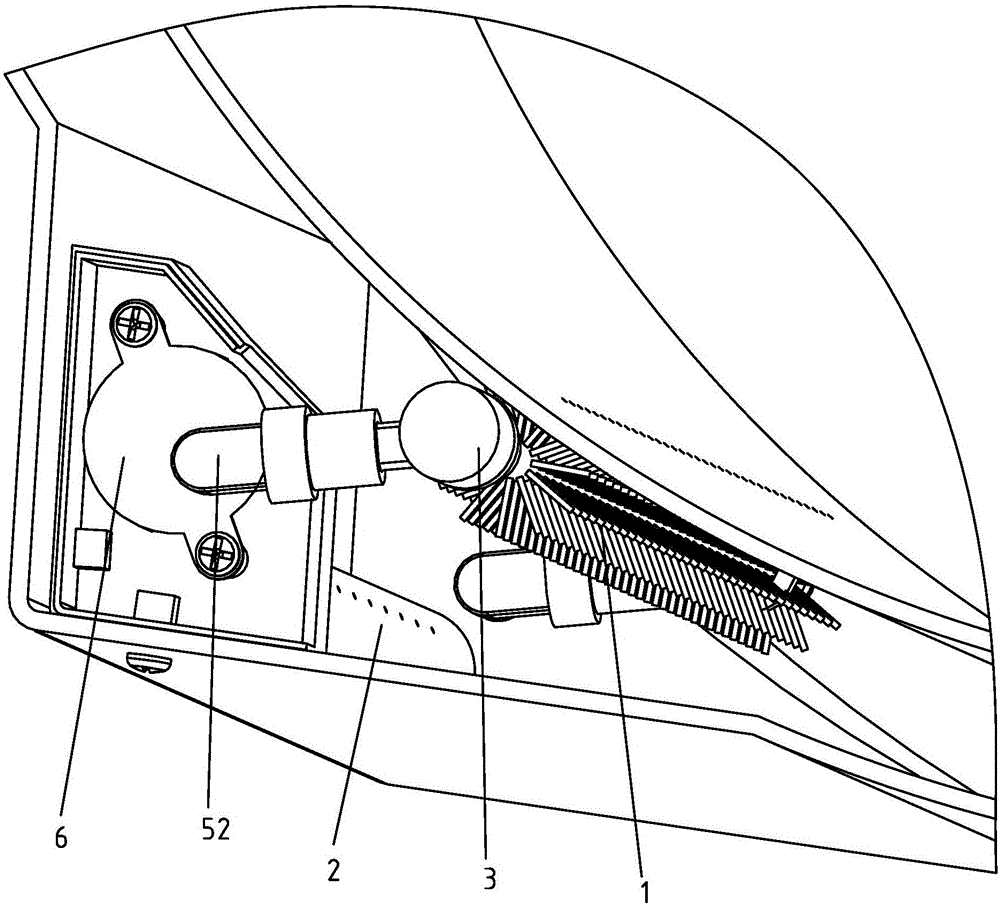

图1为本实用新型的摆动式洗衣机内筒自清洗装置安装在洗衣机上不清洗内筒外壁时的立体图；

图2为本实用新型的摆动式洗衣机内筒自清洗装置安装在洗衣机上清洗内筒外壁时的立体图；

图3为本实用新型的摆动式洗衣机内筒自清洗装置的立体图一；

图4为本实用新型的摆动式洗衣机内筒自清洗装置的立体图二；

图5为本实用新型的清洗刷与驱动机构连接的装配爆炸图；

图6为本实用新型的弹性缓冲机构的立体图；

图7为本实用新型的弹性缓冲机构的装配爆炸图；

图8为本实用新型的洗衣机的立体图。

具体实施方式

为了使本实用新型的内容更容易被清楚地理解，下面根据具体实施例并结合附图，对本实用新型作进一步详细的说明。

如图1～7所示，一种摆动式洗衣机内筒自清洗装置，它包括：

清洗组件，所述清洗组件具有清洗刷1以及在清洗刷1与内筒外壁接触时驱动清洗刷1旋转从而使清洗刷1刷扫内筒外壁的驱动机构；

摆动组件，在不需要清洗内筒外壁时，所述摆动组件摆动所述清洗组件使清洗刷1与内筒外壁相隔一段距离；在需要清洗内筒外壁时，所述摆动组件摆动所述清洗组件使清洗刷1与内筒外壁接触。

如图3所示，摆动式洗衣机内筒自清洗装置还包括用于在清洗刷1刷扫内筒外壁时向所述内筒外壁喷射液体的喷淋组件；所述喷淋组件具有可泵入压力液流的喷液管2，所述喷液管2上设置有出液孔；可以设置喷液管2的位置，使喷液管2的出液孔喷出的液体对准清洗刷1与内筒外壁的接触部位；喷淋组件可在清洗刷1刷扫内筒外壁的时候，对内筒外壁喷射液体，从而提高整体的清洗效果。

如图5所示，所述驱动机构的动力源可以为电机3，具体地，可以为步进电机、直流电机、伺服电机，但是不限于此。

所述驱动机构的动力源的输出轴与清洗刷1之间的连接为可拆卸式连接，可拆卸式连接的结构可以为如下结构：所述驱动机构的动力源的输出轴通过一卡扣4与所述清洗刷1连接，所述卡扣4的一端连接在所述驱动机构的动力源的输出轴上，所述卡扣4的另一端设置有弹性扣部，所述卡扣3的弹性扣部卡在所述清洗刷1上设置的卡孔内。这样的话，就方便了清洗刷1的更换。

如图1所示，所述摆动组件连同清洗组件均安装在洗衣机的外筒10上；具体地，所述摆动组件连同清洗组件可以安装在洗衣机的外筒10的内侧筒壁上。

如图1～2所示，所述摆动组件包括摆动动力源和摆动传递组件，所述摆动动力源与摆动传递组件传动连接，所述摆动传递组件与所述清洗组件传动连接；所述摆动动力源可以为摆动电机6。

另外为了避免清洗组件受到内筒碰撞导致损坏的现象以及在清洗内筒外壁时使刷部紧贴内筒外壁，所述摆动传递组件为在清洗内筒外壁时可使清洗刷1与内筒外壁充分接触和在内筒碰撞所述清洗组件时可提供清洗组件一缓冲力的弹性缓冲机构；该弹性缓冲机构的具体结构可如下：所述弹性缓冲机构包括摆动连接组件、清洗连接组件和弹性元件51，摆动连接组件安装在摆动动力源的输出端上，所述弹性元件51安装在摆动连接组件内，清洗连接组件与清洗组件连接，所述清洗连接组件插入所述摆动连接组件，并与所述弹性元件51相抵；再具体地，如图6、7所示，所述摆动连接组件包括摆动连接座52和滑动导向套53，所述滑动导向套53与所述摆动连接座52相连接，摆动连接座52安装在摆动动力源的输出端上，所述清洗连接组件包括清洗组件连接座54和滑动行程限位座55，所述清洗组件连接座54的一端部与清洗主体组件相连，所述滑动行程限位座55连接在清洗组件连接座54的另一端部，所述滑动行程限位座55容置在摆动连接座52的滑动行程腔内，所述清洗组件连接座54的另一端部插入所述滑动导向套53内，并且所述清洗组件连接座54的另一端部通过滑动行程限位座55与所述弹性元件51相抵；其中，所述弹性元件51为弹簧。

在清洗过程中，内筒20旋转，考虑到其自身可能作圆周晃动，撞击到清洗组件，弹性缓冲机构内部都有弹簧，它们在碰撞的时候，(即内筒20的撞击力大于弹簧力时，弹性缓冲机构会朝着撞击的方向避让，起到安全防护作用；内筒20没有撞击或撞击的力小于弹簧力时，弹性缓冲机构自身能够复位让清洗刷与内筒外壁良好地接触摩擦)起到清洗干净的作用；

当然摆动传递组件可以设置多个，其中，与摆动动力源相连的为主动摆动传递组件，其余的为从动摆动传递组件，从动摆动传递组件的一端可枢接在外筒10上，从动摆动传递组件的另一端直接与清洗组件相连，从而通过多个摆动传递组件来全面支撑清洗刷1。

图1展示的是本自清洗装置处于不工作时的状态，此时清洗刷1不与内筒外壁接触，整个自清洗装置处于非工作状态，即不启动清洗状态时一直处于该位置，防止在洗衣时清洗刷1一直接触内筒外壁，导致清洗刷1磨损严重从而影响使用的现象。

图2展示为本自清洗装置工作状态，内筒20旋转，摆动组件摆动清洗组件使得清洗刷1从初始位置(靠近洗衣机外筒璧处的毛刷)旋转到与内筒外壁相接触位置停止，；然后电机3驱动清洗刷1自转，使得清洗刷1与内筒外壁摩擦，内筒20旋转，能保持内筒外壁整周与清洗刷1相摩擦起到清洗作用，在清洗内筒外壁并且内筒碰撞清洗组件时可提供清洗组件一缓冲力的弹性缓冲机构；另外，外部高压水泵提供高压水流入喷液管2中，喷液管2上设置一定数量的喷液孔，喷液孔对准清洗刷1与内筒外壁的接触位置，把液流喷射出去，通过压力液流冲洗内筒外壁和清洗刷1，从而能够更有效的去除脏污，清洗完毕后，摆动组件带动清洗组件往回旋转使得清洗刷1靠近外筒10位置停止不动，位置如图1所示。

图8示出了一种洗衣机，它包括本体，所述本体包括该摆动式洗衣机内筒自清洗装置。

为了使本自清洗装置的设置避开控制面板40，一般自清洗装置与控制面板40会设置在洗衣机的不同方向，譬如：所述本体具有上盖30，并且上盖30上设置有内筒孔301，所述上盖30在内筒孔301的一侧设置有控制面板40，所述上盖30在内筒孔301的另一侧设置有操作孔50，所述摆动式洗衣机内筒自清洗装置设置在操作孔50内。所述操作孔50上设置覆盖面板，当打开覆盖面板后用户可在操作孔40内灌注洗衣液、柔顺剂等物质，同时也可在此处抽出本清洗装置来更换或维护。

以上所述的具体实施例，对本实用新型解决的技术问题、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
