布料甩干机的制作方法

本实用新型涉及一种甩干机，特别涉及一种布料甩干机。

背景技术：

随着社会的不断发展，工业技术水平的不断提高，对设备的智能化和简单化的要求也越来越高，很多大型设备着重于改进生产所必要的结构，这样导致一些小的结构操作起来还是很不方便，工业生产用的甩干机与家用的甩干机形体差别比较大，一些小的结构操作起来不是很方便，使用一些智能化的设备会耗费很多电力资源。

现有的可参考申请号为201520608024.5的中国专利，其公开了一种布料甩干机, 包括底座、外套筒、甩干筒、密封盖，所述的底座的呈圆台状固定安装在底面上，底座的上平面设有外套筒，外套筒由铁片圈制而成中间镂空，顶端开有圆孔，在外套筒设有若干固定脚，固定脚一端焊接在外套筒的外圆面上另一端通过螺栓与底座固定安装，外套筒内安装有甩干筒，甩干筒由铁片圈制而成其外圆面上设有若干排水孔，在甩干筒底面中间设有一个凸台，在凸台中间设有旋转轴，旋转轴与凸台焊接连接，在外套筒的上外圆面处焊接有三角形连接块，通过铰链与密封盖的盖杆连接，在盖杆与外套筒之间设有气缸。

这种甩干机气缸工作时噪音比较大，并且耗费的资源比较多，如果不使用气缸更会造成设备的使用不是很方便。

技术实现要素：

本实用新型是提供一种结构简单并且能有效减少人力资源浪费并且节省电力的布料甩干机。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种布料甩干机，包含底座、外套筒、密封盖和甩干筒，外套筒固定在底座上，甩干筒设置在外套筒内部并且与底座转动连接，密封盖上设有盖杆，密封盖设置在甩干机上表面并且与甩干机外套筒通过盖杆转动连接。

通过采用上述方案，使得工作人员能够站在地面上通过摇动摇杆带动密封盖打开或者关闭，而不用登上甩干机工作，比较简单快捷。

较佳的，在外套筒上表面设有连接轴，在密封盖上表面中部设有凸块，盖杆一端固定连接在凸块上，在盖杆远离凸块的一端设有通孔，连接轴穿过通孔与盖杆转动连接。

通过采用上述方案，使密封盖围绕着连接轴水平转动打开，在密封盖翻转打开时会比较费力，节省了人力资源且操作起来比较简单。

较佳的，在通孔内固接有轴承，轴承内圈与连接轴固接。

通过采用上述方案，通过使用轴承能够减小转动时的摩擦阻力，使密封盖水平转动更加简单和快捷。

较佳的，在甩干机外套筒上凸起形成连接块，连接块上表面竖直向下开有转动槽，连接轴插入转动槽内，在连接块侧方开有一螺纹孔，螺纹孔与转动槽连通，螺纹孔内设有螺栓与螺纹孔转动连接。

通过采用上述方案，防止因长时间使用而造成密封盖错位，造成密封盖不能正确打开或者关闭的情况。

较佳的，在外套筒上表面设有第一支撑块，第一支撑块水平方向穿过有第一转动轴，第一转动轴两端垂直固接有第一齿轮和第二齿轮，在盖杆上固接有第三齿轮，第三齿轮与连接轴转动连接，在第二齿轮和第三齿轮之间设有第二支撑块，第二支撑块上设有第二转动轴，第二转动轴与第二支撑块转动连接，第二转动轴上固接有第四齿轮和第五齿轮，第四齿轮与第二齿轮相互啮合，第五齿轮与第三齿轮相互啮合，在外套筒侧面设有第六齿轮，第六齿轮与外套筒转动连接，第六齿轮与第一齿轮通过传送带传动连接，在第六齿轮上设有摇杆，摇杆与第六齿轮固接。

通过采用上述方案，工作人员可以在地面通过摇动摇杆控制密封盖的打开或者关闭，而不用登上甩干机，使用比较简单方便。

较佳的，在密封盖上处设有卡接杆。

通过采用上述方案，通过人为操作卡接杆打开或者关闭密封盖，节省了一部分资源，而且结构简单方便操作。

较佳的，在外套筒上表面设有两个挡板，卡接杆与盖杆转动连接，卡接杆的一端能够抵接在两挡板之间外套筒上表面上。

通过采用上述方案，可以通过卡接杆绕盖杆转动，使卡接杆的一端搭接在两块挡板中间的外套筒上表面上，防止关闭后的密封盖因震动等其它问题打开，造成设备的损坏。

较佳的，密封盖四周设有密封圈。

通过采用上述方案，使得密封盖与外套筒连接更加紧密，防止污水从密封盖与外套筒的缝隙中溅出。

较佳的，外套筒上内圈凸起有一圈平台，平台上表面设有凹槽，密封盖下表面设有与卡接块与凹槽相匹配。

通过采用上述方案，通过设置小的卡接块卡接在凹槽内使密封盖能够在关闭时准确的锁定位置，而且还能防止关闭后的密封盖因震动等其它问题打开。

较佳的，在外套筒上表面设有水平站台。

通过采用上述方案，在工作人员投放布料时，可以有效避免因上表面倾斜而造成摔伤。

综上所述，本实用新型具有以下有益效果：通过细化的简单结构使得打开密封盖可以省的更多的力气；增大了使用的安全性；增加了甩干机的适用性和实用性效果。

附图说明

图1是实施例1中甩干机整体结构示意图；

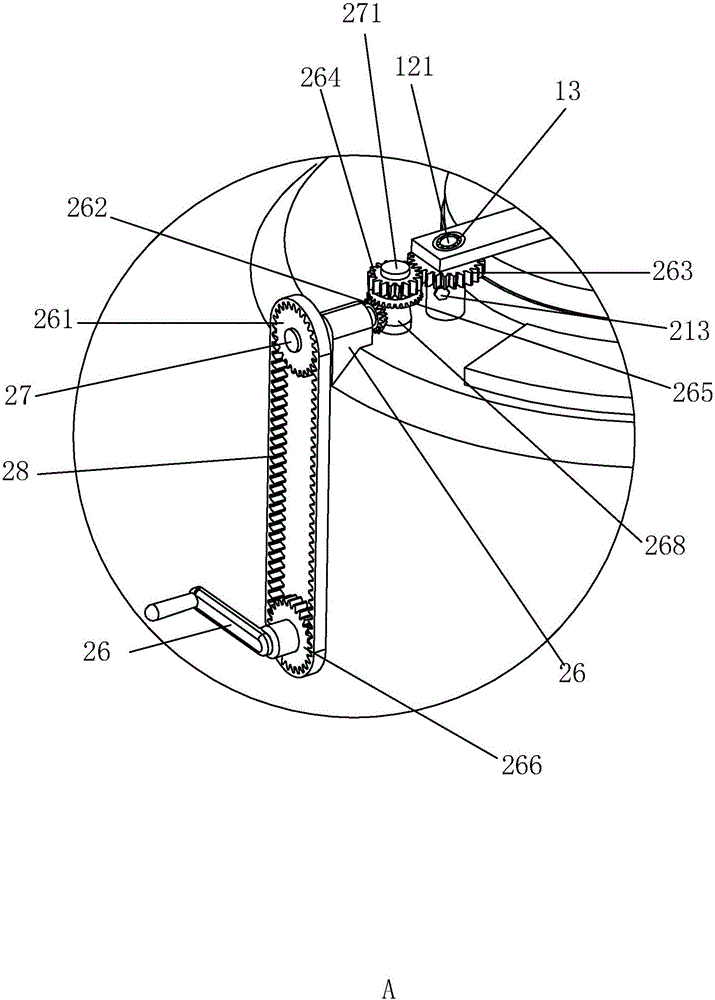

图2是图1中A部放大图；

图3是实施例1中甩干机转动结构示意图；

图4是甩干机外筒示意图；

图5是密封盖结构示意图。

图中，1、密封盖；11、盖杆；12、通孔；121、连接轴；13、轴承；14、密封圈；15、开口；16、卡接杆；17、凸块；18、卡接块；2、外套筒；21、连接块；211、转动槽；212、螺纹孔；213、螺栓；22、挡板；23、站台；24、凹槽；25、平台；26、摇杆；261、第一齿轮；262、第二齿轮；263、第三齿轮；264、第四齿轮；265、第五齿轮；266第六齿轮；267、第一支撑块；268、第二支撑块；27、第一转动轴；271、第二转动轴；28、传送带；3、甩干筒；4、底座。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。其中相同的零部件用相同的附图标记表示。需要说明的是，下面描述中使用的词语“前”、“后”、“左”、“右”、“上”和“下”指的是附图中的方向，词语“底面”和“顶面”、“内”和“外”分别指的是朝向或远离特定部件几何中心的方向。

实施例1：一种布料甩干机，如图1所示，包含底座4，底座4上固接有外套筒2，在外套筒2内设有甩干筒3，甩干筒3与底座4转动连接，外套筒2上表面设有开口15，在开口15上设有密封盖1，密封盖1上表面中部凸起有凸块17，密封盖1上设有盖杆11，盖杆11的一端固定连接在凸块17上，密封盖1通过盖杆11与甩干机外套筒2转动连接。

在甩干机外套筒2上凸起形成连接块21，连接块21上表面开有转动槽211，在盖杆11远离密封盖1的一端开有通孔12，在通孔12内固接有轴承13，轴承13内圈与连接轴121固接，连接轴121与盖杆11转动连接，连接轴121插入转动槽211内，在连接块21侧方开有一螺纹孔212，螺纹孔212与转动槽211连通，螺纹孔212内设有螺栓213。

在外套筒2上表面设有第一支撑块267，第一支撑块267水平方向穿过有第一转动轴27，第一转动轴27两端垂直固接有第一齿轮261和第二齿轮262，在盖杆11上固接有第三齿轮263，第三齿轮263与连接轴121转动连接，在第二齿轮262和第三齿轮263之间设有第二支撑块268，第二支撑块268上设有第二转动轴271，第二转动轴271与第二支撑块268转动连接，第二转动轴271上固接有第四齿轮264和第五齿轮265，第四齿轮264与第二齿轮262相互啮合，第五齿轮265与第三齿轮263相互啮合，在外套筒2侧面上设有第六齿轮266，第六齿轮266与外套筒2转动连接，第六齿轮266与第一齿轮261通过传送带28传动连接，在第六齿轮266上设有摇杆26，摇杆26与第六齿轮266固接。

在密封盖1上设有卡接杆16，卡接杆16的一端固定连接在凸块17上，外套筒2上表面设有两个挡板22，卡接杆16的远离凸块17的一端能够抵接在两挡板22之间。

外套筒2上表面凸起有一圈平台25，平台25上表面设有凹槽24，密封盖1下表面设有与凸块17与凹槽24相匹配，在外套筒2上表面设有水平站台23密封盖1四周设有密封圈14，在外套筒2上表面设有水平站台23。

使用时，首先将卡接杆16打开，然后摇动摇杆26通过传动装置打开密封盖1，将布料从上开口15放入后通过摇动摇杆26关闭密封盖1，然后将卡接杆16抵接在两个挡板22之间，甩干机开始工作。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
