一种超声波单件即刻水洗机的制作方法

本实用新型涉及水洗机技术领域，具体为一种超声波单件即刻水洗机。

背景技术：

洗衣机是利用电能产生机械作用来洗涤衣物的清洁电器，按其额定洗涤容量分为家用和集体用两类，中国规定洗涤容量在六千克以下的属于家用洗衣机，家用洗衣机主要由箱体、洗涤脱水桶、传动和控制系统等组成，有的还装有加热装置，洗衣机一般专指使用水作为主要的清洗液体，有别于使用特制清洁溶液，及通常由专人负责的干洗。

现有的洗衣机上缺少有超声波装置，衣物上的顽固污渍很多时候清理不干净，而且加了超声波装置的水洗机，在拆卸和清理水洗机内部时很不方便，超声波装置很难拆卸下来，检修也很困难。

技术实现要素：

本实用新型的目的在于提供一种超声波单件即刻水洗机，具备超声波装置方便安装和拆卸的优点，解决了整个水洗机在检修和清洗的时候，方便拆卸检修清洗，也方便安装上去的问题。

为实现上述目的，本实用新型提供如下技术方案：一种超声波单件即刻水洗机，包括壳体，所述壳体的内腔底部固定安装有减震底座，减震底座的顶部固定安装有电机，电机的顶部固定安装有支撑板，支撑板的顶部固定安装有排水电磁阀，排水电磁阀固定安装在一端贯穿并延伸至减震底座下部的排水管上，所述排水电磁阀的顶部固定安装有滚筒，滚筒的底部两侧均固定安装有位于减震底座顶部上的支撑脚，所述滚筒的左侧固定安装有蒸汽加热组件，所述壳体的左侧固定安装有置衣架，所述壳体的右侧固定安装有进水管，所述壳体的内腔顶部从左往右依次固定安装有控制组件和清洗装置，所述壳体的内腔右侧壁固定安装有安装装置，安装装置的左侧固定安装有位于滚筒右侧上的超声波装置。

所述安装装置包括有龙骨，龙骨的内侧均固定安装有弹簧，弹簧的内侧固定安装有连杆，连杆的内侧固定安装有顶块，顶块的内侧固定安装有挂板，挂板的内侧固定安装有扣板，所述顶块的顶部固定安装有位于挂板外侧上的凸块。

优选的，所述超声波装置包括有机体，机体的内腔底部固定安装有超声波发生器，所述机体的左侧固定安装有位于滚筒右侧上的超声波换能器。

优选的，所述清洗装置包括有皂液盒组件，皂液盒组件的底部固定安装有一端连接至滚筒右侧上的皂液管。

优选的，所述支撑脚的数量为三根，支撑脚以三角形分布在滚筒的底部。

优选的，所述超声波换能器的数量为三个，超声波换能器均匀的分布在滚筒的右侧。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过设置安装装置上的龙骨、弹簧、连杆和顶块，整个安装装置上的超声波装置的整体方便连接和移动，通过安装挂板上的凸块和扣板，达到了超声波装置整体安装装置可以很坚固卡扣在一起，不会因为水洗机的轻微震动而轻易松动的效果。

2、本实用新型通过设置壳体上的超声波装置，方便进一步在水洗机洗衣的基础上进一步清洁衣物清洗的效果，达到了洗衣效果好的优点。

附图说明

图1为本实用新型结构示意图；

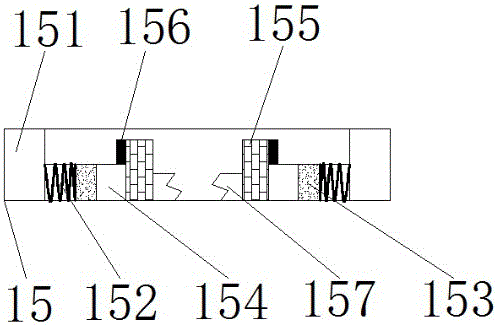

图2为本实用新型结构安装装置示意图。

图中：1壳体、2减震底座、3滚筒、4电机、5支撑板、6排水管、7排水电磁阀、8蒸汽加热组件、9置衣架、10支撑脚、11进水管、12清洗装置、121皂液盒组件、122皂液管、13控制组件、14超声波装置、141机体、142超声波发生器、143超声波换能器、15安装装置、151龙骨、152弹簧、153连杆、154顶块、155挂板、156凸块、157扣板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种超声波单件即刻水洗机，包括壳体1，壳体1的内腔底部固定安装有减震底座2，减震底座2的顶部固定安装有电机4，电机4的顶部固定安装有支撑板5，支撑板5的顶部固定安装有排水电磁阀7，排水电磁阀7固定安装在一端贯穿并延伸至减震底座2下部的排水管6上，排水电磁阀7的顶部固定安装有滚筒3，滚筒3的底部两侧均固定安装有位于减震底座2顶部上的支撑脚10，支撑脚10的数量为三根，支撑脚10以三角形分布在滚筒3的底部，滚筒3的左侧固定安装有蒸汽加热组件8，壳体1的左侧固定安装有置衣架9，壳体1的右侧固定安装有进水管11，壳体1的内腔顶部从左往右依次固定安装有控制组件13和清洗装置12，清洗装置12包括有皂液盒组件121，皂液盒组件121的底部固定安装有一端连接至滚筒3右侧上的皂液管122，壳体1的内腔右侧壁固定安装有安装装置15，安装装置15包括有龙骨151，龙骨151的内侧均固定安装有弹簧152，弹簧152的内侧固定安装有连杆153，连杆153的内侧固定安装有顶块154，顶块154的内侧固定安装有挂板155，挂板155的内侧固定安装有扣板157，顶块154的顶部固定安装有位于挂板155外侧上的凸块156，安装装置15的左侧固定安装有位于滚筒3右侧上的超声波装置14，通过设置壳体1上的超声波装置14，方便进一步在水洗机洗衣的基础上进一步清洁衣物清洗的效果，达到了洗衣效果好的优点，超声波装置14包括有机体141，机体141的内腔底部固定安装有超声波发生器142，机体141的左侧固定安装有位于滚筒3右侧上的超声波换能器143，超声波换能器143的数量为三个，超声波换能器143均匀的分布在滚筒3的右侧。

安装装置15包括有龙骨151，龙骨151的内侧均固定安装有弹簧152，弹簧152的内侧固定安装有连杆153，连杆153的内侧固定安装有顶块154，顶块154的内侧固定安装有挂板155，挂板155的内侧固定安装有扣板157，顶块154的顶部固定安装有位于挂板155外侧上的凸块156，通过设置安装装置15上的龙骨151、弹簧152、连杆153和顶块154，整个安装装置15上的超声波装置14的整体方便连接和移动，通过安装挂板155上的凸块156和扣板157，达到了超声波装置14整体安装装置15可以很坚固卡扣在一起，不会因为水洗机的轻微震动而轻易松动的效果。

工作原理：当超声波单件即刻水洗机使用时，电机4带动支撑板5上的滚筒3开始运作，清洗装置12将皂液从皂液盒组件121从皂液管122上输送到滚筒3内开始清洗衣物，同时超声波装置14开始运作，清洗完衣物后通过排水电磁阀7从排水管6将废水排出，当超声波装置14需要检修和清洗时，安装装置15上的龙骨151带动弹簧152和连杆153还有顶块154，将挂板155上的凸块156和扣板157推动开，最后将超声波装置14拆卸下来。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
