验布机的进料装置的制作方法

本实用新型涉及纺织生产机械领域，特别涉及一种验布机的进料装置。

背景技术：

验布机是服装行业生产前对棉、毛、麻、丝绸、化纤等特大幅面、双幅和单幅布进行检测的一套必备的专用设备。

目前，公告号为CN205134055U的中国专利公开了一种验布机进料装置，它包括验布机主体，还包括验布机主体相连的料架，料架为矩形空心框体，宽边各边设有三个等间距螺孔安装辊轴，长边一端与验布机主体固定连接，料架底部四周设有四个架腿，料架边缘设有上料板。

需要对布匹检验进料时，工作人员将布匹通过上料板横置在安装辊轴上，验布机通过抽取在安装辊轴上的布匹，且用肉眼对布面的观察达到挑出布面瑕疵的目的；但当验布机对布匹进行抽取检验时，由于布匹是横置在安装辊轴上的，将使得布匹两侧的抽取力不均匀，若布匹两侧发生晃动、震颤，在验布机持续不断的抽取过程中，使得抽取过来的布面平铺不均匀且发生叠置现象，从而影响工作人员对布面瑕疵的观察。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种验布机的进料装置，能对布匹两侧进行固定，使得验布机对布匹抽取平稳。

本实用新型的上述技术目的是通过以下技术方案得以实现的：

一种验布机的进料装置，包括设于验布机一侧的进料框架，所述进料框架包括分设于两侧的固定板、以及连接于固定板上的固定杆，所述固定板之间还连接有用于承载待检布匹的两个置物辊，所述固定杆上设有可沿固定杆轴向滑动的档杆，所述档杆上固接有挡板，滑动档杆时挡板可压紧于待检布匹的端面上。

通过上述技术方案，需要验布机抽取待检布匹进行检验时，将卷成筒状的待检布匹放置在两个置物辊上，待检布匹的一端面抵靠在固定板上，滑动在固定杆上的档杆，将档杆上的挡板压紧在待检布匹的另一端面上，从而实现待检布匹两端的压紧固定，在待检布匹被抽取时，能保证待检布匹两侧抽取力度更加均匀，保证卷成筒状的待检布匹不会发生左右晃动与震颤，从而抽取出来的待检布匹的布面更加平整，方便工作人员观察布面的瑕疵情况。

优选的，其中一个固定杆上套接有固定套，所述档杆一端固接在所述固定套上且另一端抵靠在另一个固定杆上，所述固定套上设有用于在固定杆上不同位置固定的固定部。

通过上述技术方案，档杆固定在固定套上，拨动固定套，固定套能在固定杆上滑动，从而达到根据布匹的宽度调整挡板位置的目的，并且通过固定部对固定套进行固定，使得挡板始终能压紧在布匹的端面上，保证抽取出来的布面更加平整。

优选的，所述固定部包括螺栓，所述螺栓分别螺纹连接于档杆、固定套且其端部可抵接在固定杆的杆壁上。

通过上述技术方案，螺栓螺纹连接在固定套上，滑动固定套到合适位置，旋转螺栓，螺栓进行轴向移动，使得螺栓的端部抵接在固定杆的杆壁上，通过两者之间的摩擦力进行固定，操作简单、方便。

优选的，所述螺栓上设有塑料手把。

通过上述技术方案，塑料手把能增加工作人员对螺栓的抓取点，并且抓取时更加舒适，以方便旋转螺栓调整固定套的位置。

优选的，所述档杆与另一个固定杆抵靠的表面上连接有橡胶垫，所述橡胶垫远离档杆的端面上开设有弧形凹陷。

通过上述技术方案，在抽取布匹时，由于布匹的振动将带动挡板晃动，而档杆具有一定的长度，从而档杆的一端易在固定杆上滑动，使得挡板失去压紧的效果；本实用新型在固定套固定好位置后，将橡胶垫抵靠在固定杆的杆壁上，此时按压橡胶垫挤出弧形凹陷中的空气，将橡胶垫形成吸盘的结构，使得橡胶垫稳稳的吸附在固定杆上，从而保证档杆的一端不会在固定杆上滑动。

优选的，所述置物辊呈中空设置，其中一个所述置物辊上沿其长度方向开设有与其内部相互连通的通风槽，所述通风槽的槽口朝向待检布匹一侧，所述置物辊的一端连接与其内部相通的风管，所述风管上连接有风箱。

通过上述技术方案，在布匹被抽取时，通风槽能在风箱的作用下产生一定的吸力，来吸取布面上的绒毛、灰尘等杂物，使得布面更加整洁以方便工作人员观察布面；并且通风槽能对布匹产生一定的吸附力，而抽取布匹时，布匹具有一定的抽取力，布匹在两端受力的情况下能被拉直，以进一步提高工作人员对布面的观察效果。

附图说明

图1为实施例的结构示意图；

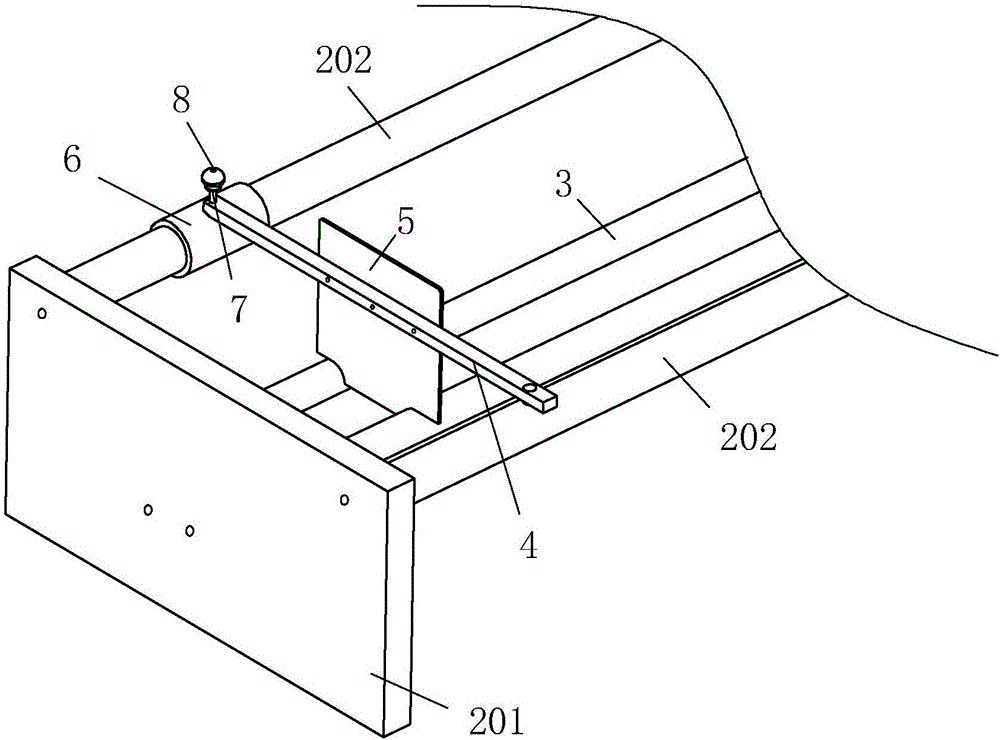

图2为进料框架的第一结构示意图；

图3为进料框架的第二结构示意图，主要展示待检布匹的放置位置；

图4为挡板、档杆的侧视图，主要展示通风槽在实施例一中的位置；

图5为图4中A部的放大示意图；

图6为图4中B部的放大示意图；

图7为挡板、档杆的侧视图，主要展示通风槽在实施例二中的位置。

附图标记：1、验布机；2、进料框架；201、固定板；202、固定杆；3、置物辊；4、档杆；5、挡板；6、固定套；7、螺栓；8、塑料把手；9、橡胶垫；10、弧形凹陷；11、通风槽；12、风管；13、风箱。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

实施例一：

结合图1和图2所示，一种验布机的进料装置，包括设于验布机1一侧的进料框架2，进料框架2包括分设于左侧和右侧的固定板201，固定板201呈矩形且垂直于地面设置，在两个固定块相对的板面之间连接有固定杆202，固定杆202通过螺钉对其两端进行固定而连接在固定板201上，本实施例固定杆202的数量优选为两个，两个固定杆202分布在固定板201的两侧，且位于固定板201上方角落的位置。

在两个固定板201之间连接有用于承载待检布匹的两个置物辊3，两个置物辊3通过螺钉固定在固定板201上，本实施例优选两个置物辊3之间相互平行设置，两个置物辊3分布在两个固定杆202之间，两个置物辊3距离地面的高度低于两个固定杆202距离地面的高度，且两个置物辊3之间间隔一定的距离，从而卷成筒状的待检布匹能放置在两个置物辊3之间，并且在验布机1的抽取下在置物辊3上自转动。

结合图2和图3所示，其中一个固定杆202上套接有固定套6，固定套6可沿固定杆202的轴向方向滑动，档杆4一端固定连接在固定套6的外套壁上，档杆4的另一端抵靠在另一个固定杆202的上杆壁上，本实施例中优选档杆4的长度方向垂直于固定套6的轴向方向，从而固定套6在固定杆202上滑动时，相应使得档杆4可沿固定杆202轴向方向滑动。

在档杆4的中部位置固定连接有挡板5，挡板5通过螺钉进行固定连接，挡板5的形状整体呈矩形设置，并且在挡板5的下端面两侧开设有槽，槽的弧度与置物辊3辊面的弧度一致，从而挡板5能更加贴合且更加顺畅的在置物辊3上滑动。

结合图3和图4所示，滑动档杆4时，为保证挡板5能压紧于待检布匹的端面上，使得待检布匹被抽取时能更加平稳，在固定套6上设有用于在固定杆202上不同位置固定的固定部。

固定部包括螺栓7，螺栓7分别螺纹连接于档杆4、固定套6且其端部可抵接在固定杆202的杆壁上。固定部的设置不仅能使得挡板5能压紧在待检布匹的端面上，并且在针对不同规格的待检布匹时（即待检布匹拥有不同的宽度），旋转螺栓7，调整挡板5的位置，也能相应达到压紧待检布匹端面上的目的。

螺栓7上设有塑料手把8。

结合图4和图6所示，档杆4与另一个固定杆202抵靠的表面上连接有橡胶垫9，橡胶垫9通过螺钉固定在档杆4上，在橡胶垫9远离档杆4的端面上开设有弧形凹陷10，从而在挡板5在通过固定部固定好位置后，可以相应按压橡胶垫9，来挤出弧形凹陷10中的空气，使得橡胶垫9形成吸盘的结构来牢牢吸附在固定杆202上，保证挡板5压紧的作用下更加稳定。

在本实施例中，结合图3、图4和图5所示，置物辊3呈中空设置，本实施例中两个置物辊3都可呈中空设置，也可一个呈中空设置，本实施例不做具体限定；在其中一个置物辊3上沿其长度方向开设有与其内部相互连通的通风槽11，且通风槽11的槽口朝向待检布匹一侧，固定板201在置物辊3的位置上开设有通孔，其中置物辊3的一端连接与其内部相通的风管12，并且在风管12上相应连接有风箱13；验布机1在抽取待检布匹时，此时开启风箱13，使得通风槽11对待检布匹产生一个吸力，从而待检布匹的布面将被吸附而贴合在其中一个置物辊3的辊面上，因此，待检布匹在两端均受力的情况下而被拉伸拉直（因为通风槽11对于布匹的吸附力远远小于验布机1对于布匹的抽取力，从而布匹能不受影响的被抽取），使得待检布匹的布面更加平整，方便观察；并且通风槽11能相应吸取布面上的绒毛、灰尘颗粒等杂质，使得布面更加整洁，进一步提高工作人员肉眼挑出瑕疵的效率；并且两端受力的待检布匹，在验布机1对其抽取时，卷筒状的待检布匹在置物辊3上被抽取能更加平稳。

实施例二：

如图7所示，与实施例一的不同之处在于，在另外一个实施例中，在另外一个置物辊3上沿其长度方向开设有与其内部相互连通的通风槽11，且通风槽11的槽口朝向待检布匹一侧。

以上所述仅是本实用新型的示范性实施方式，而非用于限制本实用新型的保护范围，本实用新型的保护范围由所附的权利要求确定。
