无明线裤耳分缝装置及分缝缝纫机的制作方法

本实用新型涉及裤耳加工技术领域，尤其是涉及一种无明线裤耳分缝装置及分缝缝纫机。

背景技术：

现有的缝纫机都是标准件缝纫机，只能从事基本的缝纫工作，在布料处理中经常需要人工对布料进行其他工艺加工。

在加工裤耳时，需先将裤耳面料对折，平车按缝位车缝，再用熨斗分烫缝位，接着用细铁丝将裤耳顺缝位翻出，最后再次熨烫。这样繁复的加工过程需要配备几个人共同协作完成，严重影响工作效率，并不适用于每个车间。

技术实现要素：

本实用新型的目的在于提供一种无明线裤耳分缝装置及分缝缝纫机，以解决现有技术中存在的裤耳加工过程复杂，需多人共同作业，加工效率低的技术问题。

为了实现上述目的，本实用新型采用以下技术方案：

本实用新型提供的一种无明线裤耳分缝装置，包括固定部、分缝部、工作台、缝纫机头及脚踏板，所述固定部设置在所述工作台上，所述分缝部固定连接在所述固定部上，所述分缝部位于所述缝纫机头下方，所述分缝部包括进料段、用于对折布条的拉筒、缝纫孔及出料段。

进一步地，所述拉筒为空心管体。

进一步地，所述进料段设置在所述拉筒的一端。

进一步地，所述缝纫孔设置在所述拉筒的另一端。

进一步地，所述出料段为空心管体，所述出料段设置在所述拉筒内。

进一步地，所述缝纫孔位于所述缝纫机头正下方。

进一步地，所述进料段的截面形状为弧形。

进一步地，所述进料段的一端设置在所述拉筒上，所述进料段的另一端设置有挡板。

进一步地，所述挡板设置在所述进料段的内侧。

本实用新型还提供一种分缝缝纫机，包括如前述的无明线裤耳分缝装置。

本实用新型提供的无明线裤耳分缝装置，包括固定部、分缝部及缝纫机头，通过分缝部将裤耳面料对折，在缝纫机头车缝后再将裤耳顺缝位翻出，本装置操作方便、快捷，减少了操作人员的数量，操作难度低，利用本装置加工裤耳的工序流程简短，加工效率高，解决了现有的缝纫机的裤耳加工过程复杂，需多人共同作业，加工效率低的问题，适于进行推广应用。

附图说明

为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型提供的一种无明线裤耳分缝装置的结构俯视示意图；

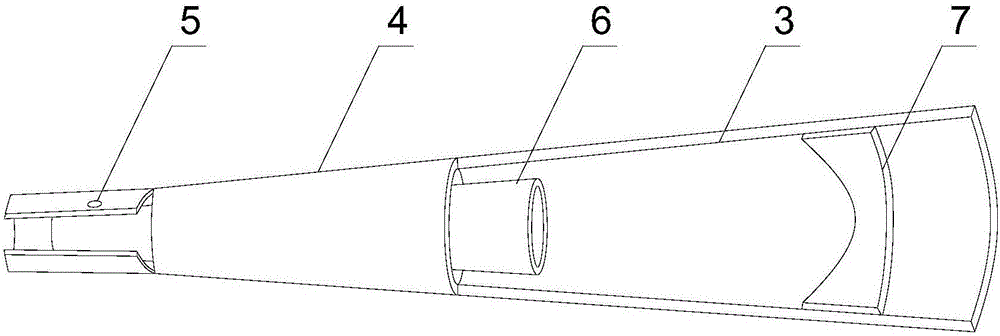

图2为本实用新型提供的一种无明线裤耳分缝装置中分缝部的结构示意图。

附图标记：

1-固定部； 2-分缝部； 3-进料段；

4-拉筒； 5-缝纫孔； 6-出料段；

7-挡板。

具体实施方式

下面将结合附图对本实用新型的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

图1为本实用新型提供的一种无明线裤耳分缝装置的结构俯视示意图；图2为本实用新型提供的一种无明线裤耳分缝装置中分缝部的结构示意图。

实施例一：

在本实施例的可选方案中，如图1、图2所示，本实施例提供的一种无明线裤耳分缝装置，包括固定部1、分缝部2、工作台、缝纫机头及脚踏板，固定部1设置在工作台上，分缝部2固定连接在固定部1上，分缝部2位于缝纫机头下方，分缝部2包括进料段3、用于对折布条的拉筒4、缝纫孔5及出料段6。

现有的缝纫机只能从事基本的缝纫工作，在对布料进行复杂处理时，经常需要人工对布料进行其他工艺加工。在本实施例中，通过分缝部2将裤耳面料对折，在缝纫机头车缝后再将裤耳顺缝位翻出，操作方便，工序流程简短，减少了操作人员的数量。

具体地，将固定部1固定在缝纫机头下方，使缝纫孔5对准缝纫机头的针头，将布料由进料段3穿入拉筒4中，布料被对折后经过缝纫孔5，缝纫机头对布料进行缝纫，再通过细的钩子将布料勾入出料段6，并由出料段6被勾出，至此，布料被缝纫并翻折，无明线的裤耳即成型。

在本实施例的可选方案中，进一步地，拉筒4为圆柱体状空心管体。在本实施例中，拉筒4为圆柱体状，布料经过后被对折，以使缝纫机头对布料进行缝纫。

在本实施例的可选方案中，进一步地，进料段3设置在拉筒4的一端。

在本实施例的可选方案中，进一步地，缝纫孔5设置在拉筒4的另一端。

在本实施例的可选方案中，进一步地，出料段6为空心管体，出料段6设置在拉筒4内。在本实施例中，出料段6的端部超出缝纫孔5，便于将缝纫后的布料翻面。

在本实施例的可选方案中，进一步地，缝纫孔5位于缝纫机头正下方。在本实施例中，缝纫机头的针头由缝纫孔5对经过的布料进行缝纫。

在本实施例的可选方案中，进一步地，进料段3的截面形状为弧形。在本实施例中，弧形的进料段3将布料自然收拢，便于拉筒4将布料对折。

在本实施例的可选方案中，进一步地，进料段3的一端设置在拉筒4上，进料段3的另一端设置有挡板7。在本实施例中，挡板7使布料贴近进料段3，一方面对布料进行整形，另一方面控制布料进入拉筒4的位置。

在本实施例的可选方案中，进一步地，挡板7设置在进料段3的内侧。在本实施例中，挡板7的截面为弧形，契合进料段3内壁的形状。

实施例二：

在本实施例的可选方案中，如图1、图2所示，本实施例提供的一种无明线裤耳分缝装置，包括固定部1、分缝部2、工作台、缝纫机头及脚踏板，固定部1设置在工作台上，分缝部2固定连接在固定部1上，分缝部2位于缝纫机头下方，分缝部2包括进料段3、用于对折布条的拉筒4、缝纫孔5及出料段6。

在本实施例中，通过分缝部2将裤耳面料对折，在缝纫机头车缝后再将裤耳顺缝位翻出，操作方便，工序流程简短，减少了操作人员的数量。

具体地，将固定部1固定在缝纫机头下方，使缝纫孔5对准缝纫机头的针头，将布料由进料段3穿入拉筒4中，布料被对折后经过缝纫孔5，缝纫机头对布料进行缝纫，再通过细的钩子将布料勾入出料段6，并由出料段6被勾出，至此，布料被缝纫并翻折，无明线的裤耳即成型。

在本实施例的可选方案中，进一步地，拉筒4为圆锥体状空心管体。在本实施例中，拉筒4为圆锥体状，布料经过后被对折，以使缝纫机头对布料进行缝纫。

在本实施例的可选方案中，进一步地，进料段3设置在拉筒4的一端。

在本实施例的可选方案中，进一步地，缝纫孔5设置在拉筒4的另一端。

在本实施例的可选方案中，进一步地，出料段6为环状，出料段6设置在拉筒4内。在本实施例中，相较于进料段3，出料段6的位置远过缝纫孔5，即布料先经过缝纫孔5，再经过进料段3，便于将缝纫后的布料翻面。

在本实施例的可选方案中，进一步地，缝纫孔5位于缝纫机头正下方。在本实施例中，缝纫机头的针头由缝纫孔5对经过的布料进行缝纫。

在本实施例的可选方案中，进一步地，进料段3的截面形状为弧形。在本实施例中，弧形的进料段3将布料自然收拢，便于拉筒4将布料对折。

实施例三

在本实施例的可选方案中，本实施例提供的一种分缝缝纫机，包括如实施例一或实施例二所述的无明线裤耳分缝装置，可进行无明线裤耳的加工。

最后应说明的是：以上各实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述各实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的范围。
