一种一体化印花压花系统的制作方法

本实用新型属于纺织机械领域，具体涉及一种一体化印花压花系统。

背景技术：

布料是装饰材料中常用的材料，包括有化纤地毯、无纺壁布、亚麻布、尼龙布、彩色胶布、法兰绒等各式布料。布料在装饰陈列中起到了相当的作用，常常是整个销售空间中不可忽视的主要力量。大量运用布料进行墙面面饰、隔断、以及背景处理，同样可以形成良好的商业空间展示风格。

要将布料广泛应用于上述场所，对布料进行加工是不可缺少的，而在布料上压制花型是一项重要的工作，因此提供一种印花压花系统能够有效的对布料进行加工成为人们研究的重点。

技术实现要素：

针对现有技术的不足，本实用新型的主要目的在于提供一种一体化印花压花系统。

为实现前述实用新型目的，本实用新型采用的技术方案包括：

一种一体化印花压花系统，包括机架，还包括PLC控制柜、设置在机架上的印花压花辊和分别设置在印花压花辊上方、下方的两个橡胶辊，所述印花压花辊内设有热循环系统，所述橡胶辊内设有冷循环系统，所述PLC控制柜内设有PLC控制单元，所述PLC控制单元包括：

热油桶，用于存储热油，并与所述印花压花辊内的热循环系统连通，

冷冻机，用于提供冷水，并与所述橡胶辊内的冷循环系统连通，

信息采集单元，用于采集印花压花辊和橡胶辊辊面的温度，

数据处理单元，将信息采集单元采集的温度与预定值进行比较，当印花压花辊辊面的温度低于预定值时发出指令，当印花压花辊辊面的温度高于或等于预定值时不发出指令，当橡胶辊辊面的温度高于预定值时发出指令，当橡胶辊辊面的温度低于或等于预定值时不发出指令，

执行单元，接收数据处理单元发送的指令，并打开热油桶和/或冷冻机。

在一些实施方案之中，所述的印花压花辊包括内筒和套设在内筒外部的外筒，所述的内筒和外筒之间通过密封件密封，且所述密封件上设有进油口和出油口。

在一些实施方案之中，所述执行单元包括热油控制阀和冷水控制阀。

在一些较为具体的实施方案之中，所述的热油控制阀设置在热循环系统上。

在一些较为具体的实施方案之中，所述的冷水控制阀设置在冷循环系统上。

与现有技术相比，本实用新型的优点包括：

1．本实用新型提供了一种一体化印花压花系统结构简单、使用方便，能够压花、印花同时进行，有效保证了花型的整齐和布料的平整性，且本实用新型通过PLC控制柜进行智能控制，更提高了布料的印刷效果。

2. 本实用新型提供的一种一体化印花压花系统构思新颖、设计巧妙，大大提高了布匹的质量和产量，有效避免花型跑偏造成的瑕疵。

附图说明

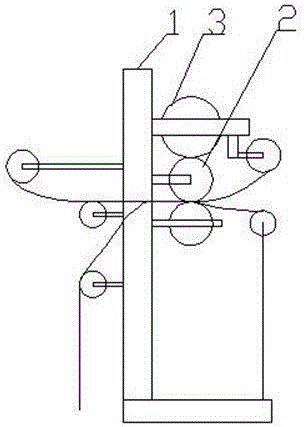

图1是本实用新型一典型实施方案之中一种一体化印花压花系统的结构示意图；

附图标记说明：1—机架，2—印花压花辊，3—橡胶辊。

具体实施方式

下文将对本实用新型的技术方案作更为详尽的解释说明。但是，应当理解，在本实用新型范围内，本实用新型的上述各技术特征和在下文（如实施例）中具体描述的各技术特征之间都可以互相组合，从而构成新的或优选的技术方案。限于篇幅，在此不再一一累述。

下面结合附图和具体实施例对本实用新型进行详细说明，如图所示：一种一体化印花压花系统，包括机架1，还包括PLC控制柜、设置在机架1上的印花压花辊2和分别设置在印花压花辊2上方、下方的两个橡胶辊3，所述印花压花辊2内设有热循环系统，所述橡胶辊3内设有冷循环系统，所述PLC控制柜内设有PLC控制单元，所述PLC控制单元包括：

热油桶，用于存储热油，并与所述印花压花辊2内的热循环系统连通，

冷冻机，用于提供冷水，并与所述橡胶辊3内的冷循环系统连通，

信息采集单元，用于采集印花压花辊2和橡胶辊3辊面的温度，

数据处理单元，将信息采集单元采集的温度与预定值进行比较，当印花压花辊2辊面的温度低于预定值时发出指令，当印花压花辊2辊面的温度高于或等于预定值时不发出指令，当橡胶辊3辊面的温度高于预定值时发出指令，当橡胶辊3辊面的温度低于或等于预定值时不发出指令，

执行单元，接收数据处理单元发送的指令，并打开热油桶和/或冷冻机。

其中，所述的印花压花辊2包括内筒和套设在内筒外部的外筒，所述的内筒和外筒之间通过密封件密封，且所述密封件上设有进油口和出油口。

其中，所述执行单元包括热油控制阀和冷水控制阀。

进一步的，所述的热油控制阀设置在热循环系统上。

进一步的，所述的冷水控制阀设置在冷循环系统上。

本实用新型的使用方法是：只需要将待加工的布料放置在进布辊上，待使用的花纸放在进纸辊上，布料即可通过印花压花辊2和橡胶辊3对布料进行加工，之后打开PLC控制系统，并利用收料箱对加工后布料进行收集即可。

本实用新型的技术内容及技术特征已揭示如上，然而熟悉本领域的技术人员仍可能基于本实用新型的教示及揭示而作种种不背离本实用新型精神的替换及修饰，因此，本实用新型保护范围应不限于实施例所揭示的内容，而应包括各种不背离本实用新型的替换及修饰，并为本专利申请权利要求所涵盖。
