一种利用聚氨酯基高分子染料仿扎染风格处理的方法与流程

本发明专利属于纺织化工技术领域，具体涉及一种利用聚氨酯基高分子染料仿扎染风格处理的方法。

背景技术：

牛仔服饰因具有耐磨、挺括、舒适及其体现出的自由奔放、勇敢坚毅和时尚潮流等独特魅力而经久不衰。为了让牛仔裤呈现更好的视觉及穿着效果，通常对牛仔面料进行后处理让牛仔裤呈现仿古洗色、人工刷痕、洗旧等效果。虽然牛仔长期处于时尚前端的地位不变，然而时尚更替迅速，单一的牛仔风格及缺乏别致新颖图案的牛仔面料已经不能满足消费者追求个性、时尚、新奇的需求。

扎染是以线和特殊扎染工具为辅助，使染料渗入织物未被捆绑部分中，形成变化丰富的明暗层次及形式各样的纹样造型，具有朦胧、变幻莫测、随意活泼等感觉，给人们带来对梦幻意境的想象。

技术实现要素：

本发明的目的在于将安全无毒的聚氨酯高分子染料应用到牛仔面料风格处理中，并结合仿扎染技术处理牛仔面料，使之拥有更丰富的图案造型和明暗层次，赋予牛仔面料怀旧风格、浪漫格调等新颖别致的风格，适应当下消费者对牛仔服饰风格迥异和穿着舒适的要求。

具体工艺步骤如下：

(1)将10-60质量份聚氨酯基高分子染料、1-5质量份十二烷基硫酸钠发泡剂、5-10质量份脂肪醇聚氧乙烯醚作稳泡剂、1-5质量份增稠剂，20-83质量份去离子水，匀速搅拌发泡，采用涂布打样机将泡沫均匀施加到牛仔面料上，50-70℃烘干，再在130-170℃下焙烘1-10min；

(2)采用缝绞法、叠绞法、绑绞法对已涂层的牛仔面料进行有层次的扎捆并加以固定，形成特殊图案；

(3)用溶剂浸泡被扎捆的涂层牛仔面料，浴比1:1，于25-40℃下处理10-30min，然后水洗干燥。

所述溶剂为水、乙醇、甲醇中的一种。

本发明效仿扎染技术，对聚氨酯基高分子染料涂层牛仔面料进行风格处理，使牛仔面料拥有更多的风格变化，不仅可以改变以往手擦、机擦、石磨过程中对于机器的损耗、大大降低人工成本增加收益，而且会产生更富有层次变化的色彩及别具一格的图案，使牛仔面料显示出更具独立个性的风格

附图说明

下面结合附图和具体实施方式对本发明的技术方案作进一步详细的说明。

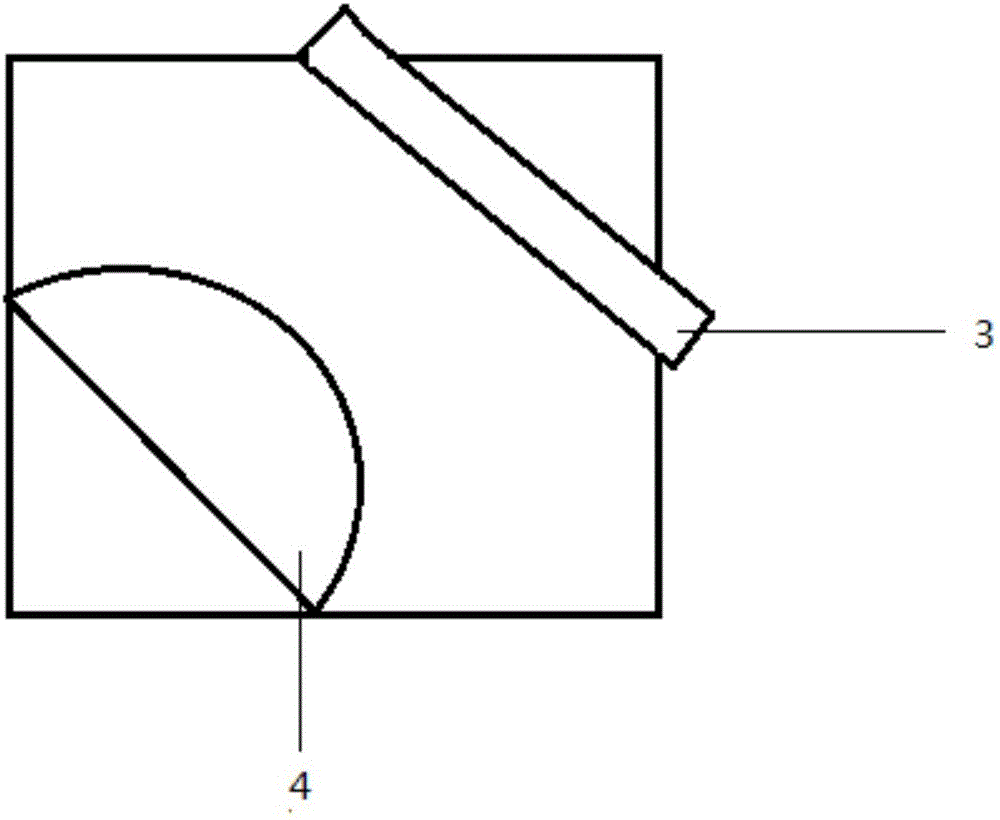

图1是本实施例1的仿扎染效果图。1为图形中心，2为织物褶皱轨迹旋转方向；图2为实施例2的仿扎染过程图，3和4分别为固定在折叠过的牛仔面料上的固定工具；图3中5为实施例2在牛仔面料上使用针线方法固定的轨迹。

具体实施方式

下面结合实施例对本发明作进一步详细的描述，但本发明的实施方式不限于此。

实施例一：

将30％聚氨酯基高分子染料、1％十二烷基硫酸钠发泡剂、5％脂肪醇聚氧乙烯醚作稳泡剂、1％增稠剂，63％去离子水，匀速搅拌发泡，采用涂布打样机将泡沫均匀施加到牛仔面料上，60℃烘干，再在130℃下焙烘5min。对织物进行扎缝、缚、夹、包等。以图中⑴为中心，按照⑵为织物褶皱轨迹旋转织物至紧实，然后利用针线将其固定，并在缝制后把线拉至最紧。将扎紧的牛仔面料放入去离子水中，浴比1：1，于40℃下浸泡20min，取出并松解，60℃下烘干。

实施例二：

将50％聚氨酯基高分子染料、5％十二烷基硫酸钠发泡剂、10％脂肪醇聚氧乙烯醚作稳泡剂、5％增稠剂，30％去离子水，匀速搅拌发泡，采用涂布打样机将泡沫均匀施加到牛仔面料上，60℃烘干，再在170℃下焙烘3min。利用针、线、板、塑料布等工具，对牛仔面料进行扎缝、缚、夹、包等。图中(3)(4)为固定在折叠过的牛仔面料上的固定工具；(5)为在牛仔面料上使用针线方法固定的轨迹；缝制后把线拉至最紧。将扎紧的牛仔面料放入污水乙醇中，浴比1：1，于25℃下浸泡30min，取出并松解，60℃下烘干。
