盘形件固定装置的制作方法

本实用新型涉及一种盘形件固定装置，主要涉及机床夹具领域。

背景技术：

现有一盘形件，该盘形件的中心设有圆孔。对该盘形件需要进行端面或者圆周面加工，该盘形件因其特有盘形的结构，难以快速有效的固定。

技术实现要素：

针对以上现有技术的不足，本实用新型提出一种快速固定的盘形件固定装置。

为达到上述目的，本实用新型的技术方案是：包括基座，基座上竖直固定有导向柱所述导向柱外圆周上滑动配合有顶块，顶块下面的导向柱套有弹簧，该弹簧将顶块向上托起，在顶块上方的导向柱上均布铰接有若干A连杆，在A连杆上方的导向柱上滑动配合有滑块，该滑块周向均布铰接有若干B连杆，A连杆和B连杆端部铰接，在滑块上方螺纹配合有锁紧螺母。

本实用新型的技术原理如下：在使用本装置的时候，向上旋转锁紧螺母，给滑块留出空间向上移动，由于滑块和导向柱之间通过A连杆和B连杆连接，在滑块没有向上滑动的时候，A连杆和B连杆将折叠起来，然后想导向柱的外圆周径向伸展，当滑块向上移动的时候，A连杆和B连杆将伸直紧贴导向柱，此时将导向柱穿过盘形件的圆孔，盘形件下移直至与滑块接触，然后向下旋转锁紧螺母，滑块开始下移，A连杆和B连杆折叠，并且想导向柱外圆周径向伸展，进而开始对盘形件进行限位，继续向下旋转锁紧螺母，弹簧受到压力收缩，弹簧同时对盘形件反作用力，进而将盘形件锁定在本装置上。

本实用新型的有益效果如下：利用A连杆和B连杆的折叠和展开，实现盘形件的通过和锁定，十分方便快捷，顶块下部是弹簧，能够进一步保持锁定盘形件的力的稳定性。

进一步，基座上设有导向台，导向柱固定在导向台上，顶块的中下部设有滑动腔，滑动腔与导向台滑动配合，弹簧在导向台上方的滑动腔内将顶块托起。将弹簧保护在滑动腔内，放置受外界干扰，提高本装置的寿命。

进一步，A连杆比B连杆长度不同，当A连杆比B连杆长的时候，锁定盘形件是A连杆和B连杆的铰接点与盘形件接触，A连杆比B连杆短的时候，是B连杆段与盘形件圆孔口接触，还能首先盘形件的对心。

进一步，导向柱的上端为半球形，便于盘形件圆孔套进导向柱。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的其中两幅，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

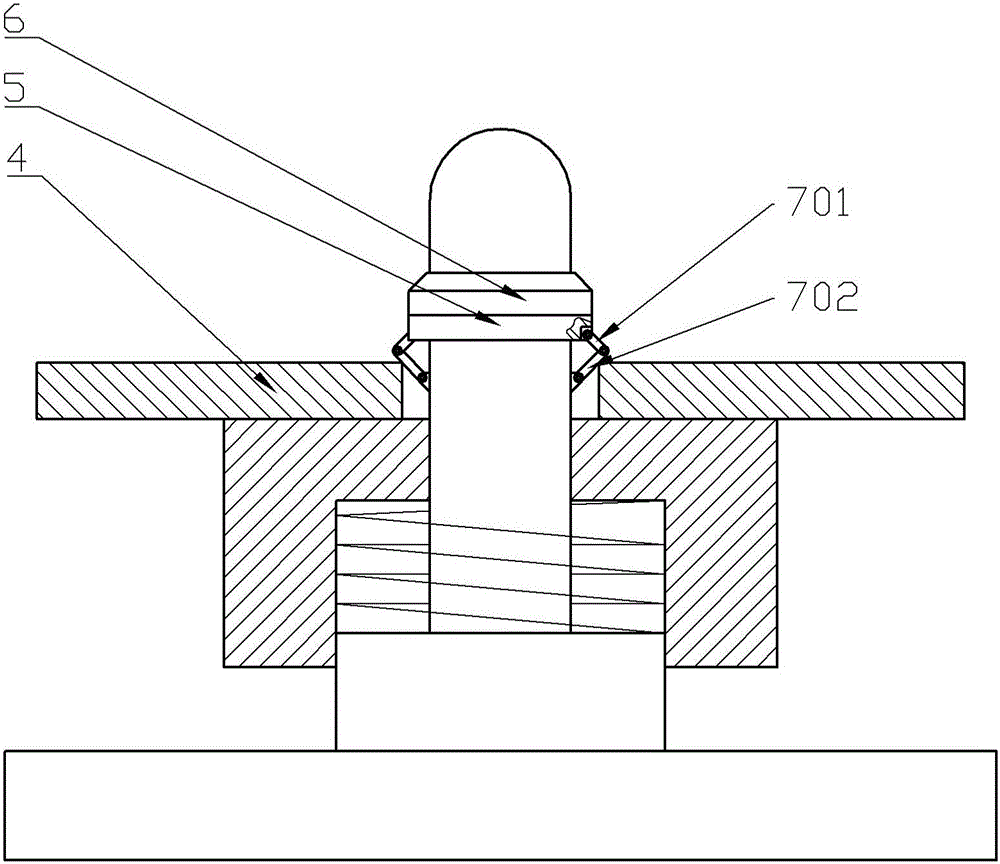

图1为本实用新型实施例A连杆比B连杆短的结构示意图；

图2为本实用新型实施例A连杆比B连杆长的结构示意图。

其中，1-导向台， 2-导向柱，3-顶块，4-盘形件，5-滑块，6-锁紧螺母，701-B连杆，702-A连杆。

具体实施方式

下面将结合附图，对本实用新型中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型的较佳实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例

如图1所示，本实用新型包括基座和顶块3，基座上端面固定有导向台1，导向台1的上端面同轴固定有导向柱2，顶块3滑动配合在导向柱2上，在顶块3的中下部设有滑动腔，滑动腔与导向台1吻合，在滑动腔内的导向柱2上外套有弹簧，弹簧将顶块3向上顶起，在顶块3上方的导向柱2外圆周均布铰接有A连杆702，A连杆702和B连杆701铰接，B连杆701向上均布铰接在滑块5的外圆周面。

滑块5在A连杆702和B连杆701的上方滑动配合在导向柱2上，在滑块5上方的导向柱2上设有锁紧螺母6与导向柱2滑动配合。

当A连杆702的长度比B连杆701 长的时候，A连杆702中部直接与盘形件4的中心孔接触，能够在固定的同时具有对心的功能。

当A连杆702的长度比B连杆701的短的时候，两个连杆的交接点直接作用于盘形件4的上端面，进而对盘形件4进行固定。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
