一种加工绸缎丝线用低温加湿定性装置的制作方法

本发明涉及纺织工程工艺技术领域，特别是涉及一种加工绸缎丝线用低温加湿定性装置。

背景技术：

丝线在织制成绸缎前，都需要对丝线进行处理工艺，使这形成成股的捻线。

丝线在加捻时，受到外力的作用，同时产生了急弹性变形、缓弹性变形与塑性变形，当外力去除后，捻丝处于自然状态时，由于要反抗外力的影响，在弹性的作用下会产生退捻、卷缩等捻度不稳定现象，不利于以后各工序的顺利进行，而且会严重影响产品的质量。目前绸厂大部分均采用高温加湿定型法及相关工艺，即随着温度的升高，分子链节的振动加剧，分子动能增加，这时，分子处于活动状态，使线型大分子相互作用力减弱，从而促使内应力消失，进而使捻度取得稳定，达到定型的目的。

但在使用这个工艺过程中，经常会出现定型不足使捻度不稳定和定型过度影响绉类等织物的绉效应等问题，尤其是经常出现水渍现象，浪费原料不说，牵经时还影响丝线的退解，而且不易控制退解张力，影响了经轴的质量，在织造过程中也容易产生宽急经等疵点，严重影响绸缎的质量。

丝绸制造业中加弱捻的丝线定型上，可根据需要设置不同的湿度空间对所需的丝线进行自然定型，杜绝因高温定型而产生的水渍现象，对于提高绸缎的质量起到了至关重要的作用，属于纺织工程工艺技术领域。

技术实现要素：

为了克服上述现有技术的不足，本发明提供了一种加工绸缎丝线用低温加湿定性装置，是在一间专用密室内安装低温加湿装置，通过加热给湿能使室内相对湿度达到90%~95%，温度在38-42℃，使纤维中的内应力逐渐消失，达到平衡定型丝线的目的。

本发明所采用的技术方案是：

一种加工绸缎丝线用低温加湿定性装置，包括加热给湿部件和放置车，在一密闭室内的两侧设置若干加热给湿部件，在密闭室的地面上设置若干轮轨，轮轨的凹槽内安装放置用于捻丝筒的放置车，所述加热给湿部件由水箱、进水管、水阀、截止件、浮球、电热管和溢水管组成，所述水箱固定设置在密闭室的内侧壁上，水箱上部一侧连接进水管，进水管贯穿水箱壁和密闭室壁，其一端置于水箱内，位于水箱内的进水管端部连接水阀，水阀上连接截止件左端，截止件右端连接浮球，所述截止件通过支杆支撑在水阀外壳上，所述水箱另一侧贯穿设置溢水管，所述水箱的内底部连接电热管。

进一步，所述的水阀由外壳、滤杯、压簧、柱塞、顶杆、支杆、出水管组成，所述外壳固接在水箱内的进水管端部，所述外壳的内底通过垫放密封垫圈安装滤杯，滤杯的杯体沉入到进水管内，其杯沿卡在外壳底部，所述杯沿上安装压簧，压簧内设有柱塞，柱塞下端密闭滤杯的杯口，所述柱塞上端连接顶杆，顶杆穿过外壳上部，所述外壳上部还连接支杆。

进一步，所述截止件的左端活动连接顶杆上端，所述截止件的中部活动连接支杆上端。

进一步，所述的密闭室内每4立方米设置一个加热给湿部件。

进一步，，所述放置车由滚轮、三角形框架及挂置杆组成，所述三角形框架的底部对称设置滚轮，所述三角形框架的两侧斜面上均设置有若干挂置杆。

进一步，在密闭室内的无盖水箱的上部安装水阀、截止件和浮球及溢水管，当水箱内达到一定水量时停止进水；在无盖水箱的底部安装电热管加热装置，联通配电柜，在配电柜中安装延时继电器，根据室内所平衡的丝量及湿度情况，控制加热的时间和频率，使室内的湿度能稳定达到90%~95%，温度在38-42℃；把放置好捻丝筒的放置车推入密室内进行定型平衡相关工艺，综上所述密闭室内的温湿度由加热无盖水箱内的水，散发热量时带有蒸汽达到密室内湿度和温度的要求。

与现有技术相比，本发明的有益效果是：安装简便、安全，成本低，作用大，易操作。而且我们可以根据密室空间大小、定型丝量的多少及丝线捻度不同的情况，只需调整加热装置的加热频率即可，而且不同时段的丝线可以放置在同一密室内定型，只需记录好定型时间即可，杜绝了高温定型的水渍问题，避免了丝线定型不足或定型过度等现象，对节约原料和稳定提高绸缎产品质量都有不可忽视的作用 。

附图说明

图1为一种加工绸缎丝线用低温加湿定性装置的结构示意图。

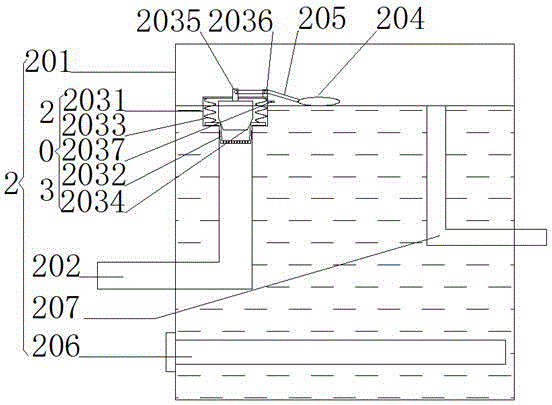

图2为加热给湿部件的结构示意图。

图3为放置车的结构示意图。

具体实施方式

一种加工绸缎丝线用低温加湿定性装置，包括加热给湿部件2和放置车3，在一密闭室1内的两侧设置若干加热给湿部件2，在密闭室1的地面上设置若干轮轨4，轮轨4的凹槽内安装放置用于捻丝筒的放置车3，所述加热给湿部件2由水箱201、进水管202、水阀203、截止件205、浮球204、电热管206和溢水管207组成，所述水箱201固定设置在密闭室1的内侧壁上，水箱201上部一侧连接进水管202，进水管202贯穿水箱201壁和密闭室1壁，其一端置于水箱201内，位于水箱201内的进水管202端部连接水阀203，水阀203上连接截止件205左端，截止件205右端连接浮球204，所述截止件205通过支杆2036支撑在水阀外壳203上，所述水箱201另一侧贯穿设置溢水管207，所述水箱201的内底部连接电热管206。

进一步，所述的水阀203由外壳2031、滤杯2032、压簧2033、柱塞2034、顶杆2035、支杆2036、出水管2037组成，所述外壳2031固接在水箱201内的进水管202端部，所述外壳2031的内底通过垫放密封垫圈安装滤杯2032，滤杯2032的杯体沉入到进水管202内，其杯沿卡在外壳2031底部，所述杯沿上安装压簧2033，压簧2033内设有柱塞2034，柱塞2034下端密闭滤杯2032的杯口，所述柱塞2034上端连接顶杆2035，顶杆2035穿过外壳2031上部，所述外壳2031上部还连接支杆2036，所述外壳2031的一侧上部设在出水管2037，并联通到外壳2031内部。

进一步，所述截止件205的左端活动连接顶杆2035上端，所述截止件205的中部活动连接支杆2036上端。

进一步，所述的密闭室1内每4立方米设置一个加热给湿部件2。

进一步，，所述放置车3由滚轮301、三角形框架302及挂置杆303组成，所述三角形框架302的底部对称设置滚轮301，所述三角形框架302的两侧斜面上均设置有若干挂置杆303。

进一步，在密闭室1内的无盖水箱201的上部安装水阀203、截止件205和浮球204及溢水管207，当水箱201内进水管202进水达到一定水量时停止进水；在无盖水箱201的底部安装电热管206加热，联通配电柜，在配电柜中安装延时继电器，根据室内所平衡的丝量及湿度情况，控制加热的时间和频率，使密闭室1内的湿度能稳定达到90%~95%，温度在38-42℃；把放置好捻丝筒的放置车3推入密室内进行定型平衡相关工艺，综上所述密闭室1内的温湿度由加热无盖水箱内的水，散发热量时带有蒸汽达到密室内湿度和温度的要求。
