脚口五角多边形双褶贴块辅助缝纫模板的制作方法

本发明涉及一种制衣模板，尤其是一种脚口多边形制衣模板。

背景技术：

随着消费水平的提高，消费者对服饰样式的要求越来越高，为此设计师们现在设计的服饰也越来越复杂，加工织造难度也越来越高。对于设计复杂的服饰，一般的电子缝纫无法胜任，必须进行人工缝纫，一般的缝纫工人无法良好的对复杂服饰进行缝纫，经常出现各种走偏跑线，一旦出现这种问题就会影响到整个的缝纫效果。为此这类复杂的服饰通常需要经验丰富的老师傅进行缝纫，但是老师傅的精力有限，长时间工作后也会出现问题，并且老师傅数量稀少，只让老师傅进行这类工作，会拖累整个生产效率。为此现在都通过各种缝纫模板对这类复杂的服饰进行辅助，加快织造效率。

脚口五角多边形双褶贴块是运用在上衣和裤子上的装饰贴块，在手工贴五角多边形之前，先要用熨斗把大小两块多边形折烫好，再把衣片定位定好，再按照定位点把折烫好的五角多边形贴块一层一层分别贴到衣片上，这样的方法会造成小块和大块四周的宽窄不一致，贴块的五个角度贴出来看起来有点圆，轮廓不分明，耗时长，美观度不好。为此需要一种可以一次性缝纫完所有贴块的辅助制衣模板。

技术实现要素：

本发明针对现有技术中的不足，提供了一种脚口五角多边形双褶贴块辅助缝纫模板，能够快速简单的进行五角多边形贴块的织造，解决以往缝纫后不同贴块之间宽窄不一致，轮廓不清晰，外形不美观的问题。

为了解决上述技术问题，本发明通过下述技术方案得以解决：脚口五角多边形双褶贴块辅助缝纫模板，包括底板、中间板和顶板，所述的底板、所述的中间板和所述的顶板之间转动连接，所述的底板上设置有小袋口定位槽，所述的小袋口定位槽两边分别设置有底拨片滑动腔，所述的底拨片滑动腔内滑动设置有底固定滑片，所述的袋口定位槽内还设置有小袋口定位板，所述的小袋口定位板与所述的小袋口定位槽之间具有小袋口缝纫缝隙，所述的中间板设置有大袋口定位槽，所述的大袋口定位槽两边分别设置有中间拨片滑动腔，所述的中间拨片滑动腔内滑动设置有中间固定滑片，所述的顶板上设置有顶部定位槽，所述的顶部定位槽形状与所述大袋口定位槽一致，所述的顶部定位槽内设置有顶部大袋口空心板，所述的顶部大袋口空心板与所述的顶部定位槽之间具有大袋口缝纫缝隙，所述的顶部大袋口空心板内设置有顶部小袋口板，所述的顶部小袋口板与所述顶部大袋口空心板之间具有小袋口缝纫缝隙。

上述技术方案中，优选的，所述的底板上还设置有控制所述底固定滑片滑动的底拨动键。

上述技术方案中，优选的，还包括与所述小袋口定位槽相配合的伸缩拨片，所述的伸缩拨片包括连接板，所述的连接板两侧设置有与所述小袋口定位槽形状相配合伸缩片，所述的连接板上还设置有控制所述伸缩片伸缩的伸缩键。

上述技术方案中，优选的，所述的中间板上还设置有控制所述中间固定滑片滑动的中间拨动键。

上述技术方案中，优选的，还包括与所述大袋口定位槽相配合的大拨片。

上述技术方案中，优选的，所述的小袋口定位板背面、所述的顶部小袋口板背面都设置有若干条防滑垫。

上述技术方案中，优选的，在所述的顶板上的大袋口缝纫缝隙两侧设置有防滑条，在所述顶板上的小袋口缝纫缝隙两侧也设置有防滑条。

上述技术方案中，优选的，在底板上的小袋口缝纫缝隙两侧也设置有防滑条。

上述技术方案中，优选的，在所述的大袋口定位槽内设置有大袋口定位板，所述的大袋口定位板与所述的大袋口定位槽之间具有大袋口缝纫缝隙，所述的大袋口定位板内设置有小袋口板槽，所述的小袋口板槽形状位置与所述的小袋口定位槽配合。

本发明是一种脚口五角多边形双褶贴块的模板，因为五角多边形贴块内径中间大，两头小，为此在模板内特制了一块中间可变内径的伸缩拨片，在折贴块毛边的时候把伸缩拨片打开到最大的直径，用伸缩片压住后，再把中间可变内径的伸缩拨片缩回到最小的内径，就能轻松的取出中间的伸缩拨片，这样完成了大块贴块的折贴。利用相同方法的原理，小块也采用中间可变内径大小的拨片进行折贴，使大小块都在模板的模具里成型。然后利用模板翻来翻去变换着缝制方向。通过两条平行的五角多边形轨迹缝制成各个角度美观、线段完全平行一致的缝制效果。运用了贴五角多边形贴块模板后，省去了大量用折烫和衣片定位时间。大小块平行度采用模板合拼，五角多边贴块的平行角度完全一样，操作更简单、快捷方便。一般技术的工人就可以轻松的完成工作，并且每次缝纫都在模板内进行，同批次的产品都完全符合要求，不会出现差异，无需经验丰富的老技工就能完成缝纫工作。

与现有技术相比，本发明的有益效果是：能够快速简单的进行五角多边形贴块的织造，解决以往缝纫后不同贴块之间宽窄不一致，轮廓不清晰，外形不美观的问题。

附图说明

图1是本发明底板示意图。

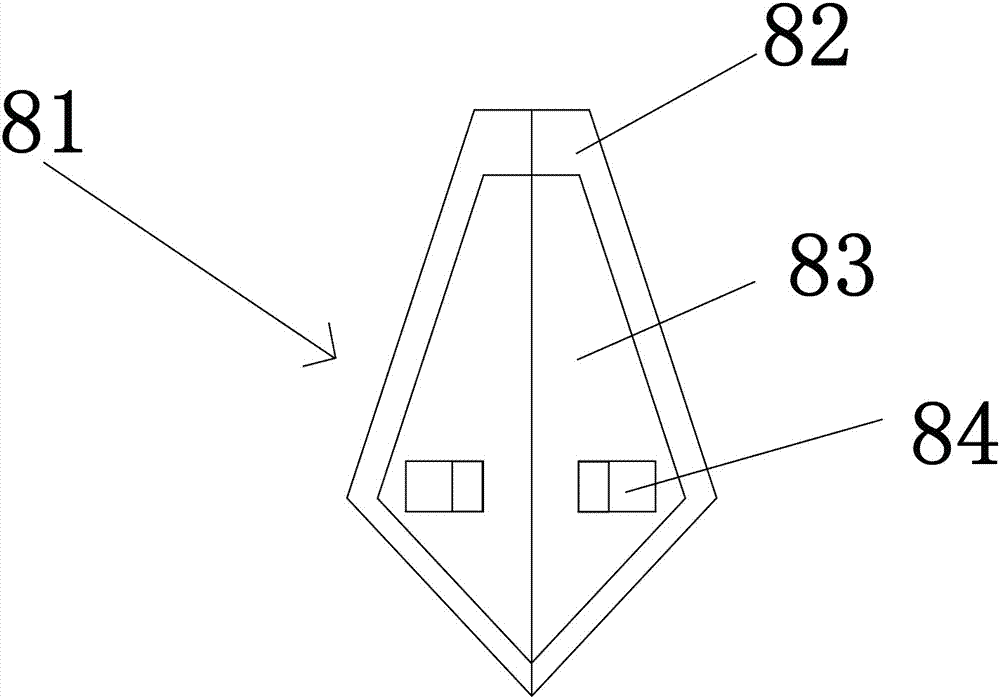

图2是本发明伸缩拨片示意图。

图3是本发明中间板示意图。

图4是本发明大拨片示意图。

图5是本发明顶板示意图。

具体实施方式

下面结合附图与具体实施方式对本发明作进一步详细描述。

实施例1，如图1至图5所示，一种脚口五角多边形双褶贴块辅助缝纫模板，包括底板1、中间板2和顶板3，所述的底板1、所述的中间板2和所述的顶板3之间转动连接。所述的底板1上设置有小袋口定位槽a，所述的小袋口定位槽a两边分别设置有底拨片滑动腔11，所述的底拨片滑动腔11内滑动设置有底固定滑片6，所述的底板1上还设置有控制所述底固定滑片6滑动的底拨动键61。所述的小袋口定位槽a内还设置有小袋口定位板12，所述的小袋口定位板12与所述的小袋口定位槽a之间具有小袋口缝纫缝隙4。所述的中间板2设置有大袋口定位槽b，所述的大袋口定位槽b两边分别设置有中间拨片滑动腔21，所述的中间拨片滑动腔21内滑动设置有中间固定滑片7，所述的中间板2上还设置有控制所述中间固定滑片7滑动的中间拨动键71。在所述的大袋口定位槽b内设置有大袋口定位板22，所述的大袋口定位板22与所述的大袋口定位槽b之间具有大袋口缝纫缝隙5，所述的大袋口定位板22内设置有小袋口板槽23，所述的小袋口板槽23形状位置与所述的小袋口定位槽配合a。所述的顶板3上设置有顶部定位槽c，所述的顶部定位槽c形状与所述大袋口定位槽b一致，所述的顶部定位槽c内设置有顶部大袋口空心板31，所述的顶部大袋口空心板31与所述的顶部定位槽c之间具有大袋口缝纫缝隙5，所述的顶部大袋口空心板31内设置有顶部小袋口板32，所述的顶部小袋口板32与所述顶部大袋口空心板31之间具有小袋口缝纫缝隙4。所述的小袋口定位板12背面、所述的顶部小袋口板32背面都设置有若干条防滑垫91。在所述的顶板3上的大袋口缝纫缝隙5两侧设置有防滑条9，在所述顶板3上的小袋口缝纫缝隙4两侧也设置有防滑条9。在底板1上的小袋口缝纫缝隙4两侧也设置有防滑条。

还包括与所述小袋口定位槽a相配合的伸缩拨片81，所述的伸缩拨片81包括连接板82，所述的连接板82两侧设置有与所述小袋口定位槽a形状相配合伸缩片83，所述的连接板81上还设置有控制所述伸缩片82伸缩的伸缩键83。还包括与所述大袋口定位槽b相配合的大拨片85。

使用时，先将小袋口贴块放到小袋口定位槽a，然后将伸缩拨片81也放到小袋口定位槽a，通过伸缩拨片81上的伸缩片83，将小袋口贴块边缘均匀的挤入到底拨片滑动腔11内进行折贴，让小袋口贴块边缘折叠后盖住小袋口缝纫缝隙4，此时通过底拨动键61让底固定滑片6固定住底拨片滑动腔11内的小袋口贴块，然后取出伸缩拨片81。将中间板2盖到底板1上，然后将大袋口贴块放到大袋口定位槽b上，通过大拨片85将大袋口贴块边缘均匀的挤入到中间拨片滑动腔21内进行折贴，让大袋口贴块边缘折叠后盖住大袋口缝纫缝隙5，此时通过中间拨动键71让中间固定滑片7固定住中间拨片滑动腔21内的大袋口贴块，然后取出大拨片85。最后盖上顶板3，通过底拨动键61让底固定滑片6回复，通过顶板3上的小袋口缝纫缝隙4进行缝纫，将小袋口贴块和大袋口贴块进行缝合。小袋口贴块和大袋口贴块缝合后，打开顶板3，在中间板2上放入大布料，然后再盖上顶板3，再然后进行反面，使得底板1朝上。此后将底板1打开，露出中间板2，再通过中间拨动键71让中间固定滑片7回复，最后通过中间板2上的大袋口缝纫缝隙5将大袋口贴块缝合到大布料上。
