一种电脑横机的针板的制作方法

本实用新型涉及电脑横机设备技术领域，具体为一种电脑横机的针板。

背景技术：

电脑横机是一种双针板舌针纬编织织机。它的三角装置犹如一组平面凸轮，织针的针脚可进入凸轮的槽道内，移动三角，迫使织针在针板的针槽内作有规律的升降运动，并通过针勾和针舌的动作，就能将纱线编织成针织物。

传统的电脑横机的针板在针槽两端容易出现磨损，缺乏必要的保护部件，由于为一体式结构设计，当出现磨损时，只能整体更换，成本较高，无法调节针槽内沉降片的高度，导致生产出的花型单一，传统的针板与摇床采用滑动式连接，导致针板前后位置变化无法掌控，影响生产质量，为此我们提出一种电脑横机的针板来解决以上存在的问题。

技术实现要素：

本实用新型的目的在于提供一种电脑横机的针板，以解决上述背景技术中提出的传统的电脑横机的针板在针槽两端容易出现磨损，缺乏必要的保护部件，由于为一体式结构设计，当出现磨损时，只能整体更换，成本较高，无法调节针槽内沉降片的高度，导致生产出的花型单一，传统的针板与摇床采用滑动式连接，导致针板前后位置变化无法掌控，影响生产质量的问题。

为实现上述目的，本实用新型提供如下技术方案：一种电脑横机的针板，包括针板主体，所述针板主体上设置有针槽，所述针槽的内部设置有槽口，所述槽口靠近针板主体边缘处设置有沉降片槽，所述针板主体上靠近沉降片槽位置设置有第一阶梯槽，所述第一阶梯槽远离沉降片槽的方向设置有第二阶梯槽，所述针板主体上中间位置设置有针织防跳槽，所述针板主体上与沉降片槽相反位置设置有台阶，所述针槽的两侧设置有固定孔，所述固定孔的下方设置有防磨成圈加固件，所述针板主体的侧边与沉降片槽对应位置处设置有调节孔。

优选的，所述针槽为垂直结构，且针槽共设置有三十二个。

优选的，所述第一阶梯槽、第二阶梯槽和针织防跳槽均为水平结构，所述针织防跳槽的内部设置有钢丝。

优选的，所述防磨成圈加固件的下方设置有拿取孔。

优选的，所述针板主体的底部设置有凹槽，所述凹槽的内部安装有轴承。

与现有技术相比，本实用新型的有益效果是：本实用新型结构科学合理，操作简单方便，本实用新型设计了一种能够调节沉降片高度，使用寿命长，方便固定的电脑横机的针板，本实用新型中针板主体的底部设置有轴承，利用轴承与摇床连接，当摇床移动时，针板前后移动的幅度较小，提高位置精度，针板的使用精度和稳定性极大提高，最终提高织物质量，沉降片槽的内部用于防止沉降片，在针板主体的侧边设置有用于调节沉降片高度的-调节孔，便于电脑针板织出更多花型。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

图1为本实用新型的俯视图；

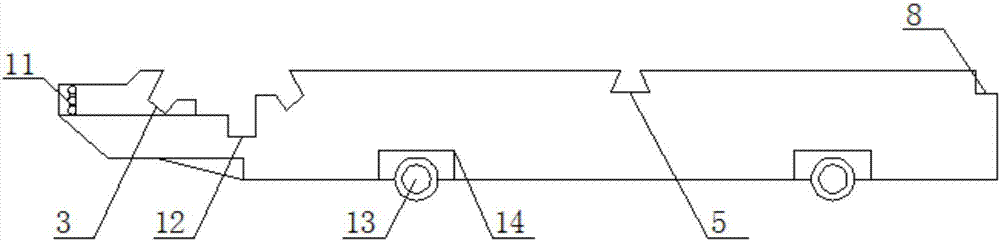

图2为本实用新型的侧视图。

图中：1-针板主体；2-针槽；3-第一阶梯槽；4-固定孔；5-针织防跳槽；6-防磨成圈加固件；7-拿取孔；8-台阶；9-槽口；10-沉降片槽；11-调节孔；12-第二阶梯槽；13-轴承；14-凹槽。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例1

请参阅图1和图2，本实用新型提供的一种实施例：一种电脑横机的针板，包括针板主体1，针板主体1上设置有针槽2，针槽2的内部设置有槽口9，槽口9靠近针板主体1边缘处设置有沉降片槽10，针板主体1上靠近沉降片槽10位置设置有第一阶梯槽3，第一阶梯槽3远离沉降片槽10的方向设置有第二阶梯槽12，针板主体1上中间位置设置有针织防跳槽5，针板主体1上与沉降片槽10相反位置设置有台阶8，针槽2的两侧设置有固定孔4，固定孔4的下方设置有防磨成圈加固件6，针板主体1的侧边与沉降片槽10对应位置处设置有调节孔11，将沉降片插入沉降片槽10的内部，并根据生产需要调节其高度并利用螺栓插入调节孔11固定沉降片。

针槽2为垂直结构，且针槽2共设置有三十二个，第一阶梯槽3、第二阶梯槽12和针织防跳槽5均为水平结构，针织防跳槽5的内部设置有钢丝，防磨成圈加固件6的下方设置有拿取孔7，针板主体1的底部设置有凹槽14，凹槽14的内部安装有轴承13，将针板主体1利用固定孔4固定于设备上，并利用凹槽14内部的轴承13与摇床连接，当摇床移动时，针板主体1前后移动的幅度较小，提高位置精度，针板主体1的使用精度和稳定性极大提高。

具体使用方式：首先将针板主体1利用固定孔4固定于设备上，并利用凹槽14内部的轴承13与摇床连接，当摇床移动时，针板主体1前后移动的幅度较小，提高位置精度，针板主体1的使用精度和稳定性极大提高，最终提高织物质量，将沉降片插入沉降片槽10的内部，并根据生产需要调节其高度并利用螺栓插入调节孔11固定沉降片，防磨成圈加固件6能够更好地保护针板主体1，延长其使用寿命，第一阶梯槽3、针织防跳槽5和第二阶梯槽12均起到防跳针的作用，保证针织过程的连续性，保证生产质量。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
