一种双针双纬无梭织带机用方便调节高度的综框的制作方法

本实用新型涉及双针双纬无梭织带机设备技术领域，具体为一种双针双纬无梭织带机用方便调节高度的综框。

背景技术：

综框是织机中的一个重要部件，是一个由上下横梁和左右侧档连接的带有穿综杆和驱动件的框架。综框上配置片综后，将穿入片综的经纱集合成一体，随织机提综机构的运动。

传统的双针双纬无梭织带机所使用的综框采用螺丝固定安装，无法自由快速调节其高度，当进行不同需求的生产工序时，需将综框拆卸重装，工作效率低下，容易对综框造成损坏，影响其使用寿命，劳动强度大，为此我们提出一种双针双纬无梭织带机用方便调节高度的综框来解决以上存在的问题。

技术实现要素：

本实用新型的目的在于提供一种双针双纬无梭织带机用方便调节高度的综框，以解决上述背景技术中提出的传统的双针双纬无梭织带机所使用的综框采用螺丝固定安装，无法自由快速调节其高度，当进行不同需求的生产工序时，需将综框拆卸重装，工作效率低下，容易对综框造成损坏，影响其使用寿命，劳动强度大的问题。

为实现上述目的，本实用新型提供如下技术方案：一种双针双纬无梭织带机用方便调节高度的综框，包括上横梁，所述上横梁的一侧安装有左支撑杆，且上横梁的另一侧安装有右支撑杆，所述右支撑杆和左支撑杆的底部安装有下横梁，所述上横梁和下横梁之间安装有综线主体，所述下横梁的底部设置有第一安装座，所述第一安装座上安装有上固定部，所述上固定部的外部设置有高度调节环，所述高度调节环的内部设置有下固定部，所述下固定部的底部安装有第二安装座，所述上横梁的顶部安装有上安装钩，所述下横梁的底部安装有下安装钩。

优选的，所述上横梁和下横梁与右支撑杆和左支撑杆的衔接处安装有金属加强包片，所述金属加强包片通过螺栓固定。

优选的，所述综线主体共设置有两根，所述两根综线主体上均设置有综眼。

优选的，所述上固定部、高度调节环和下固定部的表面均为螺纹结构。

优选的，所述上安装钩和下安装钩分别与上横梁和下横梁通过固定座连接。

与现有技术相比，本实用新型的有益效果是：本实用新型结构科学合理，操作简单方便，本实用新型设计了一种不容易变形，且方便调节高度的双针双纬无梭织带机用方便调节高度的综框，本实用新型在下横梁的底部安装有上固定部，上固定部嵌入高度调节环的内部，同时高度调节环的内部还安装有下固定部，由于高度调节环、上固定部和下固定部的内壁均为螺纹结构，因此只需转动高度调节环即可调高或调低上固定部的位置，从而达到目的，能够大大降低工作人员劳动强度，同时提高生产效率，金属加强包片能够防止综框的变形，保证其垂直角度。

附图说明

图1为本实用新型的结构示意图；

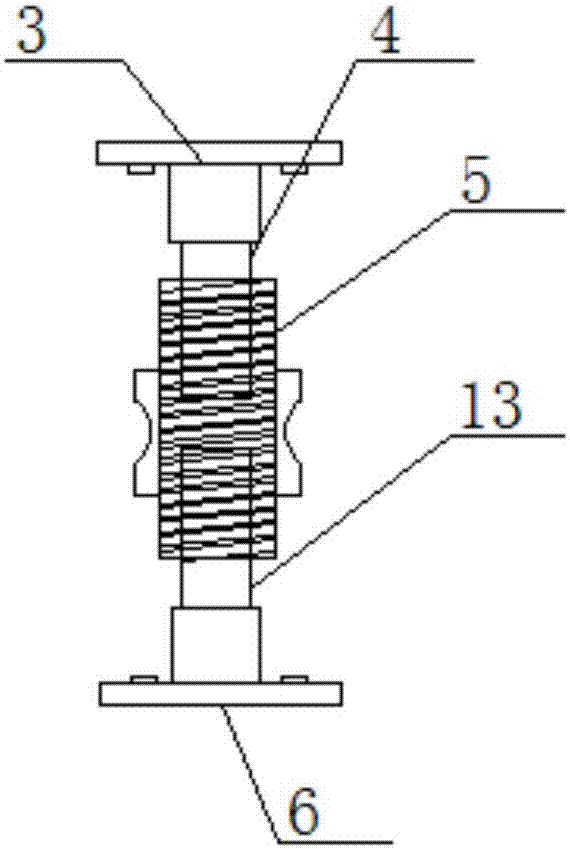

图2为本实用新型的高度调节环的结构示意图。

图中：1-金属加强包片；2-左支撑杆；3-第一安装座；4-上固定部；5-高度调节环；6-第二安装座；7-下安装钩；8-右支撑杆；9-综线主体；10-上横梁；11-固定座；12-上安装钩；13-下固定部；14-下横梁。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1和图2，本实用新型提供的一种实施例：一种双针双纬无梭织带机用方便调节高度的综框，包括上横梁10，上横梁10的一侧安装有左支撑杆2，且上横梁10的另一侧安装有右支撑杆8，右支撑杆8和左支撑杆2的底部安装有下横梁14，上横梁10和下横梁14之间安装有综线主体9，下横梁14的底部设置有第一安装座3，第一安装座3上安装有上固定部4，上固定部4的外部设置有高度调节环5，高度调节环5的内部设置有下固定部13，下固定部13的底部安装有第二安装座6，将高度调节环5旋合在上固定部4的外部，然后将下固定部13以同样方式旋合进入高度调节环5的内部，上横梁10的顶部安装有上安装钩12，将综框主体利用上横梁10上的上安装钩12与设备连接，下横梁14的底部安装有下安装钩7。

上横梁10和下横梁14与右支撑杆8和左支撑杆2的衔接处安装有金属加强包片1，金属加强包片1通过螺栓固定，综线主体9共设置有两根，两根综线主体9上均设置有综眼，上固定部4、高度调节环5和下固定部13的表面均为螺纹结构，在调节综框高度时，由于高度调节环5、上固定部4和下固定部13的内壁均为螺纹结构，因此只需转动高度调节环5即可调高或调低上固定部的位置，从而调节综框的高度，上安装钩12和下安装钩7分别与上横梁10和下横梁14通过固定座11连接。

具体使用方式：首先将上固定部4通过第一安装座3安装在下横梁14的底部，将高度调节环5旋合在上固定部4的外部，然后将下固定部13以同样方式旋合进入高度调节环5的内部，将下固定部13通过第二安装座6进行固定，将综框主体利用上横梁10上的上安装钩12与设备连接，在调节综框高度时，由于高度调节环5、上固定部4和下固定部13的内壁均为螺纹结构，因此只需转动高度调节环5即可调高或调低上固定部的位置，从而调节综框的高度。
