一种氨纶纱线加湿装置的制作方法

本实用新型涉及纺织机械技术领域，特别是涉及一种氨纶纱线加湿装置。

背景技术：

氨纶是聚氨基甲酸酯纤维的简称，是一种弹性纤维。在纺织技术领域，氨纶纱线通常需要进行调湿处理，即通过蒸汽给湿定型，以增加纱线的强度和延展性，从而可以减少整经和织造湿的断头现象，提高机织效率。而现有的给湿定型装置通常是基于蒸箱的原理，但是这种结构不仅无法加压给湿，而且进料出料较为繁琐，工作效率相对低下。

技术实现要素：

本实用新型的目的在于提供一种氨纶纱线加湿装置。

为实现上述目的，本实用新型提供如下技术方案：

一种氨纶纱线加湿装置，其包括处理腔和用以密闭所述处理腔的盖子，所述处理腔底部设有倾斜轨道，所述处理腔顶部设有给湿管道，所述给湿管道上均匀分布有多个给湿口，所述倾斜轨道包括通过铰链连接的第一部分和第二部分，所述第二部分的上方设置有电磁铁，用于带动所述第二部分围绕所述铰链进行旋转以从第一位置移动到第二位置，所述第一位置低于所述第二位置；当所述第二部分位于第一位置时，装满氨纶纱线的铁支架被卡在所述第二部分上，当所述第二部分位于所述第二位置时，装满氨纶纱线的铁支架沿着所述倾斜轨道滚到处理腔外。

进一步的，所述第一部分的长度大于所述第二部分的长度。

进一步的，所述第一部分的长度和所述第二部分的长度之比介于2～5之间。

进一步的，所述倾斜轨道上的第一部分与所述处理腔的腔壁进行固定连接。

进一步的，所述第二部分的底部还设置一液压杆，用以将所述第二部分从第一位置顶到第二位置。

进一步的，所述第一部分与所述处理腔的腔壁之间的角度介于 15～30°，所述第二部分与所述处理腔的腔壁之间的角度介于30～45°。

与现有技术相比，本实用新型的优点在于：本实用新型处理腔内的倾斜轨道可用于推入装载氨纶纱线的支架，因此本发明不仅可以对氨纶纱线进行保温加压给湿定型，而且出入料极为方便、安全，可大大提高定型的工作效率。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型中记载的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

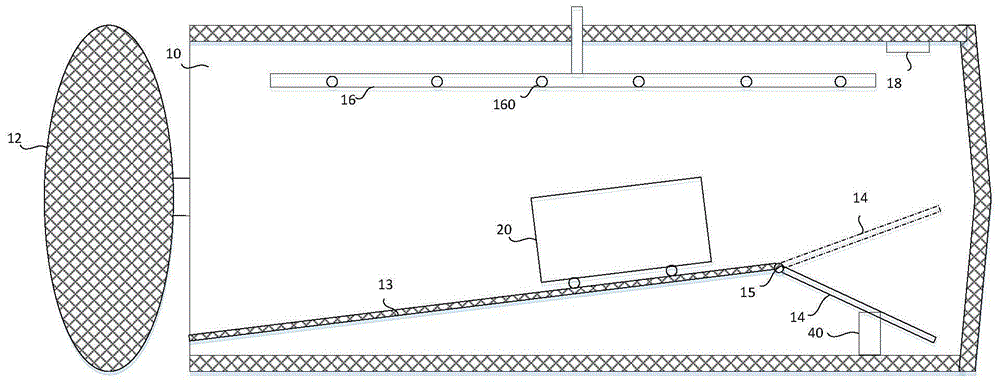

图1所示为本实用新型具体实施例中一种氨纶纱线加湿装置的平面示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行详细的描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型实施例公开了一种氨纶纱线加湿装置，本领域技术人员可以借鉴本文内容，适当改进工艺参数实现。特别需要指出的是，所有类似的替换和改动对本领域技术人员来说是显而易见的，它们都被视为包括在本实用新型。本实用新型的应用已经通过较佳实施例进行了描述，相关人员明显能在不脱离本

技术实现要素：
、精神和范围内对本文所述的应用进行改动或适当变更与组合，来实现和应用本实用新型技术。

为了进一步理解本实用新型，下面结合实施例对本实用新型进行详细说明。

如图1所示，在一实施例中，一种氨纶纱线加湿装置，其包括处理腔10 和用以密闭所述处理腔的盖子12，所述处理腔10底部设有倾斜轨道，所述处理腔10顶部设有给湿管道16，所述给湿管道16上均匀分布有多个给湿口 160，所述倾斜轨道包括通过铰链15连接的第一部分13和第二部分14，所述第二部分14的上方设置有电磁铁18，用于带动所述第二部分14围绕所述铰链15进行旋转以从第一位置移动到第二位置，所述第一位置低于所述第二位置；当所述第二部分14位于第一位置时，装满氨纶纱线的铁支架20被卡在所述第二部分14上，当所述第二部分14位于所述第二位置时，装满氨纶纱线的铁支架20沿着所述倾斜轨道滚到处理腔10外。

进一步的，所述第一部分13的长度大于所述第二部分14的长度。

进一步的，所述第一部分13的长度和所述第二部分14的长度之比介于 2～5之间。

进一步的，所述倾斜轨道上的第一部分13与所述处理腔10的腔壁进行固定连接。

进一步的，所述第二部分14的底部还设置一液压杆40，用以将所述第二部分14从第一位置顶到第二位置。

进一步的，所述第一部分13与所述处理腔10的腔壁之间的角度介于 15～30°，所述第二部分14与所述处理腔10的腔壁之间的角度介于 30～45°。

与现有技术相比，本实用新型的优点在于：本实用新型处理腔内的倾斜轨道可用于推入装载氨纶纱线的支架，因此本发明不仅可以对氨纶纱线进行保温加压给湿定型，而且出入料极为方便、安全，可大大提高定型的工作效率。

附图中所示和根据附图描述的本实用新型的实施方式仅仅是示例性的，并且本实用新型并不限于这些实施方式。在此，还需要说明的是，为了避免因不必要的细节而模糊了本实用新型，在附图中仅仅示出了与根据本实用新型的方案密切相关的结构和/或处理步骤，而省略了与本实用新型关系不大的其他细节。以上所述仅是本申请的具体实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本申请原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本申请的保护范围。
