一种服装加工用快速冲洗流水线装置的制作方法

本实用新型涉及服装加工相关技术领域，具体为一种服装加工用快速冲洗流水线装置。

背景技术：

在现在的服装加工过程中，越来越多的采用到流水线式加工来进行一些漂洗烘干等加工操作，以便于提高生产加工效率，同时经过清洗烘干后的服装可以有效提高清洁度和美观度，提高产品质量。

但是现有的流水线式服装加工通常都是采用浸水漂洗进行服装清洗，不便于生产线的快速清洗加工，而部分固定式冲洗结构则容易冲洗不均，影响清洗效果，使用活动式喷头进行冲洗，额外的驱动结构又会造成清洗结构复杂，不便于进行快速冲洗加工的使用。

针对上述问题，在原有服装加工用清洗流水线的基础上进行创新设计。

技术实现要素：

本实用新型的目的在于提供一种服装加工用快速冲洗流水线装置，以解决上述背景技术中提出服装加工用清洗流水线固定漂洗不利于快速清洗，普通的冲洗清洁效果不均匀，活动冲洗不方便的问题。

为实现上述目的，本实用新型提供如下技术方案：一种服装加工用快速冲洗流水线装置，包括机架和输送带，所述机架的内侧面安装有活动支撑架，且活动支撑架的外侧设置有冲洗管，并且冲洗管的侧面均匀分布有冲洗喷头，所述输送带位于机架的顶部，且输送带的内侧设置有连接输送杆，并且连接输送杆的下方设置有放置挂架，所述机架的侧壁设置有活动导轨，且活动导轨的内部设置有活动安装座，并且活动安装座的中部连接有传动丝杆，所述传动丝杆的顶端设置有连接传动杆，且连接传动杆的外表面设置有连接键，所述连接键的外侧连接有磁性套环，且磁性套环的外侧设置有传动齿槽，所述输送带的侧表面设置有外齿槽，且外齿槽的内侧设置有吸附磁体。

优选的，所述活动支撑架和机架之间通过活动安装座相互连接，且活动安装座在活动导轨的外侧构成可滑动结构。

优选的，所述冲洗管均匀分布在活动支撑架的外侧，且活动支撑架和冲洗管位于机架的左右两侧。

优选的，所述传动丝杆的中轴线和活动导轨的中轴线相互重合，且传动丝杆和活动安装座之间为螺纹连接。

优选的，所述连接传动杆和传动丝杆为一体化结构，且连接传动杆和磁性套环之间通过连接键相互连接，并且磁性套环在连接键的外侧构成可滑动结构。

优选的，所述外齿槽均匀分布在输送带的上侧沿，且外齿槽和磁性套环之间通过传动齿槽构成啮合连接，并且磁性套环和吸附磁体之间磁极相吸。

与现有技术相比，本实用新型的有益效果是：该服装加工用快速冲洗流水线装置，

1、设置有便于装置进行快速活动冲洗的活动支撑架，在装置的使用过程中配合活动安装座和传动丝杆使用，可以便于在输送带活动的同时，通过传动丝杆的螺纹传动带动活动支撑架进行上下升降活动，无需额外驱动装置，从而在加工服装进行输送的同时进行快速活动冲洗，活动冲洗的效果更加均匀，便于进行快速冲洗加工，提高冲洗效率；

2、设置有方便装置进行连接传动的磁性套环，在装置的使用过程中配合吸附磁体使用，可以便于在外齿槽随输送带转动移动至上下两侧时，保持外齿槽和传动齿槽的吸附啮合传动，同时上下两侧位置的外齿槽传动方向相反，从而便于带动传动丝杆进行循环往复传动，方便通过输送带的活动带动活动支撑架进行同步升降活动清洗。

附图说明

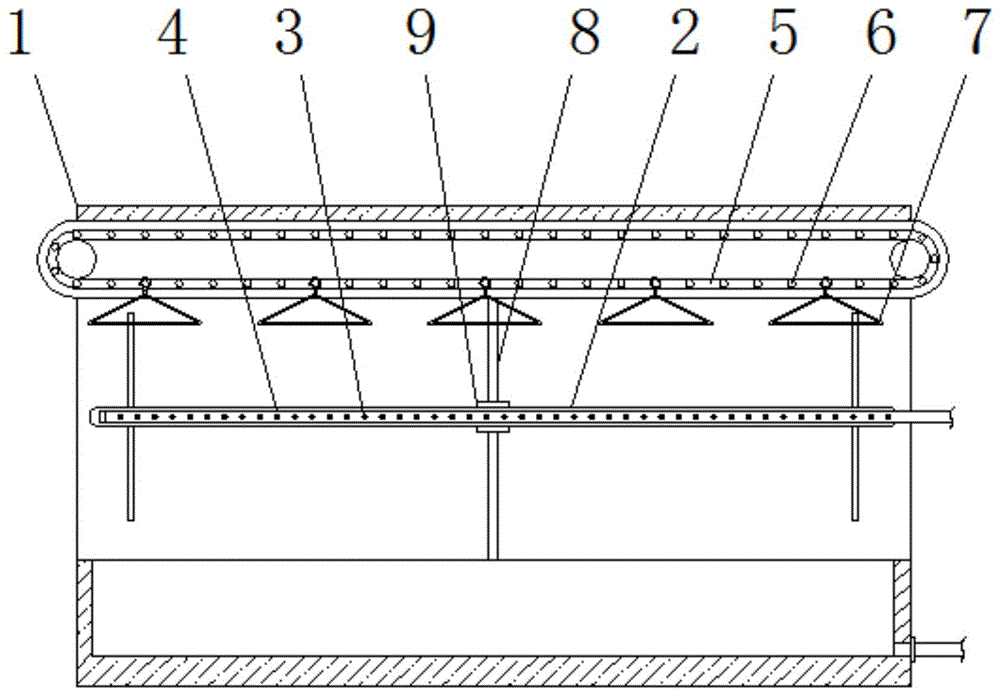

图1为本实用新型正面剖视结构示意图；

图2为本实用新型侧面剖视结构示意图；

图3为本实用新型图2中a处放大结构示意图；

图4为本实用新型磁性套环结构示意图。

图中：1、机架；2、活动支撑架；3、冲洗管；4、冲洗喷头；5、输送带；6、连接输送杆；7、放置挂架；8、活动导轨；9、活动安装座；10、传动丝杆；11、连接传动杆；12、连接键；13、磁性套环；14、传动齿槽；15、外齿槽；16、吸附磁体。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种服装加工用快速冲洗流水线装置，包括机架1、活动支撑架2、冲洗管3、冲洗喷头4、输送带5、连接输送杆6、放置挂架7、活动导轨8、活动安装座9、传动丝杆10、连接传动杆11、连接键12、磁性套环13、传动齿槽14、外齿槽15和吸附磁体16，机架1的内侧面安装有活动支撑架2，且活动支撑架2的外侧设置有冲洗管3，并且冲洗管3的侧面均匀分布有冲洗喷头4，输送带5位于机架1的顶部，且输送带5的内侧设置有连接输送杆6，并且连接输送杆6的下方设置有放置挂架7，机架1的侧壁设置有活动导轨8，且活动导轨8的内部设置有活动安装座9，并且活动安装座9的中部连接有传动丝杆10，传动丝杆10的顶端设置有连接传动杆11，且连接传动杆11的外表面设置有连接键12，连接键12的外侧连接有磁性套环13，且磁性套环13的外侧设置有传动齿槽14，输送带5的侧表面设置有外齿槽15，且外齿槽15的内侧设置有吸附磁体16。

本例的活动支撑架2和机架1之间通过活动安装座9相互连接，且活动安装座9在活动导轨8的外侧构成可滑动结构，便于通过活动支撑架2对冲洗管3进行活动支撑。

冲洗管3均匀分布在活动支撑架2的外侧，且活动支撑架2和冲洗管3位于机架1的左右两侧，便于在机架1的两侧对加工服装进行快速冲洗。

传动丝杆10的中轴线和活动导轨8的中轴线相互重合，且传动丝杆10和活动安装座9之间为螺纹连接，便于通过传动丝杆10的螺纹传动带动活动安装座9进行升降调节活动。

连接传动杆11和传动丝杆10为一体化结构，且连接传动杆11和磁性套环13之间通过连接键12相互连接，并且磁性套环13在连接键12的外侧构成可滑动结构，便于通过连接传动杆11和传动丝杆10配合磁性套环13进行连接传动，可活动的磁性套环13可以便于贴合输送带5的上下两侧。

外齿槽15均匀分布在输送带5的上侧沿，且外齿槽15和磁性套环13之间通过传动齿槽14构成啮合连接，并且磁性套环13和吸附磁体16之间磁极相吸，便于通过输送带5的转动带动磁性套环13进行同步传动，同时可以通过输送带5上下两侧的不同移动方向带动磁性套环13做往复运动。

工作原理：在使用该服装加工用快速冲洗流水线装置时，首先将装置的电源和电网相互连接，根据图1-3所示，然后将衣物通过放置挂架7挂在连接输送杆6上，即可通过输送带5带动连接输送杆6和衣物进行移动，且侧面的冲洗管3通过冲洗喷头4喷出水流对衣物进行冲洗，同时在输送带5进行移动的同时，可以通过外齿槽15和传动齿槽14的啮合传动带动磁性套环13进行旋转驱动，使得磁性套环13可以带动传动丝杆10和连接传动杆11进行同步转动，如图3，通过传动丝杆10和活动安装座9的丝杆传动，带动活动安装座9和活动支撑架2整体沿活动导轨8进行上下移动，从而带动活动支撑架2外侧的冲洗管3进行升降喷淋，实现装置的同步活动冲洗；

根据图1-2和图4所示，由于只有一半的输送带5侧面设置有外齿槽15和吸附磁体16，使得在输送带5转动的过程中，外齿槽15和吸附磁体16一侧会在输送带5的上沿和下沿之间循环移动，同时输送带5的上沿和下沿移动方向相反，而在磁性套环13和吸附磁体16的吸附作用下回保持传动齿槽14和外齿槽15的吸附传动连接，在外齿槽15和吸附磁体16一侧移动至下沿时，磁性套环13会在吸附作用下沿连接键12移动至下沿保持传动齿槽14和外齿槽15的再次啮合传动，同时改变传动方向，从而对活动支撑架2进行循环往复的升降传动，方便装置的快速均匀冲洗，本说明书中未作详细描述的内容属于本领域专业技术人员公知的现有技术。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
