本发明建筑屋面技术领域,涉及一种钢瓦屋面系统,尤其是涉及一种新型冷弯薄壁型钢屋面系统。
背景技术:
目前,随着各项技术的进步,以及人们对建筑屋面的重视,钢瓦已经逐步地在国内外流行开来。其丰富的颜色、样式,在不同风格的建筑上都能匹配得相当完美。在实际使用时,钢瓦不像普通屋面瓦那样开裂而引致漏水。轻巧紧固的钢质屋面系统不仅可以应用于传统的木屋面、钢筋混凝土坡面,还可以直接在钢结构、网架上运用。因此,无论是新建还是翻新屋顶,均可以完美运用,经济效益好,完全满足建筑师对品质的要求,使设计师的灵感变成现实。
传统的冷弯薄壁钢结构屋面系统由吊顶石膏板6、吊顶次龙骨5、冷弯薄壁型钢屋架4、osb板3(orientedstrandboard,定向结构刨花板,是一种合成木料)、防水卷材2、沥青瓦1由下至上组成,还包括檐口吊顶7和天沟8,参见图1。这种屋面缺少内外保温系统,保温性能差,且将osb板3直接用螺钉固定在冷弯薄壁型钢屋架4上,受力性能差,隔声性能差。
技术实现要素:
本发明的目的就是为了克服上述现有技术存在的缺陷而提供一种结构简单,经济实用,施工方便,强度高、刚度大,能有效防止雨水渗漏,使用寿命长的新型冷弯薄壁型钢屋面系统。
本发明的目的可以通过以下技术方案来实现:
一种新型冷弯薄壁型钢屋面系统,该屋面系统包括冷弯薄壁型钢龙骨墙体、设置在冷弯薄壁型钢龙骨墙体顶部的吊顶石膏板以及架设在吊顶石膏板上的冷弯薄壁型钢屋架,还包括多条横向平行设置在冷弯薄壁型钢屋架上的次龙骨、与次龙骨 固定连接的防水隔热复合板以及多层呈阶梯状由下而上依次铺设在防水隔热复合板上的钢瓦。
所述的防水隔热复合板包括由下而上依次设置的水泥纤维板、保温层、防水层及装饰层。
所述的保温层为硅酸铝保温层或聚苯保温板层。
所述的防水层为聚氨酯涂膜防水层。
所述的装饰层为陶瓷砖层。
所述的防水隔热复合板通过螺钉与次龙骨固定连接。
所述的防水隔热复合板上沿横向平行设有多条钢瓦挂条。
所述的钢瓦通过隐藏式连接固定在钢瓦挂条上。
所述的冷弯薄壁型钢屋架通过吊顶次龙骨架设在吊顶石膏板上。
所述的冷弯薄壁型钢屋架上还填充有玻璃棉。
优选的,所述的钢瓦的瓦面上设有纵向的波纹。
优选的,所述的钢瓦为5层以上。
优选的,所述的冷弯薄壁型钢屋架上还设有檐口吊顶及天沟。
与现有技术相比,本发明具有以下特点:
1)由于采用防水隔热复合板,并以水泥纤维板作为防水隔热复合板的基体,则能够有效提高防水隔热复合板的耐久性,强度高,受力性能优良,抗震性能好,显著改善屋面系统的承载力;
2)由于在防水隔热复合板中采用聚氨酯涂膜防水层,粘结力强,可抵抗压力渗透,有利于降低施工费用,节约经济成本;
3)由于在防水隔热复合板中采用硅酸铝保温层或聚苯保温板层,结合冷弯薄壁型钢屋架上填充的玻璃棉,则能够显著改善屋面系统的保温效果;
4)整体结构简单,经济实用,钢瓦搭接设计密封性好,并结合使用防水隔热复合板,能有效地防止雨水的渗漏现象,防水性能优异,安装简便快捷,能节约施工成本,承载力好,经久耐用,具有很好的应用前景。
附图说明
图1为传统屋面系统的结构示意图;

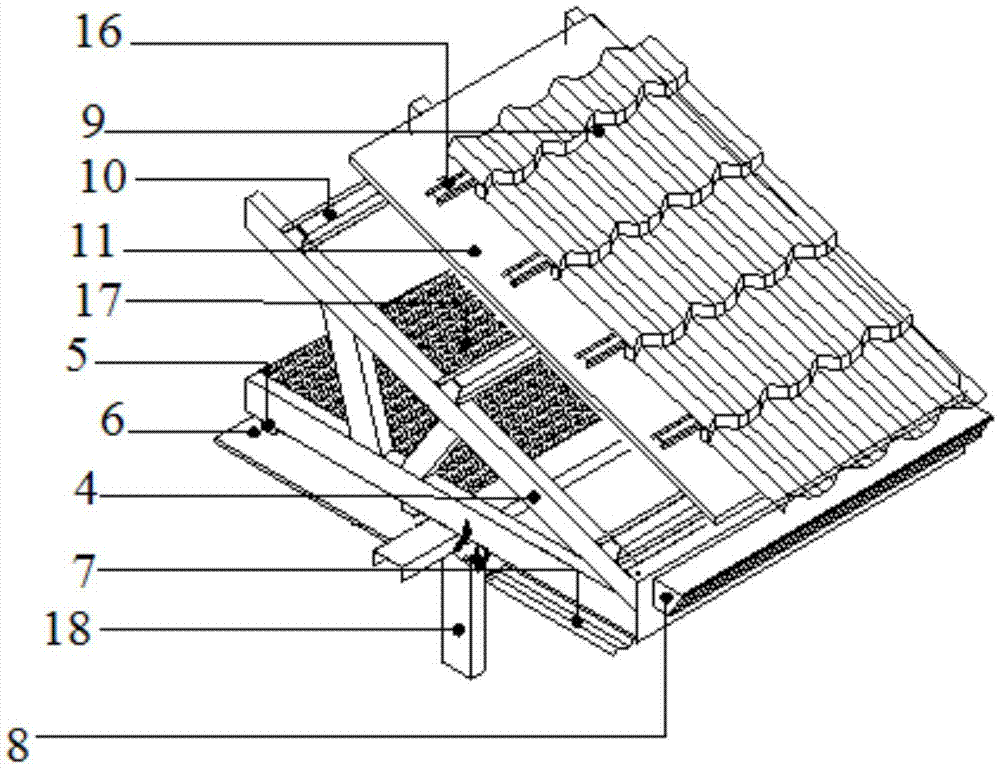

图2为本发明屋面系统的结构示意图;
图3为本发明防水隔热复合板结构示意;
图中标记说明:
1—沥青瓦、2—防水卷材、3—osb板、4—冷弯薄壁型钢屋架、5—吊顶次龙骨、6—吊顶石膏板、7—檐口吊顶、8—天沟、9—钢瓦、10—次龙骨、11—防水隔热复合板、12—水泥纤维板、13—保温层、14—防水层、15—装饰层、16—钢瓦挂条、17—玻璃棉、18—冷弯薄壁型钢龙骨墙体。
具体实施方式
下面结合附图和具体实施例对本发明进行详细说明。
实施例1:
如图2所示,一种新型冷弯薄壁型钢屋面系统,该屋面系统包括冷弯薄壁型钢龙骨墙体18、设置在冷弯薄壁型钢龙骨墙体18顶部的吊顶石膏板6以及架设在吊顶石膏板6上的冷弯薄壁型钢屋架4,还包括多条横向平行设置在冷弯薄壁型钢屋架4上的次龙骨10、与次龙骨10固定连接的防水隔热复合板11以及多层呈阶梯状由下而上依次铺设在防水隔热复合板11上的钢瓦9,其中,冷弯薄壁型钢屋架4通过吊顶次龙骨5架设在吊顶石膏板上6,冷弯薄壁型钢屋架4上还填充有玻璃棉17;冷弯薄壁型钢屋架4上还设有檐口吊顶7及天沟8。
如图3所示,防水隔热复合板11包括由下而上依次设置的水泥纤维板12、保温层13、防水层14及装饰层15。保温层13为硅酸铝保温层,防水层14为聚氨酯涂膜防水层,装饰层15为陶瓷砖层。
在实际安装时,防水隔热复合板11通过螺钉与次龙骨10固定连接,防水隔热复合板11上沿横向平行设有多条钢瓦挂条16,钢瓦9通过隐藏式连接固定在钢瓦挂条16上。钢瓦9的瓦面上设有纵向的波纹,并且钢瓦9为5层以上。
本实施例中,由于采用防水隔热复合板11,并以水泥纤维板12作为防水隔热复合板11的基体,则能够有效提高防水隔热复合板11的耐久性,强度高,受力性能优良,抗震性能好,显著改善屋面系统的承载力;而防水隔热复合板11中采用聚氨酯涂膜防水层,粘结力强,可抵抗压力渗透,有利于降低施工费用,节约经济成本;同时,采用硅酸铝保温层或聚苯保温板层,结合冷弯薄壁型钢屋架4上填充的玻璃棉17,则能够显著改善屋面系统的保温效果。
实施例2:
本实施例中,防水隔热复合板11中的保温层13为聚苯保温板层。其余同实施例1。
上述的对实施例的描述是为便于该技术领域的普通技术人员能理解和使用发明。熟悉本领域技术的人员显然可以容易地对这些实施例做出各种修改,并把在此说明的一般原理应用到其他实施例中而不必经过创造性的劳动。因此,本发明不限于上述实施例,本领域技术人员根据本发明的揭示,不脱离本发明范畴所做出的改进和修改都应该在本发明的保护范围之内。
