一种能快速拆装的现浇混凝土楼板模板竖向支撑装置的制作方法

本发明主要用于建筑工程领域现浇混凝土楼板模板支撑使用。

背景技术：

目前在建筑工程领域现浇混凝土楼板模板竖向支撑普遍采用钢管支撑，需耗用大量钢管材料，工人劳动强度大，工作效率低。

技术实现要素：

本发明解决了上述问题，它拆装快捷方便，不需耗用大量钢管材料；本发明主要由外立柱（1）、内立柱（2）、支撑装置（3）、液压系统（4）、底板（5）、丝杆顶撑（6）、止挡环（7）组成；外立柱（1）的下端与底板（5）固定，外立柱（1）的下部安装有液压系统（4）；内立柱（2）固定有止挡环（7），内立柱（2）的下端固定有挡板（13）；支撑装置（3）主要由圆环（8）、支撑臂（9）、支撑柱（10）组成，支撑臂（9）的一端与圆环（8）的侧面固定，支撑臂（9）的另一端支撑柱（10）固定，支撑柱（10）的上部有内螺纹；丝杆顶撑（6）主要由丝杆（11）、掌撑（12）组成，丝杆（11）的上端与掌撑（12）的下端固定，丝杆（11）可以拧入支撑装置（3）的支撑柱（10）的内螺纹内；本发明的主要工作原理是：将内立柱（2）的下端插入外立柱（1）内，内立柱（2）下端的挡板（13）将顶住液压系统（4）的活塞上端，将多个支撑装置（3）的圆环（8）依次穿过内立柱（2）的上端，最下面的支撑装置（3）的圆环（8）将顶住内立柱（2）的止挡环（7）的上端，其余的支撑装置（3）的圆环（8）依次叠放，旋转各个支撑装置（3），使各个支撑装置（3）的支撑柱（10）指向需支撑模板的部位，将多个丝杆顶撑（6）的丝杆（11）拧进支撑装置（3）的支撑柱（10）的内螺纹，并调整丝杆（11）的高度，使每个丝杆顶撑（6）的掌撑（12）的上端距离模板的下端距离一致，启动液压系统（4），液压系统（4）的活塞将内立柱（2）的挡板（13）顶起，将内立柱（2）上升，使每个丝杆顶撑（6）的掌撑（12）上升至预定位置，然后按常规方法安装模板的水平支撑系统及模板；当需要拆除竖向支撑系统时，下降液压系统（4）的活塞就可以很快拆除竖向支撑系统了；需说明：本发明的竖向支撑装置可以多个布置，并用剪刀支撑杆将各个竖向支撑装置连接起来形成完整的竖向支撑体系。

附图说明

附图标记说明：1-外立柱，2-内立柱，3-支撑装置，4-液压系统，5-底板，6-丝杆顶撑，7-止挡环，8-圆环，9-支撑臂，10-支撑柱，11-丝杆，12-掌撑，13-挡板。

图1是本发明的正立面剖面图。

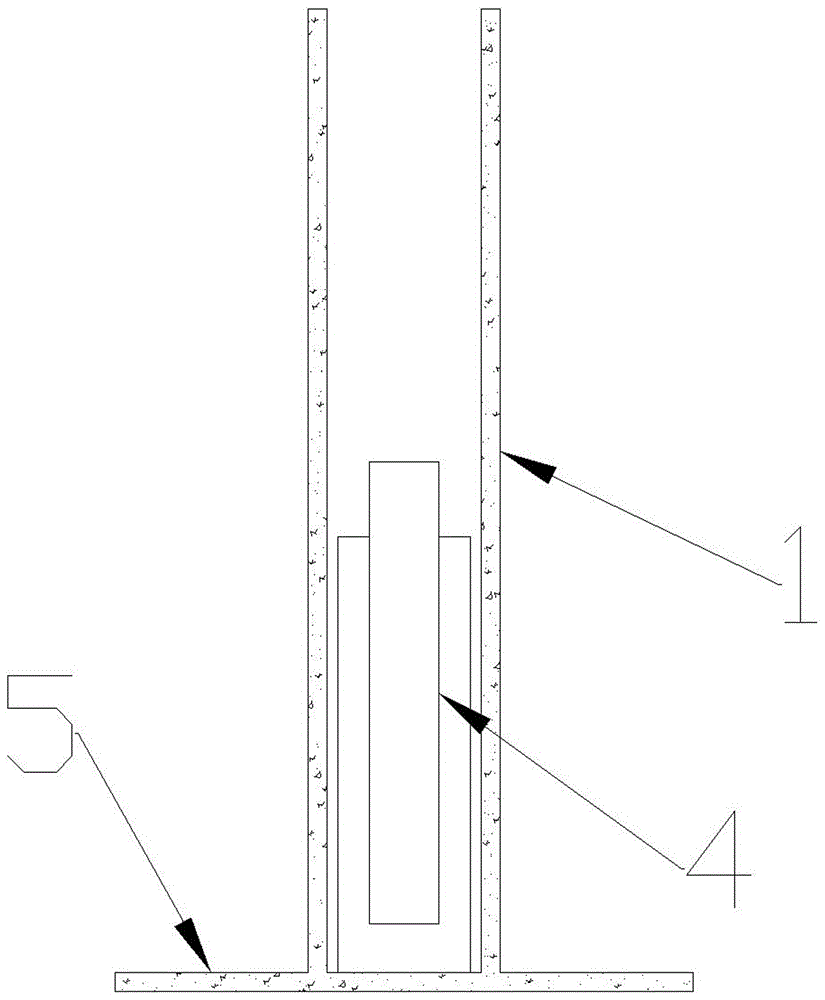

图2是本发明外立柱（1）的立面剖面图。

图3是本发明内立柱（2）的立面剖面图。

图4是本发明支撑装置（3）的立面剖面图。

图5是本发明丝杆顶撑（6）的立面剖面图。

图6是本发明各部件安装示意图。

图7是本发明的正立面图。

图8是本发明的侧立面图。

图9是本发明的俯视图。

具体实施方式

发明内容已详细说明了本发明的具体实施方式，这里不再重复；需说明：本发明不限定支撑装置3的安装顺序，在实际支撑过程中混凝土板底模板的高度与梁底模板的高度是不同的，应根据模板底部不同的高度来决定支撑装置3的安装顺序，这样可以减小丝杆顶撑6的调整高度。
