自攻式楼板套管定位装置的制作方法

本发明属于建筑施工领域，具体涉及一种自攻式楼板套管定位装置。

背景技术：

建筑工程中各类专业管道较多，排水管、雨水管、给水管(冷热水)、透气管、电线电缆管、消防水管、排烟管、空调管、通风管等，基本每种管道都需穿钢筋混凝土楼板预埋安装套管，传统的施工方法，楼面钢筋绑扎完成后，再放置套管，利用电焊机将套管焊接固定在钢筋上，最后封模板。施工过程中增加施工难度，影响了工程质量，费工费时增加了工程成本。因此，需要对大量的预埋套管安装技术进行改进，使其操作方便快捷，提高施工效率。

技术实现要素：

本发明的目的是提供一种自攻式楼板套管定位装置，该装置安装快速准确方便，工序之间交叉影响小，可重复利用、降低工程成本。

本发明所采用的技术方案是：

一种自攻式楼板套管定位装置，包括T形螺纹吊杆和套在T形螺纹吊杆上的螺纹卡扣和压板，螺纹卡扣位于压板上方，T形螺纹吊杆底端为能够嵌入楼板模板的尖锐突起；套管定位时，套管套在T形螺纹吊杆上且位于压板下方，T形螺纹吊杆嵌入楼层模板后，向下拧动螺纹卡扣挤压压板完成套管固定。

进一步地，压板为木板，能够堵住套管顶部开口。

本发明的有益效果是：

1.定位时，不需要将套管焊接在绑扎的钢筋上，通过T形螺纹吊杆自攻定位以及通过压板和螺纹卡扣压紧，安装快速准确方便，并且可以先一步钢筋绑扎施工、工序之间交叉影响小，当浇筑完混凝土后，拆除本装置即可用于下一个预留套管部位，可重复利用，降低工程成本。

2.浇筑混凝土时，木板不易被粘连固定，压板能够堵住套管顶部开口，防止灌浆。

附图说明

图1是本发明实施例的示意图。

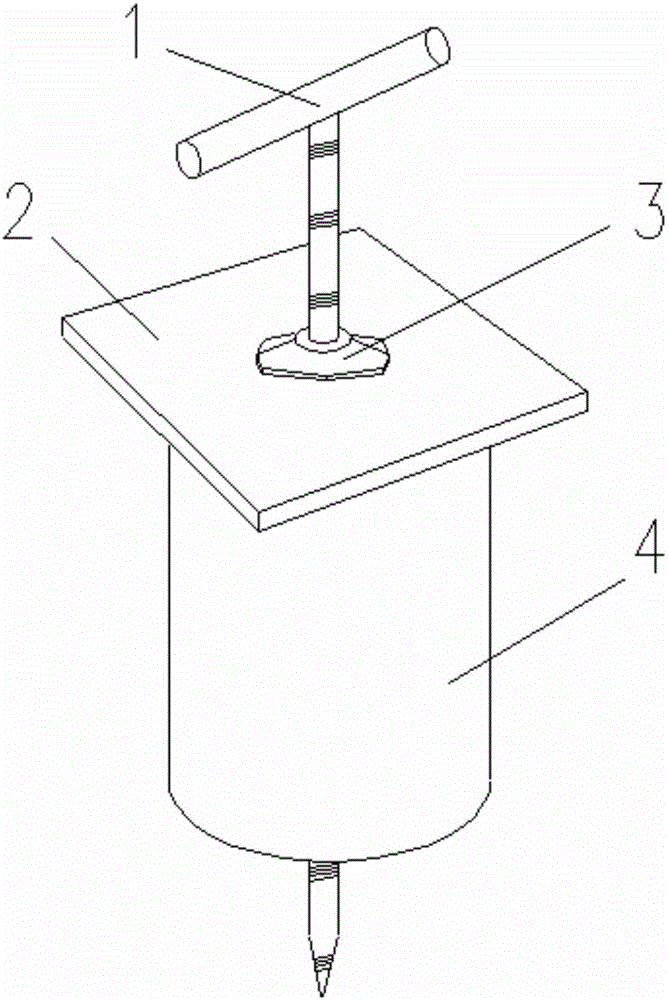

图2是本发明实施例与套管配合的示意图。

图中：1-T形螺纹吊杆；2-压板；3-螺纹卡扣；4-套管。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

如图1所示，一种自攻式楼板套管定位装置，包括T形螺纹吊杆1和套在T形螺纹吊杆1上的螺纹卡扣3和压板2，螺纹卡扣3位于压板2上方，T形螺纹吊杆1底端为能够嵌入楼板模板的尖锐突起；如图2所示，套管4定位时，套管4套在T形螺纹吊杆1上且位于压板2下方，T形螺纹吊杆1嵌入楼层模板后，向下拧动螺纹卡扣3挤压压板2完成套管4固定。

定位时，不需要将套管4焊接在绑扎的钢筋上，通过T形螺纹吊杆1自攻定位以及通过压板2和螺纹卡扣3压紧，安装快速准确方便，并且可以先一步钢筋绑扎施工、工序之间交叉影响小，当浇筑完混凝土后，拆除本装置即可用于下一个预留套管4部位，可重复利用，降低工程成本。

在本实施例中，压板2为木板，能够堵住套管4顶部开口。浇筑混凝土时，木板不易被粘连固定，压板2能够堵住套管4顶部开口，防止灌浆。

应当理解的是，对本领域普通技术人员来说，可以根据上述说明加以改进或变换，而所有这些改进和变换都应属于本发明所附权利要求的保护范围。
