玻璃碎屑清洁结构及搬运机的制作方法

本发明涉及电子领域，尤其涉及一种玻璃碎屑清洁结构及搬运机。

背景技术：

在玻璃基板的相关制程中，由于单板切割机轮刀割裂玻璃基板时会产生大量细小玻璃鞋残渣，并随着玻璃基板流入配向紫外线照射机中，在配向紫外线照射机平台与基板接触部分为黑色氟树脂涂覆，起到温度传导及紫外线吸收作用。

在实现现有技术的方案中，发现现有技术的方案存在如下技术问题：

在玻璃屑的进入平台后，玻璃屑易导致平台涂覆层的刮伤，露出金属内板，制程进行时造成紫外线的反射，从而在基板上形成单点状或小区域性的配向不良，良品率低。

技术实现要素：

本发明的目的之一是提供一种玻璃碎屑清洁结构，其主要解决现有的玻璃屑无法去除以及良品率低的缺点。

第一方面，本发明提供一种玻璃碎屑清洁结构，所述结构包括：切割机轮刀，平台，用于放置透明基板；以及，风刀，设置在所述平台的一侧，其中，所述风刀包括出风口，所述出风口与所述平台的水平面的最小夹角小于90°。

可选的，所述风刀为多个风刀，所述多个风刀分别设置在所述平台的左侧面和右侧面。

可选的，所述风刀为多个风刀，所述多个风刀分别设置在平台侧面的上侧面和下侧面。

可选的，所述风刀包括：导风平台和支撑部，其中，导风平台为斜坡形状，所述支撑部设置有连接部，所述连接部与所述结构的滚轮连接。

可选的，所述结构还包括：抽风装置，所述抽风装置设置在平台的侧面。

第二方面，提供一种搬运机，所述搬运机包括搬运机玻璃碎屑清洁结构以及搬运机构，所述搬运机构用于搬运透明基板；所述结构包括：切割机轮刀，平台，用于放置透明基板；以及，风刀，设置在所述平台的一侧，其中，所述风刀包括出风口，所述出风口与所述平台的水平面的最小夹角小于90°。

可选的，所述风刀为多个风刀，所述多个风刀分别设置在所述平台的左侧面和右侧面。

可选的，所述风刀为多个风刀，所述多个风刀分别设置在平台侧面的上侧面和下侧面。

可选的，所述风刀包括：导风平台和支撑部，其中，导风平台为斜坡形状，所述支撑部设置有连接部，所述连接部与所述结构的滚轮连接。

可选的，所述结构还包括：抽风装置，所述抽风装置设置在平台的侧面。

本领域普通技术人员将了解，虽然下面的详细说明将参考图示实施例、附图进行，但本发明并不仅限于这些实施例。而是，本发明的范围是广泛的，且意在仅通过后附的权利要求限定本发明的范围。

附图说明

通过阅读参照以下附图所作的对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

图1为的一种搬运机示意图。

图2为根据本申请一个优选实施例提供的玻璃碎屑清洁结构的示意图。

图3为根据本申请一个优选实施例提供的风刀结构示意图。

图4为根据本申请一个优选实施例提供的风刀与滚轮的连接示意图。

具体实施方式

在更加详细地讨论示例性实施例之前应当提到的是，一些示例性实施例被描述成作为流程图描绘的处理或方法。虽然流程图将各项操作描述成顺序的处理，但是其中的许多操作可以被并行地、并发地或者同时实施。此外，各项操作的顺序可以被重新安排。当其操作完成时所述处理可以被终止，但是还可以具有未包括在附图中的附加步骤。所述处理可以对应于方法、函数、规程、子例程、子程序等等。

后面所讨论的方法(其中一些通过流程图示出)可以通过硬件、软件、固件、中间件、微代码、硬件描述语言或者其任意组合来实施。当用软件、固件、中间件或微代码来实施时，用以实施必要任务的程序代码或代码段可以被存储在机器或计算机可读介质(比如存储介质)中。(一个或多个)处理器可以实施必要的任务。

这里所公开的具体结构和功能细节仅仅是代表性的，并且是用于描述本发明的示例性实施例的目的。但是本发明可以通过许多替换形式来具体实现，并且不应当被解释成仅仅受限于这里所阐述的实施例。

应当理解的是，虽然在这里可能使用了术语“第一”、“第二”等等来描述各个单元，但是这些单元不应当受这些术语限制。使用这些术语仅仅是为了将一个单元与另一个单元进行区分。举例来说，在不背离示例性实施例的范围的情况下，第一单元可以被称为第二单元，并且类似地第二单元可以被称为第一单元。这里所使用的术语“和/或”包括其中一个或更多所列出的相关联项目的任意和所有组合。

这里所使用的术语仅仅是为了描述具体实施例而不意图限制示例性实施例。除非上下文明确地另有所指，否则这里所使用的单数形式“一个”、“一项”还意图包括复数。还应当理解的是，这里所使用的术语“包括”和/或“包含”规定所陈述的特征、整数、步骤、操作、单元和/或组件的存在，而不排除存在或添加一个或更多其他特征、整数、步骤、操作、单元、组件和/或其组合。

还应当提到的是，在一些替换实现方式中，所提到的功能/动作可以按照不同于附图中标示的顺序发生。举例来说，取决于所涉及的功能/动作，相继示出的两幅图实际上可以基本上同时执行或者有时可以按照相反的顺序来执行。

如图1所示，为一种搬运机的结构示意图，该搬运机应用于液晶面板制作中，具体的，主要应用于液晶面板表面的透明基板(俗称玻璃面板)的切割工艺中的使用。该搬运机包括：单片切割机以及平台。该平台上放置玻璃产品，单片切割机用于对平台上放置的玻璃产品进行切割，单片切割机在切割时，会产生大量的玻璃碎屑，玻璃碎屑会进入到平台内，这样玻璃产品在平台移动时，玻璃碎屑在玻璃产品与平台之间会产生摩擦，导致平台易被玻璃碎屑磨损，露出金属内板，制程进行时造成紫外线的反射，从而在基板上形成单点状或小区域性的配向不良，良品率低。

下面结合附图对本发明作进一步详细描述。

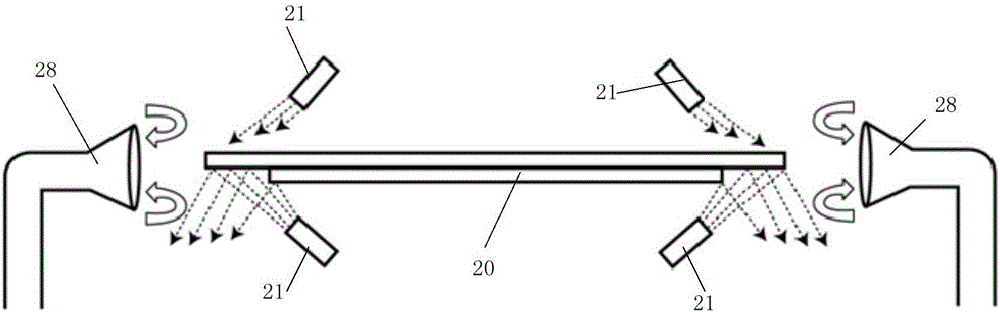

根据本发明的一个方面，提供了一种玻璃碎屑清洁结构，该结构如图2所示，包括：切割机轮刀29、平台20以及设置在平台20侧面的风刀21，其中风刀21包括：出风口218，该出风口218与平台20的水平面的最小夹角小于90°。该平台用于放置透明基板。本发明一方面提供的技术方案在平台20的侧面设置风刀，并将风刀与平台20形成一个角度，如图2所示，风刀提供的风力将会把单向切割机切割玻璃产生的玻璃碎屑吹走，保证了玻璃产品的清洁，所以其具有消除玻璃碎屑，提高产品良品率的优点。

可选的，上述风刀21为多个风刀，多个风刀分别设置在平台20的左侧面和右侧面。左、右两个侧面设置风刀可以提高风刀的效果，因为左侧面的风刀提供的风力和右侧面风刀提供的风力尤其在大的玻璃产品时，能够很好的清洁玻璃产品表面的玻璃碎屑。

可选的，上述风刀21为多个风刀，多个风刀分别设置在平台侧面的上侧面和下侧面。

在上侧面和下侧面都设置风刀能够是的玻璃产品的上表面和下表面的玻璃碎屑进行有效的处理。

可选的，风刀如图3所示，包括：导风平台31和支撑部32，其中，导风平台31为斜坡形状，导风平台31的底部设置有槽口310，所述槽口为所述风刀的出风口。该支撑部32设置有连接部321，该连接部321与滚轮41连接(具体的连接结构如图4所示)。

上述风刀的结构设置斜坡，这样风力就能够从斜坡的顶端吹入，然后沿着斜坡导入到平台上，该支撑部首先对导风平台进行一个支撑作用，另外，支撑部设置连接部，连接部连接滚轮从而能够根据实际的情况调整风刀与平台之间的角度，进而达到最佳的吹风的效果，提高玻璃产品的清洁度。

可选的，上述结构还可以包括：抽风装置28，该抽风装置28设置在平台的侧面。具体的，该抽风装置28的底部还可以设置一个集尘箱，这样方便收集玻璃碎屑，进一步提高玻璃产品的清洁度。

本发明另一方面提供一种搬运机，该搬运机包括上述搬运机玻璃碎屑清洁结构以及搬运机构，该搬运机构用于搬运透明基板，上述搬运包括但不限于：滚轮、机械手臂、移动、传送、吊举等方式。

最后应说明的是：以上各实施例仅用以说明本发明的技术方案，而非对其限制；尽管参照前述各实施例对本发明进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本发明各实施例技术方案的范围，其均应涵盖在本发明的权利要求和说明书的范围当中。

玻璃碎屑清洁结构，所述结构包括：

切割机轮刀，

平台，用于放置透明基板；以及，

风刀，设置在所述平台的一侧，其中，所述风刀包括出风口，所述出风口与所述平台的水平面的最小夹角小于90。

7、根据权利要求6所述的搬运机，其特征在于，所述风刀为多个风刀，所述多个风刀分别设置在所述平台的左侧面和右侧面。

8、根据权利要求6所述的搬运机，其特征在于，所述风刀为多个风刀，所述多个风刀分别设置在平台侧面的上侧面和下侧面。

9、根据权利要求6-8任一项所述的搬运机，其特征在于，

所述结构还包括：滚轮，

所述风刀包括：

导风平台以及

支撑部，其中，所述导风平台为斜坡形状，所述导风平台的底部设置有槽口，所述槽口为所述风刀的出风口；

所述支撑部设置有连接部，所述连接部与所述滚轮连接。

10、根据权利要求6-8任一项所述的搬运机，其特征在于，所述结构还包括：抽风装置，所述抽风装置设置在平台的侧面。
