防水涂料施工厚度的控制装置的制作方法

本发明涉及建筑施工领域，具体是一种防水涂料施工厚度的控制装置。

背景技术：

防水施工一直以来是房建工程中及其重要的一道工序，若防水施工无法达标，则后期建筑在使用过程中极易发生漏水现象；而在防水施工工序中，防水涂料施工是相当关键的一环，对于防水涂料施工的厚度，设计文件及相关规范均会给出明确要求，但是在实际施工过程中，因缺乏相关的专业施工工具，防水涂料施工往往依赖熟练工种，凭借其多年的施工经验对防水涂料厚度进行控制，这样做完全没有科学的、精确的控制方法，若刷的过薄，则无法保证防水质量，刷的过厚，又会造成材料的浪费。

技术实现要素：

本发明的目的是提供一种防水涂料施工厚度的控制装置，达到精确控制防水涂料施工厚度的目的。

为了达到上述目的，本发明是这样实现的：

一种防水涂料施工厚度的控制装置，包括涂料装载桶、搅拌叶片，搅拌电机、涂料输送泵、连接管和喷头，其中，搅拌叶片设于涂料装载桶内，搅拌电机设置在涂料装载桶外侧底部并与搅拌叶片连接，涂料装载桶上开有通孔，涂料输送泵的进口与涂料装载桶的通孔密封连接，涂料输送泵的出口与连接管的一端密封连接，连接管的另一端与喷头连接，所述喷头的出口端设置多个出料口。

所述的防水涂料施工厚度的控制装置，喷头出口端端面的两侧设置可拆卸的挡板，出口端端面的头部设置有与挡板匹配的刮板，如此，挡板与刮板配合在出口端端面上形成“U”形导向口，在导向口的内侧设置滚珠和滚珠座。

所述的防水涂料施工厚度的控制装置，滚珠座包括底座和插在底座内部并可插拔的延伸杆，滚珠设置在延伸杆端部；当喷头工作时，其通过端面的滚珠可在工作面上滑移。

所述的防水涂料施工厚度的控制装置，挡板的高度为喷头厚度+设计要求的涂料厚度。

所述的防水涂料施工厚度的控制装置，刮板是倾斜地设置在喷头出口端端面的，具体是指，刮板底边向喷头外侧倾斜。

本装置将手动涂刷改为电动压力泵喷涂，提高了施工效率，同时操作更为简便，施工更为快捷；同时通过喷头避免了因传统施工方法对防水厚度控制的不精确从而造成的材料浪费，节省了施工成本，并且通过喷头的厚度控制装置能够达到涂料厚度精准控制的目的，从而保证防水涂料施工质量。

附图说明

图1为本装置结构示意图。

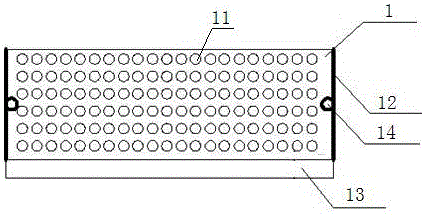

图2为本装置中喷头的仰视图。

图3为本装置喷头的侧视图。

具体实施方式

以下通过具体实施例进一步说明本发明。

如图1、图2和图3所示，一种防水涂料施工厚度的控制装置，包括涂料装载桶5、搅拌叶片4，搅拌电机6、涂料输送泵3、连接管2和喷头1，其中，搅拌叶片4设于涂料装载桶5内，搅拌电机6设置在涂料装载桶5外侧底部并与搅拌叶片4连接，涂料装载桶上5开有通孔，涂料输送泵3的进口与涂料装载桶5的通孔密封连接，涂料输送泵3的出口与连接管2的一端密封连接，连接管2的另一端与喷头1连接，所述喷头1的出口端设置多个出料口11。

所述的防水涂料施工厚度的控制装置，喷头1出口端端面的两侧设置可拆卸的挡板12，出口端端面的头部设置有与挡板12匹配的刮板13，如此，挡板12与刮板13配合在出口端端面上形成“U”形导向口，在导向口的内侧设置滚珠14和滚珠座。

所述的防水涂料施工厚度的控制装置，滚珠座包括底座和插在底座内部并可插拔的延伸杆，滚珠14设置在延伸杆端部；当喷头1工作时，其通过端面的滚珠14可在工作面上滑移。

所述的防水涂料施工厚度的控制装置，挡板12的高度为喷头1厚度+设计要求的涂料厚度。

所述的防水涂料施工厚度的控制装置，刮板13是倾斜地设置在喷头1出口端端面的，具体是指，刮板13底边向喷头1外侧倾斜。

本装置将手动涂刷改为电动压力泵喷涂，提高了施工效率，同时操作更为简便，施工更为快捷，同时喷头是本装置的重要部件，在本装置工作时，利用喷头主体下方的钢珠滚轮进行移动作业，喷头前端的刮平板，在施工时，对通过喷嘴喷出的防水涂料进行刮平；如此，通过喷头避免了因传统施工方法对防水厚度控制的不精确从而造成的材料浪费，节省了施工成本，并且通过喷头的厚度控制装置能够达到涂料厚度精准控制的目的，从而保证防水涂料施工质量。
