一种异形幕墙防雷系统的制作方法

本发明涉及一种幕墙防雷系统，特别是指一种由幕墙的钢结构部分组成的建筑物防雷系统。

背景技术：

众所周知，目前对建筑物的防雷是一个综合性的系统工程，雷电对建筑物的破坏形式有直击雷、感应雷等，综合防雷主要是由直击雷防护、侧击雷防护、屏蔽、布线等防护措施组成，高层建筑物防雷设计必须在安全可靠、经济合理的前提下进行，建筑物的防雷系统能够有效降低建筑物及其内电器设备遭受雷击的破坏。

目前对建筑物的防雷首先需要在建筑物的顶部设置避雷针，而后在建筑物表面布置金属网，将避雷针与金属网连接，金属网底部接地，当遇雷击的时候，电流通过避雷针导入金属网由金属网将电流导向地面，这种防护方式的主要施工重点在于对金属网的布置，现在高层建筑物越来越多，金属网的布置施工往往需要耗费大量的人力物力，其施工方式烦琐，施工难度大，而此是为传统技术的主要缺点。

技术实现要素：

本发明提供一种异形幕墙防雷系统，其主要由幕墙的钢结构部分组成建筑物的防雷系统，所以在具体施工的时候不需要再额外布置防雷网、屏蔽网等设施，能够大大简化避雷系统的结构，大幅度降低成本，而此就是为本发明的主要目的。

本发明所采用的技术方案为：一种异形幕墙防雷系统，其包括避雷针以及幕墙部分，该避雷针设置在建筑物上，该幕墙部分设置在建筑物外侧，该幕墙部分包括主体钢结构、多杆支撑层以及幕墙面板层，其中，该主体钢结构固定在建筑物上，该多杆支撑层固定连接在该主体钢结构上，该幕墙面板层架设在该多杆支撑层上，利用该主体钢结构以及该多杆支撑层将该幕墙面板层架设在建筑物上形成建筑幕墙，该主体钢结构以及该多杆支撑层都由导电金属制成，该主体钢结构与该多杆支撑层连接形成一防雷网，该避雷针连接在该防雷网顶部，该防雷网底部接地。

该幕墙部分包括若干幕墙单元块，每一个该幕墙单元块都包括主体钢结构、多杆支撑层以及幕墙面板层，任意相邻的该幕墙单元块的该主体钢结构以及该多杆支撑层都通过导电线连接在一起形成该防雷网。

该主体钢结构包括外框体、若干档杆以及防水层，若干该档杆连接在该外框体中，该外框体包括两条装配粱以及两条横梁，两条该横梁连接在两条该装配粱之间，该装配粱中设置有插入腔，该防水层铺设在该外框体顶部。

该多杆支撑层固定连接在该主体钢结构顶部，该多杆支撑层包括固定层以及连接层，其中，该固定层固定设置在该主体钢结构顶部，该连接层设置在该固定层上方，该固定层包括若干固定杆，每一个该固定杆上都套设有若干固定座，该固定座底部直接连接到该主体钢结构的该档杆上，通过该固定座将若干该固定杆架设在该主体钢结构上方。

该连接层包括若干连接杆，每一个该连接杆上都设置有下连接头以及上连接头，其中，该下连接头连接在该连接杆与该固定杆之间，该上连接头连接在该连接杆与该幕墙面板层之间。

该下连接头包括下环套、上环套以及调节片，其中，该下环套套设在该固定杆上，该下环套一侧设置有齿合面，该齿合面上开设有下锁紧孔，该上环套套设在该连接杆上，该上环套下方设置有连接座，该连接座上开设有上锁紧孔，该调节片连接在该下环套与该上环套之间，该调节片包括齿面片以及连接片，该连接片固定连接在该齿面片顶部，该齿面片与该下环套的该齿合面相连接，并通过两者的啮合关系能够上下调整该下环套与该调节片的相对位置，相对于该齿合面上的该下锁紧孔在该齿面片上开设有腰孔，腰孔螺丝依次穿入该腰孔以及该下锁紧孔从而固定该下环套与该调节片的相对位置，相对于该上环套上的该上锁紧孔在该连接片上开设有上连接孔，连接螺丝穿设在该上连接孔与该上锁紧孔中以固定该上环套与该调节片的相对位置。

该上连接头包括固定套以及调节连接器，其中，该固定套套设在该连接杆上，该调节连接器固定设置在该固定套上，该幕墙面板层连接在该调节连接器顶部。

该调节连接器包括下连接片以及上连接片，其中，该下连接片固定连接在该固定套上，该下连接片具有连接齿面，该上连接片包括立板、顶板以及枢接块，其中，该顶板固定设置在该立板顶部，该枢接块固定连接在该立板侧面上，该立板具有立板齿面，该立板齿面与该下连接片的该连接齿面相啮合，同时通过螺丝在啮合位置固定以达到固定该下连接片与该上连接片相对位置的作用。

该顶板具有顶板顶持面，该枢接块中设置有枢接槽，侧顶板枢接在该枢接槽中，该侧顶板包括枢接肋以及顶肋，该枢接肋与该顶肋固定连接，其中，该枢接肋一端枢接在该枢接槽中，该顶肋具有顶肋顶持面，该幕墙面板层包括若干面板块，若干块该面板块彼此拼接在一起形成该幕墙面板层，对于任意相邻的两块该面板块，其中，一个该面板块固定连接在一个该调节连接器的该顶板顶持面上方，而另外一个该面板块固定连接在该调节连接器的该顶肋顶持面上方。

本发明的有益效果为：本发明的技术有效的将避雷针与幕墙进行了结合，利用幕墙中的钢结构部分组成防雷网，所以在具体施工的时候不需要再额外布置防雷网、屏蔽网等设施，能够大大简化避雷系统的结构，大幅度降低成本，特别值得强调的是，本发明的技术主要应用在需要建设异形幕墙的建筑物上，比如，椭圆形建筑、不规则建筑等等，由于这类建筑本身外形非常复杂，所以如果需要额外铺设防雷网的情况下，其施工难度巨大，本发明的该幕墙部分本身设计就适合应用在异形幕墙中，在此情况下，本发明直接利用该幕墙部分中的钢结构形成该防雷网效果极其显著。

附图说明

图1为本发明防雷网的示意图。

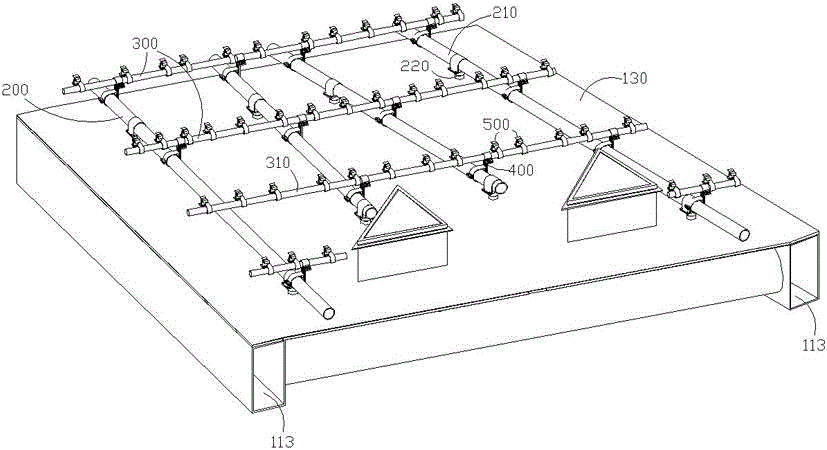

图2为本发明幕墙单元块的结构示意图。

图3为本发明主体钢结构的结构示意图。

图4为本发明多杆支撑层的结构示意图。

图5为本发明上连接头的结构示意图。

具体实施方式

如图1至5所示，一种异形幕墙防雷系统，其包括避雷针10以及幕墙部分1，该避雷针10设置在建筑物2上，该幕墙部分1设置在建筑物2外侧，该幕墙部分包括主体钢结构、多杆支撑层以及幕墙面板层，其中，该主体钢结构固定在建筑物上，该多杆支撑层固定连接在该主体钢结构上，该幕墙面板层架设在该多杆支撑层上，利用该主体钢结构以及该多杆支撑层将该幕墙面板层架设在建筑物上形成建筑幕墙，该主体钢结构以及该多杆支撑层都由导电金属制成，该主体钢结构与该多杆支撑层连接形成一防雷网，该避雷针10连接在该防雷网顶部，该防雷网底部接地，在遇到雷击的时候，雷电击中该避雷针10，由该避雷针10将电流引入到该防雷网中，由该防雷网将电流引入地下以达到避雷的作用。

本发明的技术有效的将避雷针与幕墙进行了结合，利用幕墙中的钢结构部分组成防雷网，所以在具体施工的时候不需要再额外布置防雷网、屏蔽网等设施，能够大大简化避雷系统的结构，大幅度降低成本。

特别值得强调的是，本发明的技术主要应用在需要建设异形幕墙的建筑物上，比如，椭圆形建筑、不规则建筑等等，由于这类建筑本身外形非常复杂，所以如果需要额外铺设防雷网的情况下，其施工难度巨大，本发明的该幕墙部分本身设计就适合应用在异形幕墙中，在此情况下，本发明直接利用该幕墙部分中的钢结构形成该防雷网效果极其显著，具体描述如下。

该幕墙部分包括若干幕墙单元块，每一个该幕墙单元块都包括主体钢结构、多杆支撑层以及幕墙面板层，在具体实施的时候，根据具体尺寸在工厂中首先将每一个该幕墙单元块都完全装配好之后再运输到工地，在施工现场只需要将若干该幕墙单元块彼此拼接在一起就能够完成整体幕墙的装配。

该主体钢结构包括外框体110、若干档杆120以及防水层130，若干该档杆120连接在该外框体110中，该外框体110包括两条装配粱111以及两条横梁112，两条该横梁112连接在两条该装配粱111之间，该装配粱111中设置有插入腔113，在具体实施的时候，施工人员可以利用长杆类工具直接插入该插入腔113中而后将该幕墙单元块整体举起到达预定位置进行装配，该防水层130铺设在该外框体110顶部，以达到防水的效果。

该多杆支撑层固定连接在该主体钢结构顶部，该多杆支撑层包括固定层200以及连接层300，其中，该固定层200固定设置在该主体钢结构顶部，该连接层300设置在该固定层200上方，该固定层200包括若干固定杆210，每一个该固定杆210上都套设有若干固定座220，该固定座220底部直接连接到该主体钢结构的该档杆120上，通过该固定座220将若干该固定杆210架设在该主体钢结构上方。

该连接层300包括若干连接杆310，每一个该连接杆310上都设置有下连接头400以及上连接头500，其中，该下连接头400连接在该连接杆310与该固定杆210之间，该上连接头500连接在该连接杆310与该幕墙面板层之间。

该下连接头400包括下环套410、上环套420以及调节片430，其中，该下环套410套设在该固定杆210上，该下环套410一侧设置有齿合面411，该齿合面411上开设有下锁紧孔，该上环套420套设在该连接杆310上，该上环套420下方设置有连接座421，该连接座421上开设有上锁紧孔422，该调节片430连接在该下环套410与该上环套420之间，该调节片430包括齿面片431以及连接片432，该连接片432固定连接在该齿面片431顶部，该齿面片431与该下环套410的该齿合面411相连接，并通过两者的啮合关系能够上下调整该下环套410与该调节片430的相对位置。

相对于该齿合面411上的该下锁紧孔在该齿面片431上开设有腰孔434，腰孔螺丝依次穿入该腰孔以及该下锁紧孔从而固定该下环套410与该调节片430的相对位置，相对于该上环套420上的该上锁紧孔422在该连接片432上开设有上连接孔435，连接螺丝穿设在该上连接孔435与该上锁紧孔422中以固定该上环套420与该调节片430的相对位置。

该上连接头500包括固定套510以及调节连接器600，其中，该固定套510套设在该连接杆310上，该调节连接器600固定设置在该固定套510上，该幕墙面板层连接在该调节连接器600顶部。

该调节连接器600包括下连接片610以及上连接片620，其中，该下连接片610固定连接在该固定套510上，该下连接片610具有连接齿面611，该上连接片620包括立板630、顶板640以及枢接块650，其中，该顶板640固定设置在该立板630顶部，该枢接块650固定连接在该立板630侧面上。

该立板630具有立板齿面631，该立板齿面631与该下连接片610的该连接齿面611相啮合，同时通过螺丝在啮合位置固定以达到固定该下连接片610与该上连接片620相对位置的作用。

该顶板640具有顶板顶持面641，该枢接块650中设置有枢接槽651，侧顶板660枢接在该枢接槽651中，该侧顶板660包括枢接肋661以及顶肋662，该枢接肋661与该顶肋662固定连接，其中，该枢接肋661一端枢接在该枢接槽651中，该顶肋662具有顶肋顶持面663。

该幕墙面板层包括若干面板块700，若干块该面板块700彼此拼接在一起形成该幕墙面板层，对于任意相邻的两块该面板块700，其中，一个该面板块700固定连接在一个该调节连接器600的该顶板顶持面641上方，而另外一个该面板块700固定连接在该调节连接器600的该顶肋顶持面663上方，由于该枢接肋661一端是枢接在该枢接槽651中的，所以该侧顶板660能够相对该上连接片620轻微转动以达到改变该顶板顶持面641与该顶肋顶持面663空间位置的作用，进而能够微调相邻的两块该面板块700之间的位置的作用，在具体实施的时候，这种结构能够提升该幕墙面板层的安装方便性，同时便于确定该幕墙面板层的整体造型。

任意相邻的该幕墙单元块的该主体钢结构以及该多杆支撑层都通过导电线连接在一起形成该防雷网。
