一种简易房搭建用墙板拼装组件的制作方法

本发明涉及活动板房技术领域，尤其涉及一种简易房搭建用墙板拼装组件。

背景技术：

在建筑施工或野外作业的时候，常常需要使用活动板房来作为办公、住宿或作业的场所；其具有组装和拆卸方便快捷、易于实现临时建筑的通用标准化、便于集成化生产供应的优点。活动板房通常以轻钢为骨架，以夹芯板为围护材料，通过螺栓等紧固件将围护材料固定连接到骨架上。但是现有技术中的常规结构的活动板房在组装便捷性、结构精简性等方面，仍旧存在一定的不足，有待于进一步地改进、完善和提高。

技术实现要素：

为解决背景技术中存在的技术问题，本发明提出一种简易房搭建用墙板拼装组件。

本发明提出的一种简易房搭建用墙板拼装组件，包括：安装柱、板体、安装件；

安装柱竖直设置，安装柱上设有至少一个定位横梁和至少一对定位辅梁，定位横梁设置在安装柱下部且从安装柱外壁向外伸出，其顶部设有沿安装柱径向延伸的凹槽，一对定位辅梁设置在安装柱上部且二者之间形成通槽，所述通槽位于凹槽上方且与凹槽位于同一竖直平面内；

板体一侧两个顶角分别位于所述凹槽和所述通槽内，所述一侧侧边抵靠安装柱；

安装件为由依次连接的第一限位板、连接部、第二限位板一体构成的非封闭型围板，第一限位板与第二限位板平行布置，连接部的内壁垂直于第一限位板和第二限位板布置，第一限位板内侧设有第一凸起，第一凸起位于第一限位板远离连接部一端，第二限位板内侧设有第二凸起，第二凸起位于第二限位板远离连接部一端，安装件安装在两个定位辅梁外部，第一限位板和第二限位板分别位于两个定位辅梁两侧，第一凸起和第二凸起分别位于两个定位辅梁下方，连接部内壁抵靠板体端部；

两个定位辅梁上分别设有从一侧上端向中部延伸的第一开口，两个第一开口位置相对设置，两个限位板上分别设有从一侧端部向中部延伸的第二开口，两个第二开口位置相对设置，板体上方顶角两侧分别设有限位柱，板体位于所述通槽内时，两个限位柱分别抵靠第一开口底部，并且安装件安装在定位辅梁上时，两个限位柱分别抵靠第二开口底部。

优选地，两个第二开口倾斜延伸。

优选地，限位柱与板体一体形成。

优选地，多个定位横梁和多对定位辅梁沿安装柱圆周均匀分布。

本发明中，所提出的简易房搭建用墙板拼装组件，包括安装柱，安装柱上设有定位横梁和位于定位横梁上方的定位辅梁，板体可通过定位横梁和定位辅梁安装到安装柱上，安装时，将安装柱竖直固定在地面上，板体底端顶角可安装到定位横梁上的凹槽内，顶端相应顶角安装到定位辅梁之间的通槽内，将安装件安装到两个定位辅梁外部，将板体固定到安装柱上。通过上述优化设计的简易房搭建用墙板拼装组件，安装拆卸方便，并且安装时定位准确，连接牢固，通过安装件即可将板体牢牢地安装在安装柱上。

附图说明

图1为本发明提出的一种简易房搭建用墙板拼装组件的结构示意图。

具体实施方式

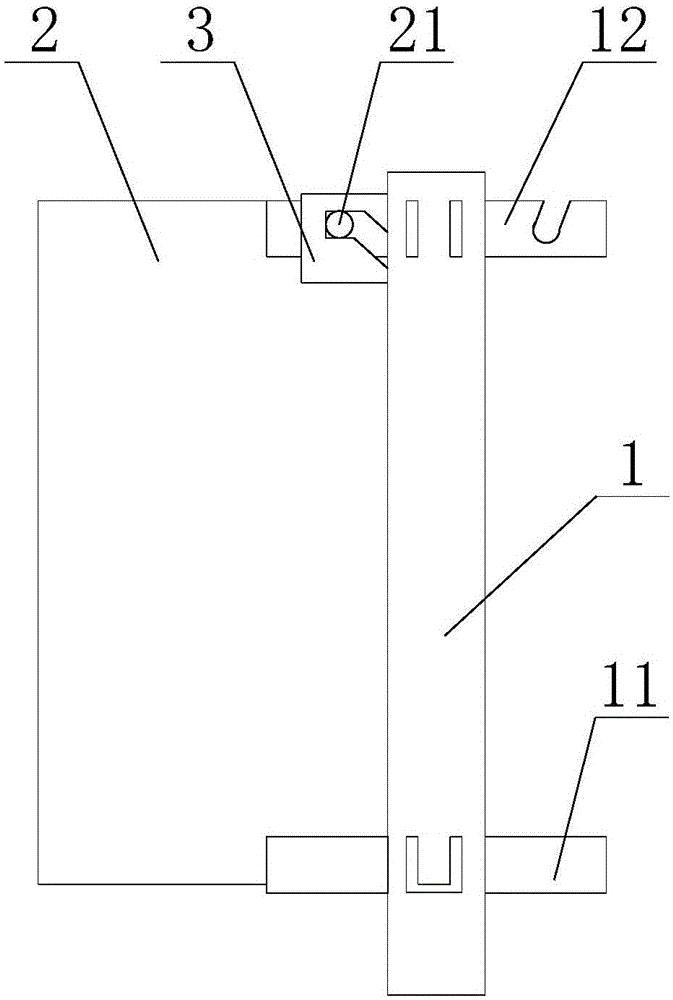

如图1所示，图1为本发明提出的一种简易房搭建用墙板拼装组件的结构示意图。

参照图1，本发明提出的一种简易房搭建用墙板拼装组件，包括：安装柱1、板体2、安装件3；

安装柱1竖直设置，安装柱1上设有多个定位横梁11和多对定位辅梁12，定位横梁11设置在安装柱1下部且从安装柱1外壁向外伸出，其顶部设有沿安装柱1径向延伸的凹槽，定位辅梁12设置在安装柱上部且两个定位辅梁12二者之间形成通槽，所述通槽位于凹槽上方且与凹槽位于同一竖直平面内，两个定位辅梁12上分别设有从一侧上端向中部延伸的第一开口，两个第一开口位置相对设置，多个定位横梁11和多对定位辅梁12沿安装柱1圆周均匀分布；

板体2一侧两个顶角分别位于所述凹槽和所述通槽内，所述一侧侧边抵靠安装柱1，板体2上方顶角两侧分别设有限位柱21，限位柱21与板体2一体形成；

安装件3为由依次连接的第一限位板、连接部、第二限位板一体构成的非封闭型围板，第一限位板与第二限位板平行布置，连接部的内壁垂直于第一限位板和第二限位板布置，第一限位板内侧设有第一凸起，第一凸起位于第一限位板远离连接部一端，第二限位板内侧设有第二凸起，第二凸起位于第二限位板远离连接部一端，两个限位板上分别设有从一侧端部向中部延伸的第二开口，两个第二开口位置相对设置，两个第二开口倾斜延伸。

本实施例的简易房搭建用墙板拼装组件在安装时，将安装柱竖直固定在地面上，板体的限位柱滑入第一开口内并抵靠第一开口底部，使得板体底端顶角可安装到定位横梁上的凹槽内，顶端相应顶角安装到定位辅梁之间的通槽内，将安装件安装到两个定位辅梁外部，使得第一限位板和第二限位板分别位于两个定位辅梁两侧，限位柱滑入第二开口内并抵靠第二开口底部，连接部内壁抵靠板体2端部，第一凸起和第二凸起分别位于两个定位辅梁12下方，将板体和定位辅梁固定在一起。

在本实施例中，所提出的简易房搭建用墙板拼装组件，包括安装柱，安装柱上设有定位横梁和位于定位横梁上方的定位辅梁，板体可通过定位横梁和定位辅梁安装到安装柱上，安装拆卸方便，并且安装时定位准确，连接牢固，通过安装件即可将板体牢牢地安装在安装柱上。

在具体实施方式中，通过在板体上设置限位柱，在定位辅梁和安装件上设置与限位柱配合的开口，在不影响板体安装的便捷性的同时，一方面，方便板体安装时快速定位，另一方面，安装后板体位置固定，不易发生移动。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
