适用于新型建筑的凸窗保温结构及插接式楼体的制作方法

本实用新型涉及建筑工程技术领域，尤其涉及适用于新型建筑的凸窗保温结构及插接式楼体。

背景技术：

随着生活水平的日益提高，人们对于住宅和办公用建筑的需求越来越大。现有的建筑物多为钢筋混凝土结构，但是传统的钢筋混凝土结构建造过程较为复杂，浪费大量的人力物力；同时，钢筋混凝土结构的建筑物拆除时，需要进行破坏性拆除，拆卸后的建筑材料无法进行回收再利用，造成的资源的严重浪费。因此，插接式的钢结构楼体应运而生，即将预先加工好的墙体运送至预定位置，并与楼体主框架连接，从而简单快速地完成楼体搭建。

本实用新型提供解决插接式楼体的凸窗保温问题。

技术实现要素：

本实用新型的目的是提供一种适用于新型建筑的脸盆安装结构及插接式楼体，本实用新型提供解决插接式楼体的脸盆安装问题。

根据本实用新型的一个方面，提供一种适用于新型建筑的凸窗保温结构，并采用如下技术方案：

一种适用于新型建筑的凸窗保温结构包括：在结构板墙体的预设外置开设有安装凸窗主体的第一槽口；从所述第一槽口上方的所述结构板墙体向外延伸出第一条板，所述第一条板与所述结构板墙体一体化生产，且为相同材料；在所述第一条板与所述凸窗主体之间设有第一保温层，所述第一保温层与所述第一条板之间通过第一连接件相连接；从所述第一槽口下方的所述结构板墙体向外延伸出第二条板，所述第二条板与所述结构板墙体一体化生产，且为相同材料；在所述第二条板与所述凸窗主体之间设有 第二保温层，所述第二保温层与所述第二条板之间通过第二连接件相连接；所述凸窗主体上设有可开合的保温玻璃。

进一步地，在所述第一保温层与所述第一条板之间设有隔音层；在所述第二保温层与所述第二条板之间也设有隔音层。

进一步地，在所述第一保温层的两个端部均设有方木块。

进一步地，在所述第一保温层与所述凸窗主体之间设有膨胀管，在所述第二保温层与所述凸窗主体之间也设有所述膨胀管。

根据本实用新型的另外一个方面，提供一种新型插接式楼板，并采用如下技术方案：

一种新型插接式楼体包括上述的凸窗保温结构。

本实用新型的技术方案，通过从结构板墙体延伸出第一条板与第二条板，并在两个条板与凸窗主体之间设置保温层，达到新型楼体的保温目的，所述凸窗主体上设有可开合的保温玻璃，使得保温措施根据有效，解决新型结构建筑的凸窗保温问题，同时兼顾隔音问题，方案简单方便，保暖措施效果好。

附图说明

为了更清楚地说明本申请实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型中记载的一些实施例，对于本领域普通技术人员来讲，还可以根据这些附图获得其他的附图。

图1为本实用新型所提供的适用于新型建筑的凸窗保温结构的示意图；

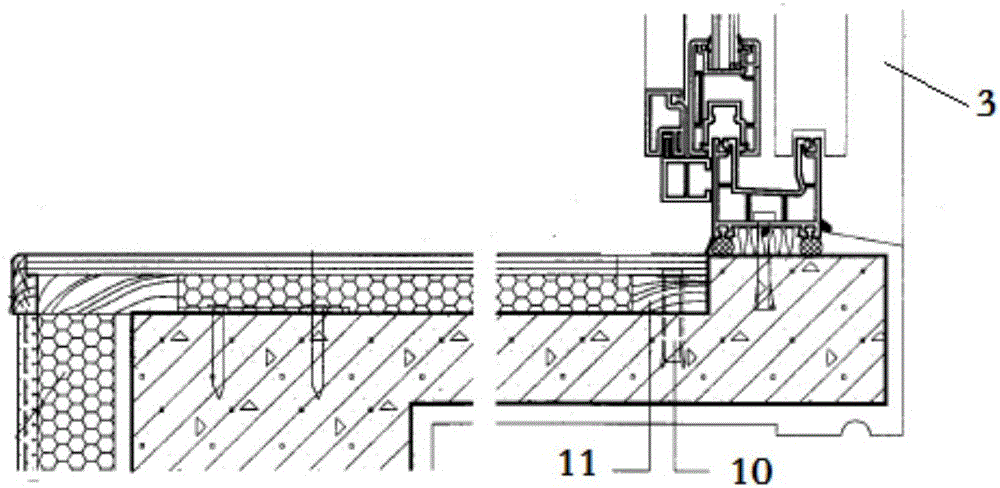

图2为图1的A部分所提供的第一保温层的安装的示意图。

具体实施方式

本实用新型的核心是提供一种适用于新型建筑的凸窗保温结构，用于解决插接式楼体的凸窗保温结构问题。

为了使本领域的技术人员更好地理解本实用新型的技术方案，下面将结合附图对本实用新型作进一步的详细介绍。

请参考图1所示，图1为本实用新型所提供的适用于新型建筑的凸窗保温结构的示意图。

在一种具体实施方式中，一种适用于新型建筑的凸窗保温结构包括：在结构板墙体4的预设外置开设有安装凸窗主体5的第一槽口；从所述第一槽口上方的所述结构板墙体4向外延伸出第一条板6，所述第一条板6与所述结构板墙体4一体化生产，且为相同材料；在所述第一条板6与所述凸窗主体5之间设有第一保温层7，所述第一保温层7与所述第一条板6之间通过第一连接件相连接；从所述第一槽口下方的所述结构板墙体4向外延伸出第二条板8，所述第二条板8与所述结构板墙体4一体化生产，且为相同材料；在所述第二条板8与所述凸窗主体5之间设有第二保温层9，所述第二保温层9与所述第二条板8之间通过第二连接件相连接；所述凸窗主体5上设有可开合的保温玻璃3。

本实用新型的技术方案，通过从结构板墙4体延伸出第一条板6与第二条板8，并在两个条板与凸窗主体5之间设置保温层，达到新型楼体的保温目的，且第一条板6与第二条板8与结构板墙4，材质相同，一体化生产，为安装提供便利，且没有缝隙，保温效果佳。所述凸窗主体5上还设有可开合的保温玻璃3，使得保温措施根据有效，解决新型结构建筑的凸窗保温问题，同时兼顾隔音问题，方案简单方便，保暖措施效果好。

优选地，在所述第一保温层7与所述第一条板6之间设有隔音层；在所述第二保温层9与所述第二条板8之间也设有隔音层。

凸窗主体5处的漏音问题肯定要比墙壁的地方严重，因此增设隔音层，进一步的起到隔音效果。

优选地，在所述第一保温层7的两个端部均设有方木块11，具体参见图2所示。

在第一保温层7的两个端部设置方木块11，对于定位第一保温层7的位置具有很好的效果。

优选地，在所述第一保温层7与所述凸窗主体5之间设有膨胀管10，在所述第二保温层9与所述凸窗主体5之间也设有所述膨胀管10。

膨胀管10的设置用于防止窗体及保温层的热胀冷缩所带来的变形，膨 胀管10预留膨胀空间，在冷却时空间被膨胀管10占据，保暖措施根据好。

本实用新型提供的一种新型插接式楼板包括上述的凸窗保温结构。

本实用新型的技术方案，通过从结构板墙体延伸出第一条板与第二条板，并在两个条板与凸窗主体之间设置保温层，达到新型楼体的保温目的，所述凸窗主体上设有可开合的保温玻璃，使得保温措施根据有效，解决新型结构建筑的凸窗保温问题，同时兼顾隔音问题，方案简单方便，保暖措施效果好。

以上只通过说明的方式描述了本实用新型的某些示范性实施例，毋庸置疑，对于本领域的普通技术人员，在不偏离本实用新型的精神和范围的情况下，可以用各种不同的方式对所描述的实施例进行修正。因此，上述附图和描述在本质上是说明性的，不应理解为对本实用新型权利要求保护范围的限制。
